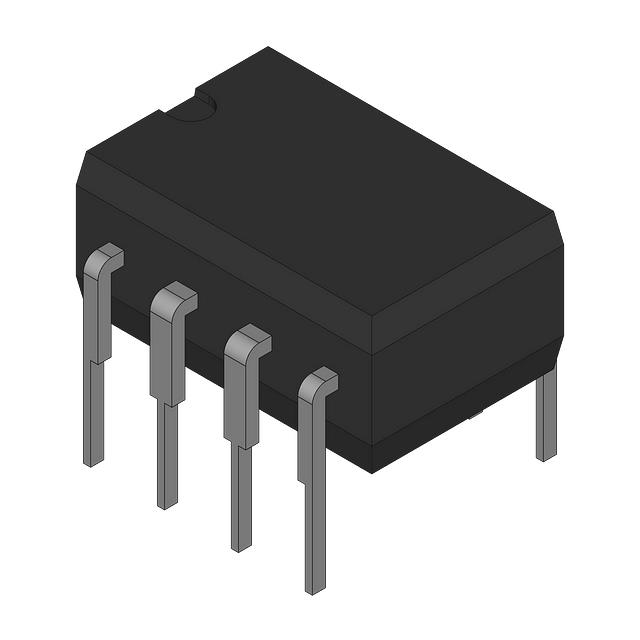

LMC6062AIN

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 40μA(x2 Channels) 35mV/μs 83nV/rtHz 100KHz 75dB 关闭 Push-Pull,Rail to Rail 35mA 2 2 15.5V 100μV 0.01pA CMOS MDIP-8 通孔安装 10.16mm*6.35mm*3.3mm
供应商型号: LMC6062AIN-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 LMC6062AIN

LMC6062AIN概述


    产品简介


    LMC6062 精密CMOS双微功率运算放大器
    LMC6062是一款精密的双低失调电压、微功耗运算放大器,能够在单电源下实现精确运行。LMC6062广泛应用于医疗仪器、手持分析仪器、模拟/数字转换器等多种领域。该器件采用了国家半导体先进的双多晶硅栅CMOS工艺制造。

    技术参数


    - 输入失调电压:100 µV(典型值)
    - 供应电流:16 µA/放大器(典型值)
    - 单电源供电范围:4.5V至15V
    - 输入偏置电流:10 fA(典型值)
    - 输出摆幅:在负载电阻100 kΩ下,输出摆动距离供电轨不超过10 mV
    - 共模输入电压范围:包括负极(V-)
    - 电压增益:140 dB(典型值)
    - 闩锁免疫改进


    产品特点和优势


    LMC6062具备以下显著特点:
    - 超低输入偏置电流,适合需要高精度的电池供电设备。
    - 能够提供从供电轨到接近供电轨的全范围输出摆幅。
    - 支持宽广的工作温度范围(−55˚C至+125˚C)。
    - 高输入阻抗,确保超低泄漏电流,特别适用于高阻抗应用。

    应用案例和使用建议


    应用案例:
    1. 仪表放大器:该器件因其高共模抑制比(CMRR)和优秀的输入阻抗而适用于测量电路。
    2. 光电二极管和红外检测器前置放大器:在这些应用中,LMC6062能有效减少输入噪声,提高信号质量。
    3. 手持式分析仪:其超低功耗设计使得其非常适合用于便携式设备。
    4. 压电换能器的电荷放大器:LMC6062可以在这种环境中提供出色的稳定性和可靠性。
    使用建议:
    - 在设计时应考虑到使用高反馈电阻可能导致相位裕度降低,建议通过实验调整补偿电容来获得理想响应。
    - 使用大容性负载时,通过在输出端加入拉升电阻来改善驱动能力。

    兼容性和支持


    LMC6062与多种封装形式兼容,如DIP、SOIC和SOP封装。国家半导体提供全面的技术支持和详细的参考文档,帮助用户解决设计中的任何疑问。

    常见问题与解决方案


    问题1:LMC6062的输入偏置电流为什么如此低?
    解决方案:这是由于其采用的双多晶硅栅CMOS工艺。它通过降低内部寄生效应来实现极低的输入偏置电流。
    问题2:如何处理大容量电容负载的问题?
    解决方案:在输出端并联一个较小的电阻,并加入合适的补偿电容,以改善相位裕度和稳定性。
    问题3:如何避免因闩锁效应而导致的问题?
    解决方案:在输入和输出引脚上使用适当的保护措施,例如加入限流电阻,可以有效防止电流过冲引发的闩锁效应。

    总结和推荐


    总结:
    LMC6062是一款在多种关键指标上表现卓越的微功率运算放大器。其超低输入偏置电流和高输入阻抗使其成为医疗、工业检测和便携式分析仪器的理想选择。
    推荐:
    鉴于LMC6062在多个方面的优异表现和广泛应用潜力,我们强烈推荐使用此款器件进行相关项目的开发。无论是从性能还是可靠性角度来看,LMC6062都具有较高的性价比和市场竞争力。

LMC6062AIN参数

参数
-3db带宽 -
Vos - 输入偏置电压 100μV
关闭 关闭
输出类型 Push-Pull,Rail to Rail
典型压摆率 35mV/μs
最大工作供电电压 15.5V
电路数 2
典型输入噪声电压密度 83nV/rtHz
通道数量 2
最小工作供电电压 -
典型供电电流 40μA(x2 Channels)
电流 - 输入偏置 0.01pA
放大器类型 CMOS
CMRR - 共模抑制比 75dB
典型增益带宽 100KHz
每个通道的输出电流 35mA
长*宽*高 10.16mm*6.35mm*3.3mm
通用封装 MDIP-8
安装方式 通孔安装
零件状态 停产
包装方式 管装

LMC6062AIN厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMC6062AIN数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LMC6062AIN LMC6062AIN数据手册

LMC6062AIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
