OPA564AIDWPR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 39mA 40V/μs 102.8nV/rtHz@ ±12V 17MHz 80dB Rail to Rail 1.5A 1 1 4.5V ±12V,24V 2mV 10pA General Purpose HSOIC-20 贴片安装,黏合安装 12.82mm(长度)*7.52mm(宽度)
供应商型号: OPA564AIDWPR
供应商: 云汉优选
标准整包数: 10

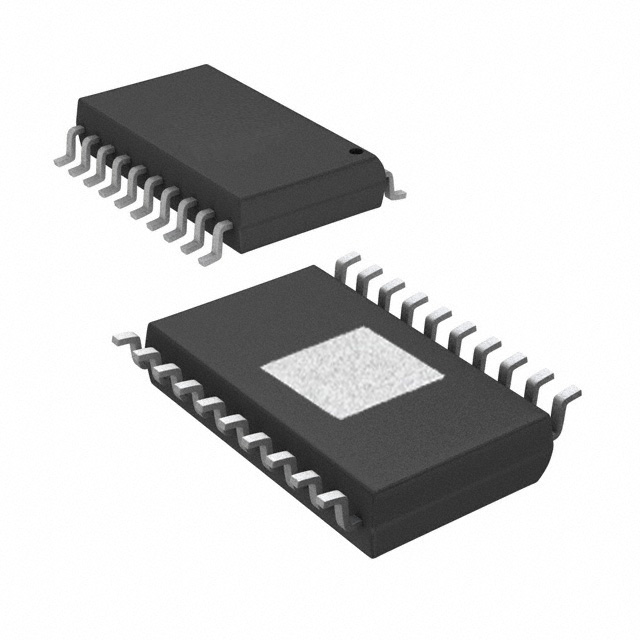

TEXAS INSTRUMENTS 运算放大器 OPA564AIDWPR

OPA564AIDWPR概述

    OPA564 Power Operational Amplifier

    1. 产品简介


    OPA564 是一款由德州仪器(Texas Instruments)生产的高性能功率运算放大器。它特别适用于需要高电流输出的应用场景,如驱动高达1.5A的负载电流,特别是在单电源供电范围为+7V到+24V,双电源供电范围为±3.5V到±12V的情况下。OPA564具有高输出电流、宽电源范围、大输出摆幅、完全保护等特点,适合于各种严格的工业环境应用,例如电力线通信、电机控制等。

    2. 技术参数


    OPA564 的技术参数如下:
    - 输出电流:1.5A
    - 电源电压范围:单电源 +7V 至 +24V 或双电源 ±3.5V 至 ±12V
    - 高频特性:
    - 增益带宽积:17MHz
    - 全功率带宽:1.3MHz
    - 斜率:40V/us
    - 电压噪声密度:102.8nV/√Hz(1kHz时)
    - 电流噪声密度:4fA/√Hz(1kHz时)
    - 开环增益:80dB 至 108dB
    - 保护特性:
    - 过电流保护
    - 热关断保护
    - 可调电流限制
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    OPA564 的主要优势在于其高输出电流和高带宽。这些特性使得它非常适合于驱动复杂的负载,如电机控制和电源线通信。此外,该器件还具有过电流保护和热关断保护,确保了在异常情况下的可靠运行。同时,OPA564 的可调电流限制功能提供了灵活的操作方式,以满足不同应用的需求。

    4. 应用案例和使用建议


    OPA564 在多个领域都有广泛的应用。例如,在电机控制中,OPA564 可以驱动电机,确保精确的控制和稳定的工作。在电源线通信中,OPA564 能够提供足够的带宽和电流来传输信号,保证通信质量。
    使用建议:
    - 在驱动感性负载时,要注意选择合适的负载阻抗,以避免电流冲击对放大器造成损害。
    - 在高电流应用中,要确保良好的散热条件,以延长使用寿命。

    5. 兼容性和支持


    OPA564 采用HSOP-20封装,支持PowerPAD技术,可以在底面或顶面安装。厂商提供了丰富的技术支持文档和样片,方便用户进行设计和测试。此外,该器件与多种电源系统兼容,可以轻松集成到现有设计中。

    6. 常见问题与解决方案


    - 问题:器件在高温环境下性能下降。
    - 解决方案:确保散热良好,避免长时间超负荷运行。

    - 问题:电流超过限定值。
    - 解决方案:检查电路设计,合理配置电流限制电阻。
    - 问题:器件在高温下自动关机。
    - 解决方案:增加散热措施,确保器件工作在正常温度范围内。

    7. 总结和推荐


    OPA564 是一款高性能的功率运算放大器,具备强大的驱动能力和保护机制。它在工业应用中表现出色,尤其是在电机控制和电源线通信等领域。虽然价格略高于一些同类产品,但考虑到其卓越的性能和可靠性,我们强烈推荐使用 OPA564。对于需要高电流输出和宽带宽的应用场景,OPA564 绝对是一个理想的选择。

OPA564AIDWPR参数

参数
典型压摆率 40V/μs
输出类型 Rail to Rail
典型输入噪声电压密度 102.8nV/rtHz@ ±12V
典型供电电流 39mA
放大器类型 General Purpose
电流 - 输入偏置 10pA
通道数量 1
最小工作供电电压 4.5V
-3db带宽 -
CMRR - 共模抑制比 80dB
电路数 1
关闭 -
Vos - 输入偏置电压 2mV
典型增益带宽 17MHz
最大工作供电电压 ±12V,24V
每个通道的输出电流 1.5A
长*宽*高 12.82mm(长度)*7.52mm(宽度)
通用封装 HSOIC-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA564AIDWPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA564AIDWPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA564AIDWPR OPA564AIDWPR数据手册

OPA564AIDWPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.228
100+ ¥ 8.8435
500+ ¥ 8.459
库存: 3481
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 92.28
