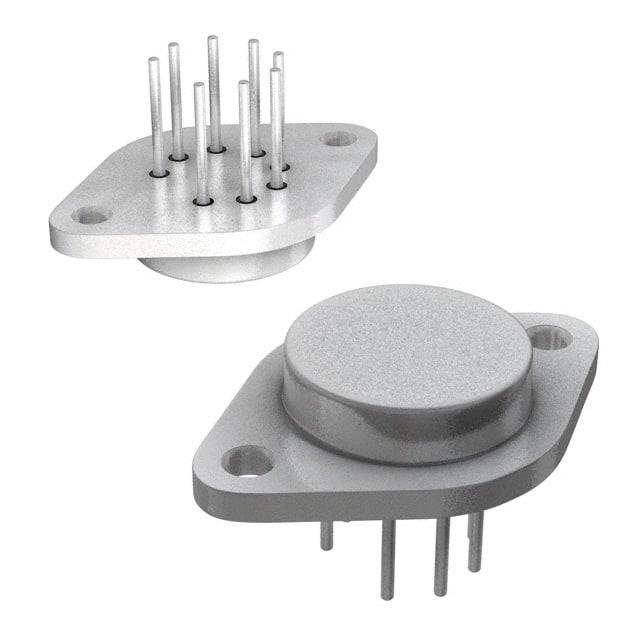

OPA2541SMQ

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 40mA(x2 Channels) 8V/μs 1.6MHz 关闭 7A 2 2 ±40V 1mV 15pA General Purpose TO-3-8 通孔安装 38.86mm*25.4mm*7.11mm
供应商型号: OPA2541SMQ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2541SMQ

OPA2541SMQ概述


    产品简介


    OPA2541 双高功率运算放大器
    OPA2541 是一款双通道高功率运算放大器,能够承受高达 ±40V 的电源电压,并提供高达 5A 的连续输出电流。该器件集成了两个单片高功率放大器,能够在单一封装内提供无与伦比的功能密度。OPA2541 运算放大器适用于多种应用场景,包括电机驱动、伺服放大器、同步/解析器激励、音圈驱动、桥接放大器、可编程电源和音频放大器等领域。

    技术参数


    基本参数:
    - 输出电流:高达 5A
    - 电源电压:±40V
    - 输入类型:场效应晶体管(FET)
    - 隔离外壳
    电气特性:
    - 输入失调电压:±2mV 至 ±10mV(典型值)
    - 输入偏置电流:15pA 至 50pA(典型值)
    - 输入失调电流:±5pA 至 ±30pA(典型值)
    - 共模抑制比:95dB 至 106dB(典型值)
    输出特性:
    - 电压摆幅:当输出电流为 5A 时,摆幅范围为 ±(|VS| – 5.5V) 至 ±(|VS| – 4.5V)
    - 持续输出电流:在 25°C 下最高可达 7.0A,在 125°C 下最高可达 3.5A(仅限 SM 级)
    热阻参数:
    - 结点到外壳热阻:在 AC 输出条件下,当两个放大器均处于工作状态时,热阻为 0.8°C/W 至 1.0°C/W

    产品特点和优势


    独特功能和优势:
    1. 高性能密度:双通道设计使得 OPA2541 在单一封装内实现了高输出电流和宽电源电压范围,适用于高要求的应用场合。
    2. 隔离外壳:标准的 TO-3 封装使得散热更为便捷,且无需绝缘材料,从而提高了热性能。
    3. 低输入失调电压和偏置电流:确保了信号处理的精度和稳定性。
    4. 高共模抑制比:有助于减少噪声干扰,提高信号完整性。

    应用案例和使用建议


    应用场景:
    - 电机驱动:适用于需要大电流输出的电机控制系统。
    - 伺服放大器:用于需要高精度和响应速度的应用。
    - 桥接放大器:常用于高功率音频放大器。
    使用建议:
    - 在电机驱动应用中,应考虑添加外部钳位二极管以保护放大器免受反向电压冲击。
    - 使用大容量旁路电容以保证稳定的电源供应,尤其是在驱动感性负载时。
    - 根据具体应用的温度和功耗需求,选择合适的温度等级版本(工业级或军用级)。

    兼容性和支持


    兼容性:
    OPA2541 与其他标准电子元件具有良好的兼容性,可以轻松集成到现有系统中。
    支持:
    - 厂商提供详细的安装指南和应用笔记,帮助用户更好地理解产品特性和优化电路设计。
    - 技术支持服务可提供及时的技术咨询和故障排查。

    常见问题与解决方案


    常见问题:
    1. 输出电流不足
    - 解决方案:检查负载电阻是否过大,或者电源电压是否满足要求。必要时可增加散热措施,降低内部热阻。
    2. 电源波动
    - 解决方案:在电源端添加大容量旁路电容,确保稳定的电源供应。

    总结和推荐


    综合评估:
    OPA2541 双高功率运算放大器以其高性能、高可靠性及广泛的应用领域成为众多电子设备的理想选择。其独特的高电流输出能力和广泛的电源电压范围使其适用于电机驱动、伺服控制和高功率音频等高要求的应用场合。通过其隔离外壳设计和内置保护机制,进一步增强了产品的可靠性和使用寿命。
    推荐使用:
    鉴于其优异的性能表现和广泛的应用潜力,强烈推荐在高功率驱动和高精度控制领域中使用 OPA2541。无论是工业应用还是特殊环境下的军事需求,OPA2541 都能提供卓越的解决方案。

OPA2541SMQ参数

参数
最小工作供电电压 -
典型输入噪声电压密度 -
电路数 2
典型增益带宽 1.6MHz
典型压摆率 8V/μs
输出类型 -
典型供电电流 40mA(x2 Channels)
放大器类型 General Purpose
CMRR - 共模抑制比 -
-3db带宽 -
电流 - 输入偏置 15pA
最大工作供电电压 ±40V
通道数量 2
每个通道的输出电流 7A
Vos - 输入偏置电压 1mV
关闭 关闭
长*宽*高 38.86mm*25.4mm*7.11mm
通用封装 TO-3-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

OPA2541SMQ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2541SMQ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2541SMQ OPA2541SMQ数据手册

OPA2541SMQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
