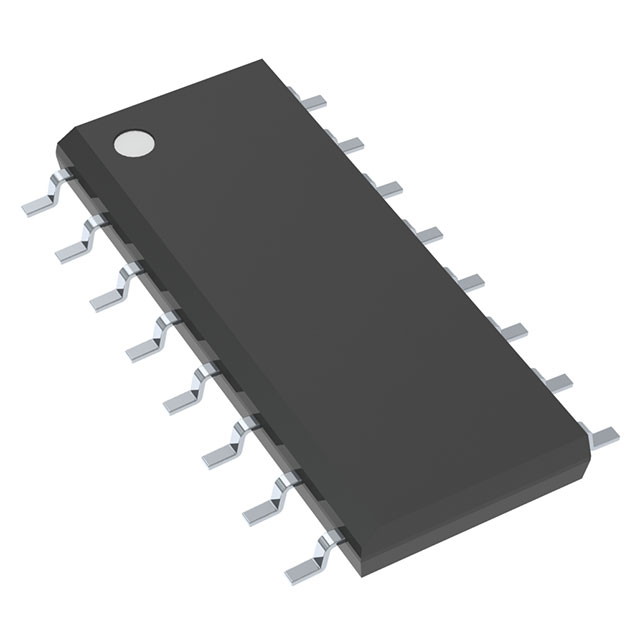

OPA3691ID

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 15.3mA 2.1KV/μs 1.7nV/rtHz 2GHz 190mA 3 3 12V 800μV 5μA 280MHz Current Feedback SOIC-16 贴片安装 9.9mm*3.91mm*1.58mm
供应商型号: OPA3691ID
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA3691ID

OPA3691ID概述


    产品简介




    OPA3691 三通道宽带电流反馈运算放大器

    OPA3691是一款高性能的宽带三通道电流反馈运算放大器,专为需要高带宽、高速响应的应用设计。它能够提供广泛的单电源或双电源供电选择,并且具备出色的电源电流效率。这种放大器特别适用于需要快速响应时间、高带宽和低延迟的场景。

    主要功能:

    - 高带宽(最大280 MHz)
    - 高输出电流(最大190mA)
    - 快速的压摆率(2100V/μs)
    - 低静态电流(5.1mA/ch)

    应用领域:

    - RGB放大器
    - 宽带INA
    - 宽带视频缓冲器
    - 高速成像通道
    - 便携式仪器
    - 模拟到数字转换器(ADC)缓冲器
    - 主动滤波器
    - 电缆驱动器


    技术参数




    以下是一些关键的技术规格:

    - 电源范围:
    - 单电源:+5V 到 +12V
    - 双电源:±2.5V 到 ±6V
    - 带宽:
    - 小信号带宽:G=+1 时为280 MHz,G=+2 时为190 MHz
    - 输出电压摆幅:
    - ±4.0V
    - 带载能力:
    - 输出负载电流:最大190mA
    - 电源电流:
    - 正常工作模式下:5.1mA/ch
    - 禁用模式下:150μA/ch
    - 静态电流:
    - 最大15.3mA
    - 禁用时间:
    - 启用时间:约25ns
    - 禁用时间:约400ns


    产品特点和优势




    OPA3691在多个方面表现出显著的优势:

    - 高带宽与快速响应: 在单电源供电的情况下,可以实现高达190MHz的带宽和2100V/μs的压摆率,使其非常适合用于高速信号处理。
    - 高输出电流和低功耗: 仅需5.1mA的静态电流就能提供高达190mA的输出电流,这使得该放大器非常适用于便携式设备和电池供电系统。
    - 优良的电源管理: 提供禁用控制引脚,可以在不使用时将电流消耗降低至150μA/ch,从而节约能源。
    - 增强的高频性能: 改进的高频率布局确保了更高的信号完整性。
    - 广泛的工作温度范围: 从-40°C到+85°C,适合各种严苛的工业环境。


    应用案例和使用建议




    应用案例

    OPA3691广泛应用于RGB线驱动器和单电源模拟到数字转换器输入驱动器。它也适合用于高速成像通道和便携式仪器的视频缓冲。

    使用建议

    - 在选择外围元件时,要注意电容和电阻的选择,以保持系统稳定性。
    - 考虑到系统的热管理,应根据器件的最大结温来选择适当的散热片。
    - 如果需要进一步降低功耗,可以通过启用禁用模式来减少静态电流。


    兼容性和支持




    OPA3691与其他TI公司的多种运放产品具有良好的兼容性。此外,厂商还提供了详细的技术文档和支持服务,帮助用户更好地了解和使用该产品。


    常见问题与解决方案




    常见问题及解决方案

    - 问题:在禁用模式下输出电压不稳定
    - 解决方案: 确保所有控制引脚正确连接,且禁用引脚处于正确的状态。
    - 问题:系统带宽不足
    - 解决方案: 检查输入阻抗和负载情况,确认外部元件如电容和电阻的选择是否合理。
    - 问题:输出电流受限
    - 解决方案: 检查电源电压和负载情况,确保没有超过最大输出电流限制。


    总结和推荐




    综上所述,OPA3691以其卓越的性能和广泛的适用性,在多个领域都展现出显著的优势。它不仅适用于要求高的信号处理场景,同时也是一款节能高效的解决方案,适用于便携式设备。因此,我们强烈推荐这一产品给需要高性能运算放大器的用户。

OPA3691ID参数

参数
关闭 -
最大工作供电电压 12V
典型压摆率 2.1KV/μs
典型输入噪声电压密度 1.7nV/rtHz
电路数 3
典型增益带宽 2GHz
电流 - 输入偏置 5μA
输出类型 -
最小工作供电电压 -
通道数量 3
Vos - 输入偏置电压 800μV
-3db带宽 280MHz
放大器类型 Current Feedback
典型供电电流 15.3mA
每个通道的输出电流 190mA
CMRR - 共模抑制比 -
长*宽*高 9.9mm*3.91mm*1.58mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
