OPA4243EA/250

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 45μA(x2 Channels) 100mV/μs 22nV/rtHz 430KHz 关闭 Rail to Rail 25mA 4 4 36V 2mV 10nA General Purpose TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*1.15mm
供应商型号: OPA4243EA/250
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA4243EA/250

OPA4243EA/250概述


    产品简介


    OPA4243 是一款四通道运算放大器,专为高密度、空间受限的应用设计,如液晶显示器驱动器、PCMCIA 卡、电池组及便携式仪器。它具有体积小、宽输出摆幅、超低静态电流和低偏置电流等特点。此外,该产品还具有单位增益稳定性,是市面上速度与功率比最高的产品之一。

    技术参数


    - 供电电压范围:2.2V 至 36V(单电源)
    - 静态电流:每通道 45μA(典型值)
    - 带宽:430kHz
    - 输入/输出摆幅:极宽
    - 共模抑制比 (CMRR):82dB 至 104dB
    - 噪声:电压噪声密度 22nV/√Hz,电流噪声密度 40fA/√Hz
    - 工作温度范围:–55°C 至 +125°C

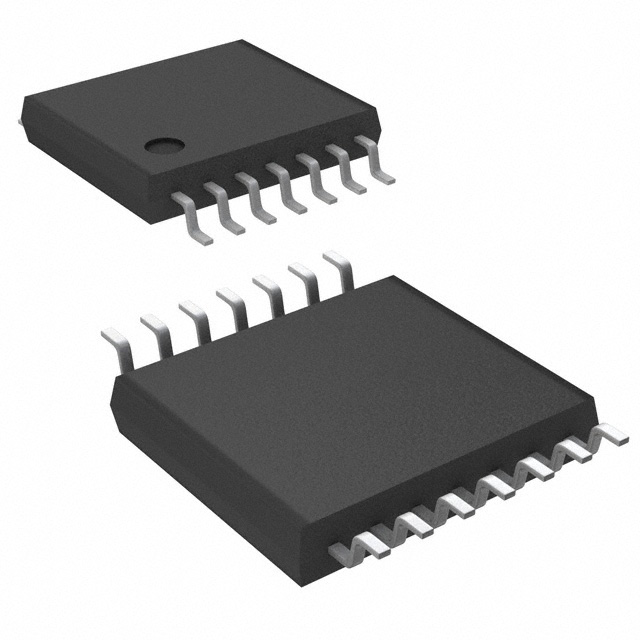

    - 封装形式:微型 TSSOP-14 表面贴装封装
    - 热阻:100°C/W

    产品特点和优势


    - 微型尺寸:采用 TSSOP 封装,非常适合空间受限的设计。
    - 宽工作电压范围:2.2V 至 36V,支持单电源或双电源供电。
    - 低功耗:静态电流仅为 45μA/通道,特别适用于电池供电系统。
    - 出色的共模抑制能力:最高达 104dB,适合高精度测量应用。
    - 宽输出摆幅:接近电源轨的摆幅能力,适用于需要高动态范围的应用。

    应用案例和使用建议


    - LCD 显示器驱动:OPA4243 可以提供宽输出摆幅,适合用于 LCD 驱动器,确保图像显示质量。
    - 便携式设备:由于其低静态电流和紧凑尺寸,非常适合于电池供电的便携式设备。
    - PCMCIA 卡:这款放大器在 PCMCIA 卡和其他小型便携式设备中表现优异,因其小巧和高性能。
    - 电池组和电源:适合用于各种电池管理和电源控制电路,特别是在电源波动较大的环境中表现出色。
    使用建议:
    - 设计时应考虑合适的旁路电容,建议使用 0.01µF 陶瓷电容来滤除电源噪声。
    - 在进行 PCB 布局时,应遵循 Burr-Brown 的 AB-132 应用笔记,确保信号完整性。
    - 注意输入保护,避免超出电源电压范围的输入信号造成损坏或意外输出反转。

    兼容性和支持


    OPA4243 与同类电子元器件兼容良好,可以轻松集成到现有的电路设计中。Burr-Brown 提供了详细的文档和支持,包括 SPICE 模型用于设计仿真。此外,厂商提供了丰富的技术支持资源,确保用户在使用过程中获得帮助。

    常见问题与解决方案


    - 问题:静态电流过高。
    解决方案:检查电源连接是否稳定,旁路电容是否正确安装。
    - 问题:输出摆幅不足。
    解决方案:确认供电电压是否满足要求,适当增加旁路电容。
    - 问题:输入信号超限导致损坏。
    解决方案:限制输入电流,确保不超过 10mA。

    总结和推荐


    OPA4243 是一款优秀的四通道运算放大器,适用于多种应用场景,尤其是空间受限且对电源效率要求高的场合。其低静态电流、宽电压范围和卓越的共模抑制能力使其成为众多高密度应用的理想选择。总体来看,OPA4243 的各方面性能均表现出色,是一款值得推荐的产品。无论是从性能还是可靠性角度,OPA4243 都是一个值得信赖的选择。

OPA4243EA/250参数

参数
-3db带宽 -
每个通道的输出电流 25mA
输出类型 Rail to Rail
最小工作供电电压 -
典型增益带宽 430KHz
典型供电电流 45μA(x2 Channels)
CMRR - 共模抑制比 -
典型压摆率 100mV/μs
电路数 4
通道数量 4
最大工作供电电压 36V
Vos - 输入偏置电压 2mV
放大器类型 General Purpose
电流 - 输入偏置 10nA
典型输入噪声电压密度 22nV/rtHz
关闭 关闭
长*宽*高 5mm*4.4mm*1.15mm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA4243EA/250厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4243EA/250数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4243EA/250 OPA4243EA/250数据手册

OPA4243EA/250封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 35.7304
2000+ ¥ 34.822
3000+ ¥ 33.9136
库存: 9000
起订量: 1000 增量: 250
