OPA2237UA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 精密运算放大器, 双通道, SOIC封装, 双/单电源, 表面贴装, 8引脚
供应商型号: OPA2237UA
供应商: 国内现货
标准整包数: 10

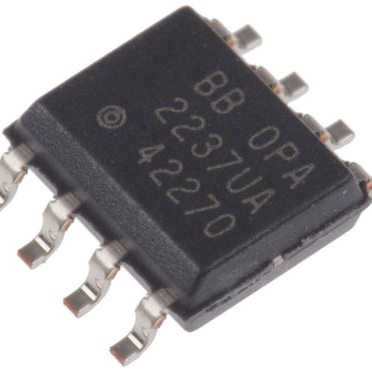

TEXAS INSTRUMENTS 运算放大器 OPA2237UA

OPA2237UA概述


    产品简介


    产品名称: OPA237 系列运算放大器
    产品类型: 微型运算放大器
    主要功能:
    - 高精度:低偏移电压(最大值为 750μV)
    - 低静态电流(最大值为 350μA)
    - 宽电源范围:单电源(+2.7V 至 +36V),双电源(±1.35V 至 ±18V)
    - 高带宽:1.5MHz
    应用领域:
    - 电池供电仪器
    - 便携式设备
    - PCMCIA 卡
    - 医疗仪器
    - 测试设备

    技术参数


    绝对最大额定值
    - 电源电压 (V+ 到 V−): 36V
    - 输入电压 (V−): −0.7V 至 (V+) +0.7V
    - 输出短路 (连续): 无需限制
    - 工作温度范围: −55°C 至 +125°C
    - 存储温度范围: −55°C 至 +125°C
    - 结温范围: +150°C
    电气特性
    - 输入偏置电流:
    - VCM = 2.5V: -10nA 至 -40nA
    - VCM = 1V: -10nA 至 -40nA
    - VCM = 0V: -8.5nA 至 -40nA
    - 输入偏移电压:
    - VCM = 2.5V: ±250μV 至 ±750μV
    - VCM = 1V: ±250μV 至 ±750μV
    - VCM = 0V: ±350μV 至 ±950μV
    - 噪声密度:
    - 输入电压噪声密度 (f = 1kHz): 28nV/√Hz
    - 电流噪声密度 (f = 1kHz): 60fA/√Hz
    - 增益带宽积: 1.4MHz (V+ = 5V), 1.2MHz (V+ = 2.7V)
    - 输出电压摆幅:
    - 单电源: (V+) - 1V 至 (V+) - 0.75V
    - 双电源: (V+) - 1.2V 至 (V+) - 0.9V

    产品特点和优势


    - 微型封装: 提供多种微型封装选择,包括 SOT23-5、SO-8、MSOP-8 和 SSOP-16,适用于空间受限的应用。
    - 低功耗: 低静态电流,提高电池供电设备的续航能力。
    - 高精度: 低偏移电压,确保测量准确性。
    - 宽工作范围: 支持广泛的电源电压范围,适应各种应用需求。
    - 高带宽: 1.5MHz 的带宽保证了快速响应能力。
    - 独立电路设计: 双通道和四通道设计具备完全独立的电路,确保最低的串扰和交互干扰。

    应用案例和使用建议


    应用案例
    - 便携式医疗仪器: OPA237 系列运算放大器可以驱动医疗设备中的各种传感器,例如心率监测仪和血糖仪。
    - PCMCIA 卡: 用于电池供电的便携式存储设备,要求低功耗和小体积。
    - 电池供电仪器: 例如手持测试设备,需要低静态电流以延长电池寿命。
    使用建议
    - 电源旁路电容: 建议使用 10nF 陶瓷电容进行电源旁路,以提高稳定性。
    - 负载管理: 在使用大电容负载时需注意,如图 1 所示,单电源应用中可承受高达 10,000pF 的电容负载,但需考虑输出电流限制。

    兼容性和支持


    - 兼容性: OPA237 系列运放与常见的 SOT23-5、SO-8、MSOP-8 和 SSOP-16 封装兼容。
    - 技术支持: Texas Instruments 提供全面的技术支持和文档,包括数据手册、应用笔记和参考设计。

    常见问题与解决方案


    1. 问题: 设备在高频率下的响应下降。
    - 解决方案: 检查电源旁路电容是否正确安装,确认负载电容不超过最大额定值。
    2. 问题: 噪声过大影响测量精度。
    - 解决方案: 确认接地良好,并检查电源纹波是否超标,必要时添加额外的滤波电容。
    3. 问题: 无法在单电源下正常工作。
    - 解决方案: 确保单电源供电范围在 +2.7V 至 +36V 内,且负极(V−)接地处理得当。

    总结和推荐


    综合评估:
    OPA237 系列运放以其小巧的尺寸、低功耗、高精度和宽工作范围,成为电池供电仪器和便携式设备的理想选择。其丰富的封装选项和完善的文档支持使其易于集成到各类应用中。
    推荐:
    我们强烈推荐使用 OPA237 系列运放,特别是在便携式医疗设备、PCMCIA 卡和其他对尺寸和功耗有严格要求的应用场景中。Texas Instruments 的技术支持和服务也进一步提升了这款产品的价值。

OPA2237UA参数

参数
Vos - 输入偏置电压 250μV
放大器类型 General Purpose
关闭 关闭
通道数量 2
典型供电电流 170μA(x2 Channels)
典型增益带宽 1.5MHz
典型压摆率 500mV/μs
每个通道的输出电流 8mA
电流 - 输入偏置 10nA
典型输入噪声电压密度 28nV/rtHz@ 5V
-3db带宽 -
最小工作供电电压 -
CMRR - 共模抑制比 -
电路数 2
最大工作供电电压 ±18V,36V
输出类型 -
5mm(Max)
3.98mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

OPA2237UA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2237UA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2237UA OPA2237UA数据手册

OPA2237UA封装设计

查看详情并下载
Symbol
Footprint
3D Model
