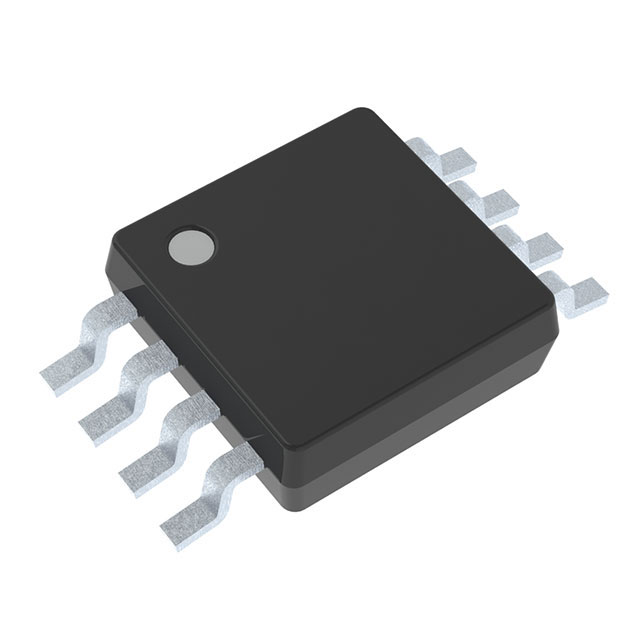

OPA2170AIDCUR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 110μA(x2 Channels) 400mV/μs 22nV/rtHz 1.2MHz 关闭 Rail to Rail 20mA 2 2 2.7V ±18V,36V 250μV 8pA General Purpose VSSOP-8 贴片安装 2.3mm*2mm*900μm
供应商型号: OPA2170AIDCUR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA2170AIDCUR

OPA2170AIDCUR概述


    产品简介


    OPA170, OPA2170, OPA4170系列低噪声运算放大器 是一款适用于单电源供电的应用,其额定工作电压范围为2.7 V至36 V。这些运放具备多种封装选项(如SOT553、SOT23-5等),适用于不同类型的电路设计。这些产品主要用于需要高精度、低噪声的工业和消费电子产品中,典型应用包括功率模块中的跟踪放大器、电源供应器、传感器信号处理、温度测量、应变计放大器以及测试设备等。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压 | 2.7 36 | V |
    | 输入偏置电流 | -8 | -15 pA |
    | 输入失调电压 | -0.25 | 1.8 | 2 | mV |
    | 输入失调电压温漂 | -0.3 | -2 | 2 | µV/°C |
    | 噪声密度(100 Hz) 19 nV/√Hz |
    | 增益带宽积 1.2 MHz |
    | 工作温度范围 | -40 125 | °C |
    | 静态电流(每通道) 110 | 145 | µA |

    产品特点和优势


    OPA170, OPA2170, OPA4170 运算放大器具有以下特点和优势:
    - 广泛的电源范围:支持2.7 V至36 V的宽泛电源电压,适合不同的应用需求。
    - 低噪声:输入电压噪声密度仅为19 nV/√Hz,在信号处理过程中能有效降低噪声干扰。
    - 高增益带宽积:1.2 MHz的增益带宽积确保了良好的频率响应。
    - 高共模抑制比(CMRR):最高可达120 dB,提高了抗干扰能力。
    - 高静态电流稳定性:仅110 µA的静态电流,有助于延长电池寿命。
    - 微小封装:提供行业标准和微型封装,便于集成到小型设备中。

    应用案例和使用建议


    - 功率模块中的跟踪放大器:可与电源模块配合使用,用于精确控制输出电压。
    - 传感器信号处理:例如温度传感器、应变计等,提供高精度的信号放大。
    - 电池供电仪器:低功耗特性使其非常适合电池供电的便携式设备。
    使用建议:
    - 在进行信号处理时,要注意放大器的输入电压不应超过电源电压的范围,以避免损坏。
    - 确保在高温环境下使用时有足够的散热措施,以维持性能稳定。

    兼容性和支持


    - WEBENCH® Power Designer:可通过德州仪器官网提供的工具创建自定义设计,提高开发效率。
    - 技术支持:德州仪器提供了详细的技术文档和在线支持,帮助用户解决应用过程中的问题。

    常见问题与解决方案


    1. Q: 如何正确选择合适的封装?
    - A: 根据所需的应用环境和系统尺寸选择合适的小型封装,如SOT553、SOT23-5等。
    2. Q: 该运放如何防止静电放电?
    - A: 内置的静电放电保护电路可承受高达4000 V的人体模型放电,确保了安全操作。

    总结和推荐


    OPA170, OPA2170, OPA4170 系列运算放大器以其广泛的电压范围、低噪声、高增益带宽积以及高静态电流稳定性等特点,在各种应用中表现出色。它们的多通道版本(OPA2170和OPA4170)提供了更大的设计灵活性,适用于复杂的电路设计。综上所述,强烈推荐在需要高性能运算放大器的应用中使用这些产品。

OPA2170AIDCUR参数

参数
关闭 关闭
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 250μV
电流 - 输入偏置 8pA
典型压摆率 400mV/μs
典型供电电流 110μA(x2 Channels)
输出类型 Rail to Rail
典型输入噪声电压密度 22nV/rtHz
最小工作供电电压 2.7V
典型增益带宽 1.2MHz
每个通道的输出电流 20mA
-3db带宽 -
电路数 2
通道数量 2
放大器类型 General Purpose
CMRR - 共模抑制比 -
长*宽*高 2.3mm*2mm*900μm
通用封装 VSSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OPA2170AIDCUR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2170AIDCUR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2170AIDCUR OPA2170AIDCUR数据手册

OPA2170AIDCUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.3
200+ ¥ 5.9472
1000+ ¥ 5.6448
库存: 2400
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 63
直接购买
加入购物车
