JM38510/11904BPA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 4mA 7V/μs 25nV/rtHz 3MHz 1 1 5mV 50pA J-FET CDIP-8 通孔安装
供应商型号:
供应商:
标准整包数: 0
TEXAS INSTRUMENTS 运算放大器 JM38510/11904BPA

JM38510/11904BPA概述

    LF411JAN低偏移、低漂移JFET输入运算放大器

    产品简介


    LF411JAN是一款低成本、高速的JFET输入运算放大器,特别适用于需要低输入偏置电压、低输入偏置电流和高增益带宽的产品。这种运算放大器非常适合应用于高速积分器、快速DAC、采样保持电路和其他需要低输入偏置电压和电流、高输入阻抗、高摆率和宽带宽的应用场景。这款运算放大器具有出色的内部校准性能,确保了极低的输入偏置电压漂移和噪声,使其在多种应用场景中表现出色。

    技术参数


    - 输入偏置电压: 0.5 mV(典型值)
    - 输入偏置电压漂移: 30 μV/°C
    - 输入偏置电流: 50 pA(最大值)
    - 输入噪声电流: 0.01 pA/√Hz
    - 增益带宽: 3 MHz(典型值)
    - 摆率: 7 V/μs(最小值)
    - 电源电流: 1.8 mA(典型值)
    - 总谐波失真: <0.02%
    - 1/f噪声拐点: 50 Hz
    - 建立时间到0.01%: 1.5 μs

    产品特点和优势


    LF411JAN的主要特点包括低输入偏置电压、低漂移和内部校准的输入偏置电压。它还具备低输入噪声电流、高速度和高增益带宽的特点。这些特性使得LF411JAN在众多应用场景中表现优异,特别是在需要高精度和高稳定性的场合,如高速积分器、快速DAC等。此外,LF411JAN采用JFET输入结构,确保了良好的匹配性能和低输入偏置电流。

    应用案例和使用建议


    根据技术手册中的应用场景,LF411JAN可以用于高精度电流放大器、10位线性DAC和单电源模拟开关等多种场景。在设计过程中,应避免超出规定的输入电压范围,尤其是在负共模电压接近负电源时,因为这可能导致输出被强制到高状态。为了确保稳定性,应在反馈路径中添加适当大小的电容来补偿可能的相位延迟。此外,应采取措施防止电源反接,以避免过流损坏设备。

    兼容性和支持


    LF411JAN与标准LM741引脚兼容,方便设计师进行升级。TI提供详细的技术支持和文档,确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    - 问题: 超出规定的输入电压范围会导致什么后果?
    - 解答: 超出规定的输入电压范围可能导致过大的电流流入设备,甚至可能损坏设备。应确保输入电压不超过规定范围。

    - 问题: 如何提高设备的稳定性?
    - 解答: 在反馈路径中添加适当的电容可以帮助补偿相位延迟,从而提高稳定性。确保电容值和电阻匹配,以达到最佳效果。

    总结和推荐


    LF411JAN是一款高性能的运算放大器,适合需要低输入偏置电压和电流、高增益带宽和低噪声的应用。虽然它不再推荐用于新设计,但仍在现有设计中具有很高的价值。总体而言,我们强烈推荐使用这款产品,并在设计中遵循手册中的指导,以确保其最佳性能。

JM38510/11904BPA参数

参数
最大工作供电电压 -
Vos - 输入偏置电压 5mV
典型压摆率 7V/μs
-3db带宽 -
CMRR - 共模抑制比 -
电路数 1
最小工作供电电压 -
典型输入噪声电压密度 25nV/rtHz
每个通道的输出电流 -
放大器类型 J-FET
典型增益带宽 3MHz
典型供电电流 4mA
通道数量 1
关闭 -
电流 - 输入偏置 50pA
输出类型 -
10.16mm(Max)
7.87mm(Max)
4.57mm(Max)

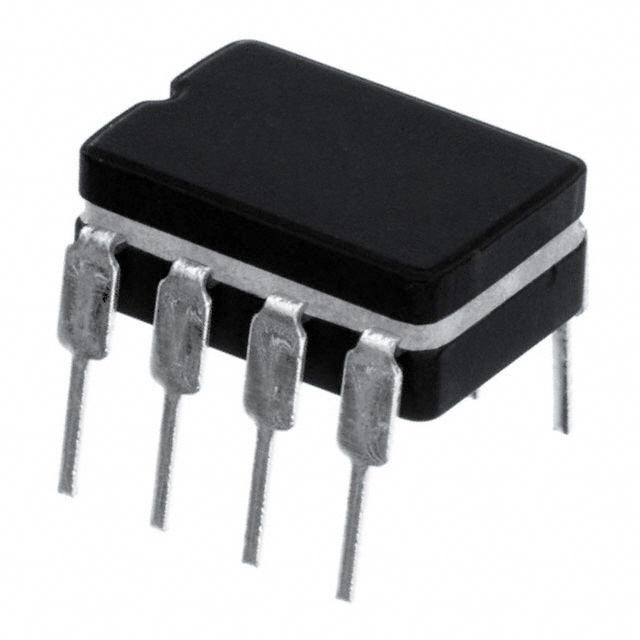

通用封装 CDIP-8
安装方式 通孔安装
应用等级 军用级
零件状态 停产
包装方式 管装
