首页  >  产品百科  >  OPA333AQDBVRQ1

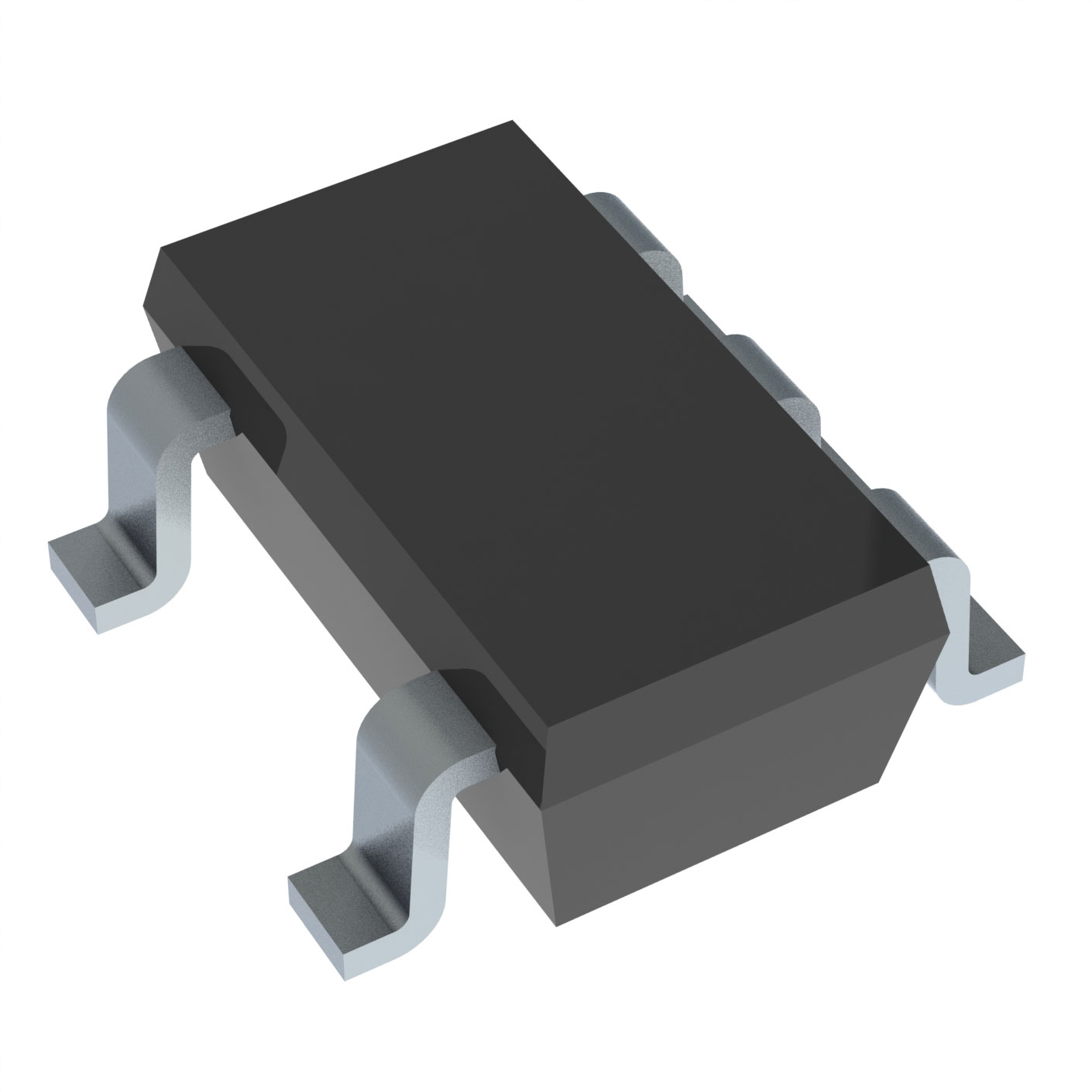

OPA333AQDBVRQ1

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 17μA 160mV/μs 350KHz 关闭 Rail to Rail 5mA 1 1 ±2.75V,5.5V 2μV 70pA Zero-Drift SOT-23-5 贴片安装,黏合安装 1.1mm(高度)
供应商型号: OPA333AQDBVRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA333AQDBVRQ1

OPA333AQDBVRQ1概述


    产品简介


    产品类型及主要功能
    OPA333-Q1 是一款来自德州仪器(TI)的微功耗互补金属氧化物半导体(CMOS)运算放大器,属于零漂移系列。它具有非常低的失调电压(最大值为10 mV)和几乎零温度漂移的特性,适用于汽车和工业应用中的高精度信号放大需求。
    应用领域
    OPA333-Q1 可广泛应用于汽车电子系统、传感器接口、便携式医疗设备、电池供电装置以及各种需要高性能、低功耗的电路设计中。例如,它可以用于测量热电偶温度、驱动模数转换器(ADC)、构建桥式放大器等。

    技术参数


    | 参数 | 值 |

    | 工作电源电压范围 | 1.8 V 至 5.5 V |
    | 最大失调电压 | 10 mV |
    | 0.01 Hz 至 10 Hz 噪声 | 1.1 mVPP |
    | 输入偏置电流 | ±70 pA 至 ±200 pA |
    | 输出电压摆幅 | 靠近电源轨 ±30 mV |
    | 增益带宽积 | 350 kHz |
    | 共模抑制比(CMRR) | 106 dB 至 130 dB |
    | 电源抑制比(PSRR) | 6 mV/V |
    | 阻抗范围 | 10 kΩ |
    | 最高工作温度 | 125°C |
    | 存储温度范围 | -65°C 至 150°C |

    产品特点和优势


    1. 超低失调电压: 最大失调电压仅为10 mV,适合高精度测量和控制应用。
    2. 零漂移设计: 采用自校准技术,提供几乎零温度漂移,保证长期稳定性。
    3. 单电源操作: 支持1.8V至5.5V单电源供电,适用于多种低压供电场合。
    4. 小尺寸封装: 采用微型SOT23-5封装,适合空间受限的设计。
    5. 高输入阻抗: 高输入阻抗设计,减少对前级电路的影响。
    6. 卓越的共模抑制能力: 提供高达130 dB的CMRR,适合驱动高精度ADC。

    应用案例和使用建议


    应用案例
    1. 热电偶温度测量: 图3展示了如何利用OPA333-Q1来读取热电偶信号,精确测量温度变化。
    2. 电流检测: 如图5所示,可用于构建精密电流检测电路,实现高精度电流监控。
    使用建议
    - 优化布局: 减少温度梯度对失调电压的影响,提高电路的稳定性和可靠性。
    - 保护输入端: 在输入电压可能超过电源电压的情况下,添加输入电阻以限制电流。
    - 正确设置电源电压: 确保供电电压在1.8V到5.5V范围内,防止过压损坏。


    兼容性和支持


    - 兼容性: OPA333-Q1 支持多种供电电压和输入条件,适合与其他标准元件配合使用。
    - 技术支持: 德州仪器提供详尽的技术文档和在线支持,确保用户能够快速解决设计过程中的问题。

    常见问题与解决方案


    1. 问题: 输入电压超过电源电压范围。
    - 解决方案: 添加一个串联电阻限制输入电流,防止输入端过载。
    2. 问题: 输出电压无法达到期望值。
    - 解决方案: 检查电路接地情况和负载情况,调整相关电阻值,以确保正确的输出电压摆幅。

    总结和推荐


    OPA333-Q1 是一款高度集成、性能优异的微功耗CMOS运算放大器,特别适用于需要高精度和低功耗的应用场景。其卓越的零漂移设计和广泛的适用性使其成为众多领域中的理想选择。考虑到其出色的性价比和技术指标,我们强烈推荐将其纳入任何需要高性能运算放大器的设计中。

OPA333AQDBVRQ1参数

参数
最小工作供电电压 -
放大器类型 Zero-Drift
Vos - 输入偏置电压 2μV
典型供电电流 17μA
最大工作供电电压 ±2.75V,5.5V
典型输入噪声电压密度 -
电路数 1
CMRR - 共模抑制比 -
关闭 关闭
输出类型 Rail to Rail
通道数量 1
典型增益带宽 350KHz
每个通道的输出电流 5mA
-3db带宽 -
典型压摆率 160mV/μs
电流 - 输入偏置 70pA
长*宽*高 1.1mm(高度)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

OPA333AQDBVRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA333AQDBVRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA333AQDBVRQ1 OPA333AQDBVRQ1数据手册

OPA333AQDBVRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
