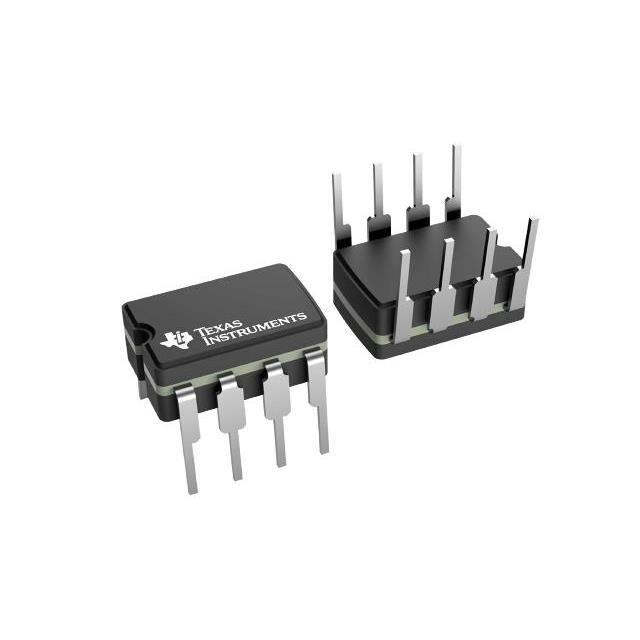

JM38510/13506BPA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.8V/μs 3.5nV/rtHz@ ±15V 8MHz Push-Pull 30mA 1 1 10μV 10nA General Purpose CDIP-8 通孔安装
供应商型号: JM38510/13506BPA
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 JM38510/13506BPA

JM38510/13506BPA概述

    OP27A 和 OP27C 运算放大器:技术手册概述

    产品简介


    OP27A 和 OP27C 是高性能运算放大器系列的一部分,适用于低噪声和高精度的应用场合。这些器件具有宽频带噪声低(仅为 3 nV/√Hz)的特点,并且在1/f噪声拐点位于2.7 Hz时,即使在低频应用中也能保持低噪声特性。因此,它们在需要高精度和可靠性的精密放大应用中表现出色。

    技术参数


    | 参数 | OP27A | OP27C |
    |
    | 最大等效输入噪声电压 | 3.8 nV/√Hz (1 kHz) | 5.5 nV/√Hz (10 kHz) |
    | 峰值至峰值噪声电压 | 80 nV (0.1 Hz 到 10 Hz) | 80 nV (0.1 Hz 到 10 Hz) |
    | 输入失调电压 | 25 μV (最大) | 100 μV (最大) |
    | 电压增益 | 1 V/μV (最小) | 0.7 V/μV (最小) |
    | 工作温度范围 | -55°C 至 125°C | -55°C 至 125°C |
    | 共模输入电压范围 | VCC± ± 15 V | VCC± ± 15 V |
    | 峰值输出电压摆幅 | ±11.5 V (负载电阻≥2 kΩ) | ±10 V (负载电阻≥2 kΩ) |

    产品特点和优势


    OP27A 和 OP27C 的显著特点是其超低噪声性能,能够在极低频率范围内保持高精度。其高增益、低输入失调电压和高共模抑制比使得这些器件在精密测量和信号放大应用中具有显著的优势。此外,这些器件能够在广泛的温度范围内稳定运行,适合于极端环境下的应用。

    应用案例和使用建议


    OP27 系列运放适用于多种精密应用场合,如温度传感器、热电偶放大器和精密信号处理系统。在使用过程中,为了保证最佳性能,需要注意以下几个方面:
    1. 预热时间:建议至少预热五分钟,以确保测量结果的准确性。
    2. 屏蔽措施:需注意设备应远离空气流动,避免外界干扰影响测量结果。
    3. 测试电路设计:采用合适的测试电路,如图26所示的电路,可以有效测量噪声性能。

    兼容性和支持


    OP27 系列运放可以插入到其他运算放大器插座上,如OP07、OP05等,无需拆卸外部补偿或零位组件。对于批量测量噪声密度的情况,推荐使用图27所示的电路进行电流噪声测量。

    常见问题与解决方案


    1. 热电动势效应:由于温度梯度造成的热电动势可能超过放大器的固有温度系数。因此,应尽量减少空气流动,缩短引线长度,使两个输入引线温度一致。
    2. 输出波形失真:当反馈电阻 Rf 较大时,输出可能出现波形失真。通过在 Rf 上并联一个小型电容(20 pF 到 50 pF),可以消除这种问题。

    总结和推荐


    综上所述,OP27A 和 OP27C 运算放大器凭借其出色的低噪声性能和高精度特性,在精密应用中表现出色。它们适合用于温度传感器、热电偶放大器等需要高精度测量的场合。考虑到其稳定的工作温度范围和广泛的应用兼容性,我们强烈推荐这些器件用于需要高性能运算放大器的设计项目中。

JM38510/13506BPA参数

参数
CMRR - 共模抑制比 -
Vos - 输入偏置电压 10μV
输出类型 Push-Pull
通道数量 1
-3db带宽 -
典型压摆率 2.8V/μs
每个通道的输出电流 30mA
电路数 1
最大工作供电电压 -
典型输入噪声电压密度 3.5nV/rtHz@ ±15V
电流 - 输入偏置 10nA
最小工作供电电压 -
典型增益带宽 8MHz
关闭 -
典型供电电流 -
放大器类型 General Purpose
10.16mm(Max)
7.11mm(Max)
5.08mm(Max)
通用封装 CDIP-8
安装方式 通孔安装
应用等级 军用级
包装方式 管装
