首页  >  产品百科  >  OPA548T

OPA548T

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS

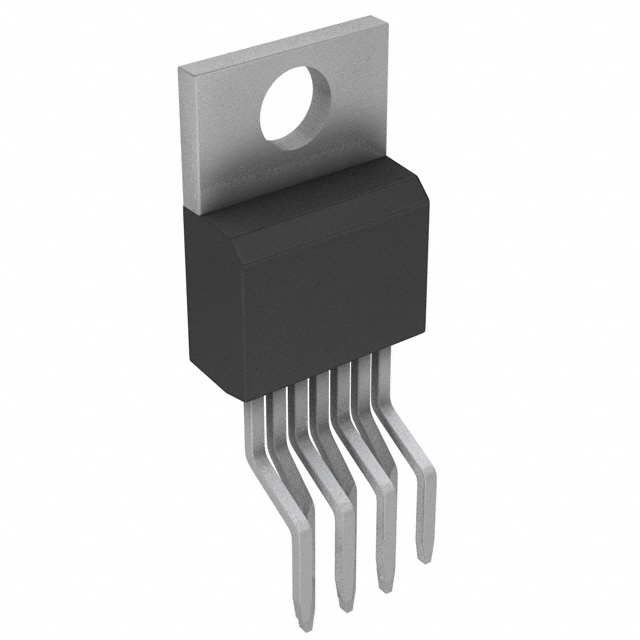

产品描述: Texas Instruments 功率运算放大器, 单通道, TO-220封装, 双/单电源, 通孔安装, 7引脚
供应商型号: 26M-OPA548T
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA548T

OPA548T概述

    OPA548 高电压高电流运算放大器技术手册

    1. 产品简介


    OPA548 是一款低成本、高电压和高电流的运算放大器,专为驱动广泛类型的负载而设计。由激光校准的单片集成电路上提供了出色的低电平信号精度和高输出电压及电流能力。该产品适用于多种应用领域,如阀门和执行器驱动器、伺服驱动器、电源供应、测试设备和传感器激励等。

    2. 技术参数


    - 宽供电范围:单电源供电(8 V 至 60 V),双电源供电(±4 V 至 ±30 V)
    - 高输出电流:连续输出电流 3 A,峰值输出电流 5 A
    - 宽输出电压摆幅
    - 完全保护:过热保护、可调限流、输出关闭控制、过温指示
    - 高转换速率:10 V/us
    - 低静态电流:在无负载状态下,静态电流典型值为 20 mA

    3. 产品特点和优势


    - 准确且可调的电流限制:通过调整 ILIM 引脚的输入信号,可以轻松设置电流限制在 0 A 到 5 A 之间。
    - 多功能 E/S 引脚:可用于禁用输出以减少功耗,并可以通过监测 E/S 引脚状态来判断是否处于热关断状态。
    - 出色的散热性能:可通过铜引脚方便地安装到散热器或电路板上,从而提供良好的热性能。
    - 易于使用和灵活的设计:无论是单电源还是双电源供电,都具备很好的设计灵活性。

    4. 应用案例和使用建议


    - 阀门和执行器驱动器:通过设置合适的电流限制,可以确保系统安全运行。
    - 音频放大器:利用高输出电流和宽输出电压摆幅,提供出色的音频质量。
    - 建议:在高噪声环境中,可以使用小电容连接 E/S 引脚和负电源(V–)以提高抗噪能力。此外,在设计系统时,应注意合理选择负载电容以避免过度补偿带来的振铃现象。

    5. 兼容性和支持


    - 兼容性:OPA548 可以与各种标准电路板布局兼容,支持 TO-220 和 DDPAK 封装。
    - 支持:TI 提供详尽的技术文档和社区资源,以帮助工程师解决设计过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:输出电流超限
    - 解决方法:检查 ILIM 引脚的设置,确保没有超过设定的最大电流值。
    - 问题:过热保护启动
    - 解决方法:检查散热情况,确保适当的散热措施到位。

    7. 总结和推荐


    OPA548 是一款高性能的高电压高电流运算放大器,具有高输出电流、宽输出电压摆幅、出色的散热能力和精确的电流限制等优点。它在阀门、执行器驱动器、音频放大器等多个应用领域表现出色。强烈推荐在需要高可靠性的高电流应用中使用 OPA548。

OPA548T参数

参数
最小工作供电电压 -
典型压摆率 10V/μs
电流 - 输入偏置 100nA
放大器类型 Power
典型输入噪声电压密度 90nV/rtHz@ ±30V
CMRR - 共模抑制比 -
Vos - 输入偏置电压 2mV
典型供电电流 17mA
最大工作供电电压 ±30V,60V
通道数量 1
输出类型 -
-3db带宽 -
关闭 关闭
每个通道的输出电流 5A
典型增益带宽 1MHz
电路数 1
10.67mm(Max)
4.7mm(Max)
8.51mm(Max)
通用封装 TO-220-7
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

OPA548T厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA548T数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA548T OPA548T数据手册

OPA548T封装设计

查看详情并下载
Symbol
Footprint
3D Model
