OPA336UA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 精密运算放大器, 单通道, SOIC封装, 单电源, 表面贴装, 8引脚
供应商型号: OPA336UA
供应商: 国内现货
标准整包数: 1000

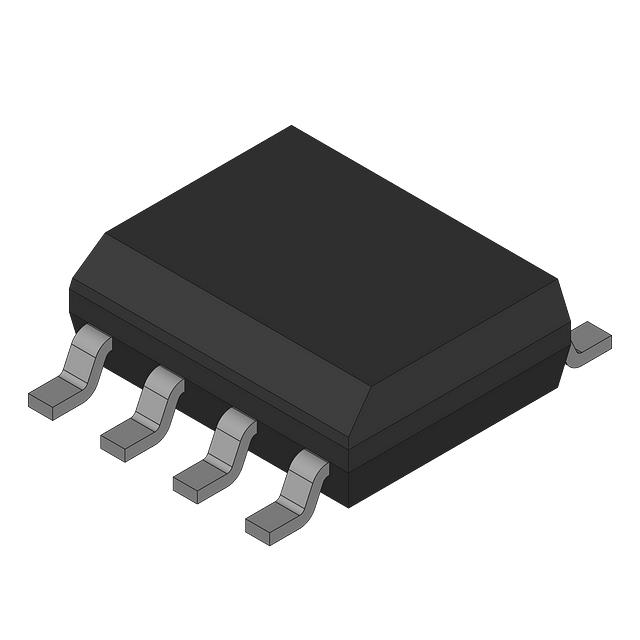

TEXAS INSTRUMENTS 运算放大器 OPA336UA

OPA336UA概述


    产品简介


    OPA336 系列微功率 CMOS 运算放大器是德州仪器(Texas Instruments)设计的一种适用于电池供电应用的单电源微功耗运算放大器。它们支持的操作电压低至2.1V,输出轨对轨且能将输出电压保持在离电源轨3mV以内。此系列包含单通道、双通道和四通道版本,具有高输入阻抗、低失调电压(最大125μV)和高开环增益(115dB),特别适合于便携式设备、高阻抗应用、光二极管前置放大器等场景。

    技术参数


    - 电源电压范围: 2.3V 至 5.5V
    - 失调电压: ±60 μV 至 ±2500 μV
    - 电源抑制比 (PSRR): 25 µV/V 至 100 µV/V
    - 输入偏置电流: ±1 pA 至 ±10 pA
    - 输入噪声密度 (1kHz): 40 nV/√Hz
    - 共模电压范围: -0.2V 至 V+ - 1V
    - 开环增益: 90 dB 至 115 dB
    - 增益带宽积 (GBW): 100 kHz
    - 小信号阶跃响应: 在25°C下,电压摆幅为20 mV/50 μs
    - 大信号阶跃响应: 在25°C下,电压摆幅为500 mV/200 μs
    - 静态电流: 每个放大器20 µA 至 38 µA
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    OPA336系列的优点包括:
    - 超低功耗: 每个放大器仅需20 µA 的静态电流,适用于电池供电设备。
    - 轨对轨输出: 输出电压范围覆盖几乎整个电源轨,提高了系统的灵活性。
    - 高精度: 最大失调电压仅为125 μV,适用于高精度应用。
    - 微封装: 提供多种微小尺寸封装,适合空间受限的应用。
    - 高温稳定性: 在广泛的温度范围内都能保持稳定的工作性能,适合恶劣环境下的使用。

    应用案例和使用建议


    应用案例:
    1. 便携式医疗设备: 使用OPA336作为前置放大器,可以精确处理生物电信号。
    2. 电池供电仪器: 由于其超低功耗,非常适合用于电池供电仪器中。
    使用建议:
    - 在使用中要注意输入电压不能超过最大值300 mV超出电源轨,避免损坏器件。
    - 如需要驱动较大电容负载时,可在输出端添加适当的电阻,以提高系统的稳定性。

    兼容性和支持


    兼容性:
    - 接口兼容性: OPA336 系列运放具有标准的引脚排列,易于与现有系统集成。
    - 封装选择: 提供包括SOT23-5、SO-8、MSOP-8等多种封装形式,方便不同应用场景的选择。
    支持和维护:
    - TI提供详细的文档和应用指南,支持用户设计过程中的所有问题。
    - 可通过TI官网下载macromodel进行设计分析。

    常见问题与解决方案


    - 问题: 输入电压超出电源轨范围导致设备损坏。
    - 解决方法: 使用串联电阻限制输入电流,确保不超过10 mA。
    - 问题: 遇到电容负载不稳定。
    - 解决方法: 在输出端添加一个50 Ω至100 Ω的电阻来改善稳定性。

    总结和推荐


    综合评估:
    - 优点: OPA336系列运放凭借其低功耗、轨对轨输出和出色的精度,在电池供电应用中表现出色,非常适合便携式设备和高阻抗应用。
    - 推荐: 对于需要长电池寿命和高精度处理的小型化设备,OPA336系列是理想的选择。其独特的特性和广泛的应用范围使其在市场上具有显著的竞争优势。
    总的来说,OPA336 系列运算放大器凭借其高性能和广泛的适用性,成为市场上非常受欢迎的产品之一。

OPA336UA参数

参数
关闭 关闭
-3db带宽 -
放大器类型 General Purpose
典型增益带宽 100KHz
通道数量 1
典型压摆率 30mV/μs
每个通道的输出电流 5mA
最大工作供电电压 5.5V
典型输入噪声电压密度 40nV/rtHz
电路数 1
典型供电电流 20μA
CMRR - 共模抑制比 -
输出类型 Rail to Rail
电流 - 输入偏置 1pA
最小工作供电电压 2.3V
Vos - 输入偏置电压 60μV
长*宽*高 4.9mm*3.91mm*1.58mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OPA336UA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA336UA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA336UA OPA336UA数据手册

OPA336UA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.5964
2000+ ¥ 10.327
3000+ ¥ 10.0576
库存: 13000
起订量: 1000 增量: 75
交货地:
最小起订量为:1000
合计: ¥ 10596.4
