OPA564AIDWD

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 39mA 40V/μs 102.8nV/rtHz 17MHz 关闭 1.5A 1 1 ±12V,24V 2mV 10pA General Purpose HSOP-20 贴片安装 12.82mm*7.52mm*2.35mm
供应商型号: OPA564AIDWD
供应商: 国内现货
标准整包数: 1000

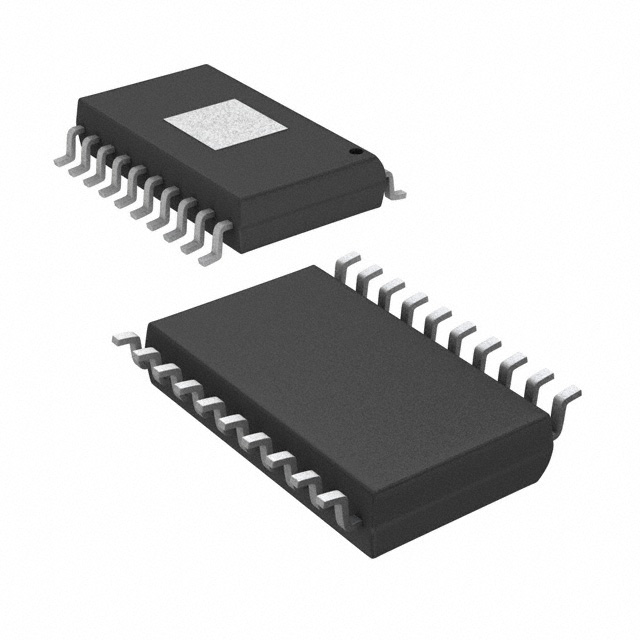

TEXAS INSTRUMENTS 运算放大器 OPA564AIDWD

OPA564AIDWD概述


    产品简介


    OPA564 是一款由德州仪器(Texas Instruments)生产的高性能功率运算放大器。它具备高输出电流(最高可达1.5A)、宽电源电压范围(单电源:+7V至+24V;双电源:±3.5V至±12V),以及大输出摆幅(在1.5A输出电流下可达到20VPP)。OPA564 主要应用于电力线通信、电机控制、激光二极管驱动和音频功率放大等领域。这些特性使得它在需要高电流驱动的应用中具有明显的优势。

    技术参数


    以下是根据技术手册中提取的主要技术规格和性能参数:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 高输出电流 0.4 | 1.5 | 2.0 | A |
    | 电源电压范围 | 单电源 | 7 | - | 24 | V |
    | 双电源 | ±3.5V 至 ±12V
    | 开环增益 80 | 108 | 120 | dB |
    | 增益带宽积 17 | - | - | MHz |
    | 输出阻抗 | 闭合环路 | - | 10 | - | Ω |
    | 输出电流限制范围 | ±0.4 至 ±2.0 | A |
    | 调整电流限制方程 | RSET ≅ (24k/ILIM) - 5kΩ | Ω |
    | 短路条件下的连续电流 | 1.5 | A |

    产品特点和优势


    - 高输出电流:OPA564 能够提供高达1.5A的输出电流,适用于需要驱动高电流负载的应用。
    - 宽电源电压范围:从+7V到+24V的单电源供电范围,使得它能适应各种不同的应用环境。
    - 内部保护机制:具备过热保护、电流限制和诊断标志功能,增强了可靠性和安全性。
    - 高速响应:增益带宽积为17MHz,全功率带宽在10VPP时达到1.3MHz,使得其在高频信号处理方面表现出色。

    应用案例和使用建议


    OPA564 广泛应用于电力线通信、电机控制、激光二极管驱动和音频功率放大等领域。例如,在电力线通信系统中,OPA564可以用于提高系统的稳定性和信号传输质量。
    使用建议:
    - 在连接感性负载时,需注意输出电流的限制,避免因过载而导致的损坏。
    - 使用时应确保良好的散热设计,尤其是在连续运行或驱动大电流负载的情况下。

    兼容性和支持


    OPA564 支持多种供电模式,能够适应单电源和双电源供电需求。厂商提供了详尽的技术文档和支持服务,包括详细的电气特性和封装信息,有助于开发人员更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 设备出现过热现象,如何处理?
    - A: 检查设备的散热情况,确保周围环境通风良好。如果依然过热,检查负载电流是否超过额定值,并适当降低负载电流。

    2. Q: 设备启动后无输出,怎么办?
    - A: 检查输入信号是否正确连接,确认是否有足够的电源电压。同时检查是否存在过流保护触发的情况,重新调整负载电流设置。

    总结和推荐


    总体而言,OPA564是一款功能强大且应用广泛的功率运算放大器。它具备高输出电流、宽电源电压范围以及内部保护机制,使其在多种工业应用场景中表现出色。推荐开发人员在需要高电流驱动的项目中考虑使用OPA564,以实现高效可靠的信号放大和处理。

OPA564AIDWD参数

参数
放大器类型 General Purpose
输出类型 -
典型压摆率 40V/μs
电路数 1
典型供电电流 39mA
每个通道的输出电流 1.5A
通道数量 1
关闭 关闭
最大工作供电电压 ±12V,24V
典型增益带宽 17MHz
典型输入噪声电压密度 102.8nV/rtHz
电流 - 输入偏置 10pA
CMRR - 共模抑制比 -
最小工作供电电压 -
-3db带宽 -
Vos - 输入偏置电压 2mV
长*宽*高 12.82mm*7.52mm*2.35mm
通用封装 HSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

OPA564AIDWD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA564AIDWD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA564AIDWD OPA564AIDWD数据手册

OPA564AIDWD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 34.0194
2000+ ¥ 33.1545
3000+ ¥ 32.2896
库存: 12000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 34019.4
