OPA2677IRGVR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 18mA(x2 Channels) 2KV/μs 2.6nV/rtHz 220MHz 500mA 2 2 12.6V 800μV 10μA 250MHz Current Feedback QFN 贴片安装,黏合安装 4mm*4mm*900μm
供应商型号: 25E-OPA2677IRGVR
供应商: 国内现货
标准整包数: 1

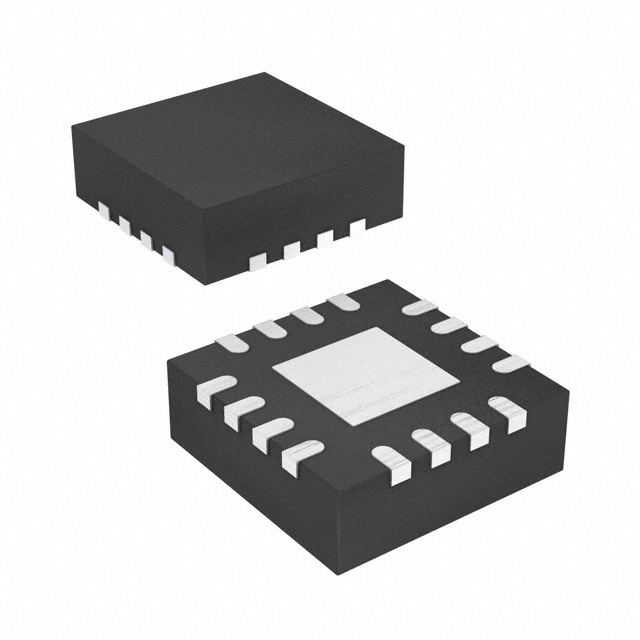

TEXAS INSTRUMENTS 运算放大器 OPA2677IRGVR

OPA2677IRGVR概述


    产品简介


    OPA2677 双路宽频高输出电流运算放大器
    OPA2677是一款高性能的双路运算放大器,具备宽频带(200MHz)和高输出电流(500mA)的特点。其主要应用于各类宽带信号处理场合,如xDSL线驱动、电缆调制解调器驱动及视频信号处理等领域。此运算放大器能在单个+12V电源下工作,并且具有极低的静态功耗,使其适用于多种便携式或电池供电的系统中。

    技术参数


    主要技术参数:
    - 工作电压范围:+5V 到 +12V 单电源;±2.5V 到 ±6V 双电源
    - 小信号带宽:220MHz(增益为+1),200MHz(增益为+4)
    - 输出电压摆幅:±5V
    - 最大输出电流:500mA
    - 斜率:1800V/µs
    - 静态电流:18mA
    - 温度范围:-40°C 至 +85°C
    - 最大功率:1W
    电气特性:
    - 输入偏置电流:最大值为±10µA
    - 共模抑制比(CMRR):≥55dB
    - 电源抑制比(PSRR):≥56dB
    - 电压噪声密度:2nV/√Hz(@1MHz)

    产品特点和优势


    - 宽泛的工作电压范围:支持+5V至+12V的单电源供电,或者±2.5V至±6V的双电源供电,增强了设备的灵活性和适应性。
    - 优异的高频性能:拥有220MHz(增益为+1)的小信号带宽和1800V/µs的斜率,使它非常适合高速数据传输应用。
    - 强大的驱动能力:能提供高达500mA的输出电流,可以轻松应对各种负载需求。
    - 低功耗设计:仅18mA的静态电流消耗,延长了设备的运行时间,特别是在电池供电的应用中表现出色。

    应用案例和使用建议


    应用案例:
    1. xDSL 线路驱动:OPA2677可用来提升DSL信号的传输性能,确保数据流稳定可靠。
    2. 宽带视频信号驱动:该运算放大器能够有效处理视频信号,实现高质量图像的长距离传输。
    3. 单电源 ADSL 上行驱动:例如,应用于ADSL调制解调器中,用于将模拟信号转换为数字信号,进而进行网络传输。
    使用建议:
    - 在设计过程中,建议采用合理的反馈电阻值来优化频率响应,以避免相位滞后导致的稳定性问题。
    - 在驱动容性负载时,建议加入隔离电阻以增加零点,从而改善系统的稳定性。
    - 在高频率应用中,应当注意保持良好的散热条件,避免过热损坏器件。

    兼容性和支持


    - 兼容性:OPA2677与多种标准的单电源和双电源供电系统兼容,适合于不同的应用需求。
    - 支持:德州仪器提供了详尽的技术文档和支持服务,包括SPICE模型、参考设计以及客户支持热线,确保用户的使用顺畅。

    常见问题与解决方案


    常见问题:
    1. 输出电压不稳定:这可能是由于负载阻抗匹配不当或电源纹波过大造成的。
    解决方案:确保正确的负载阻抗匹配,并在电源端加入滤波电容以减少纹波影响。
    2. 温度过高导致的性能下降:高温环境下,OPA2677的输出电压和电流可能会下降。
    解决方案:采取适当的散热措施,如使用散热片或强制风冷,确保设备工作在允许的温度范围内。

    总结和推荐


    综上所述,OPA2677是一款专为高性能应用设计的运算放大器,它具备卓越的宽频特性、强大的输出能力和低功耗的优势,非常适合用于宽带视频处理、xDSL线路驱动以及电缆调制解调器等领域。如果你正在寻找一款集高效率与低成本于一体的高效能运放,那么OPA2677无疑是你的最佳选择。强烈推荐使用该产品来满足上述应用场景的需求。

OPA2677IRGVR参数

参数
最大工作供电电压 12.6V
放大器类型 Current Feedback
电路数 2
-3db带宽 250MHz
通道数量 2
典型输入噪声电压密度 2.6nV/rtHz
典型压摆率 2KV/μs
输出类型 -
Vos - 输入偏置电压 800μV
CMRR - 共模抑制比 -
典型供电电流 18mA(x2 Channels)
每个通道的输出电流 500mA
典型增益带宽 220MHz
电流 - 输入偏置 10μA
最小工作供电电压 -
关闭 -
长*宽*高 4mm*4mm*900μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

OPA2677IRGVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2677IRGVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2677IRGVR OPA2677IRGVR数据手册

OPA2677IRGVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
