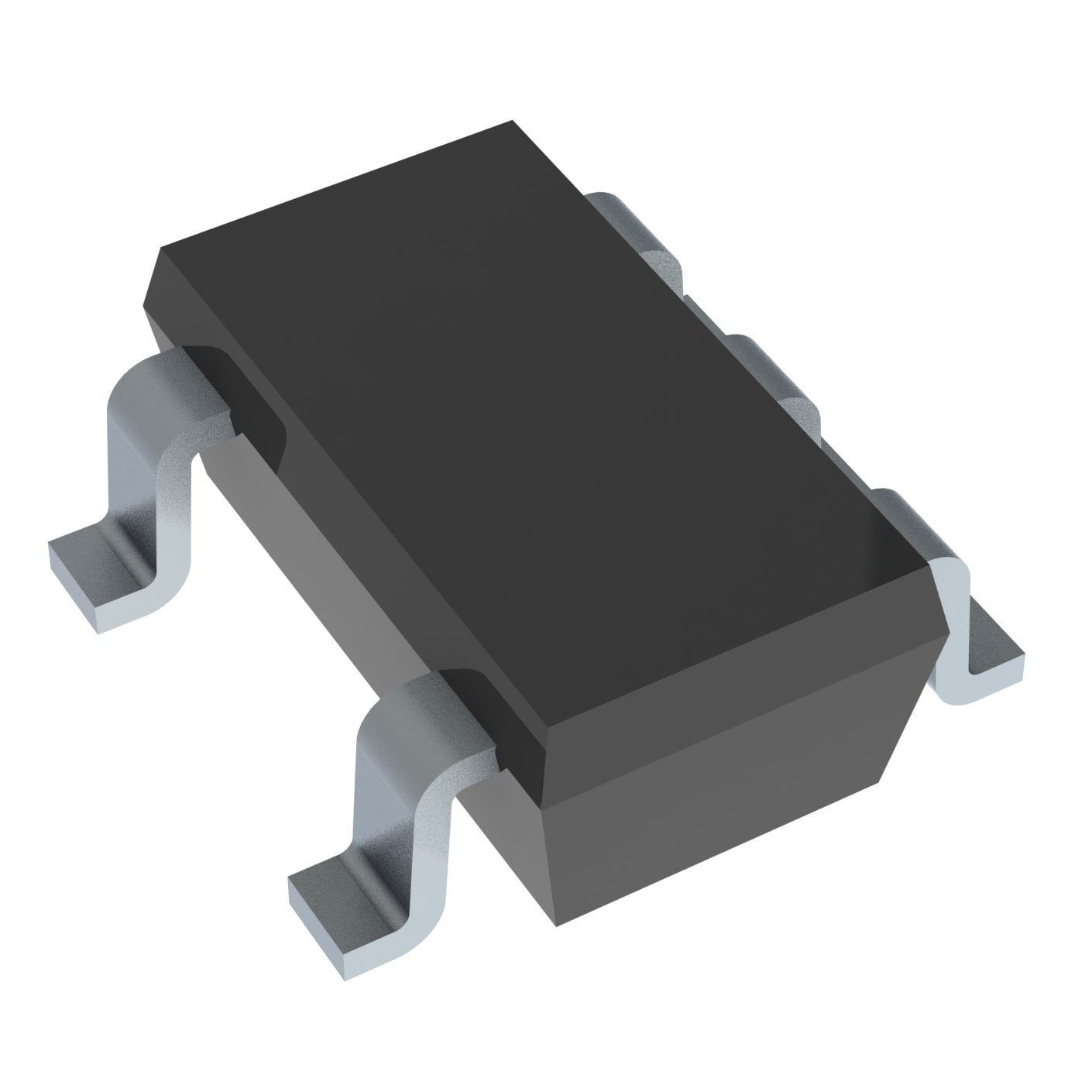

OPA694IDBVR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.8mA 1.7KV/μs 2.1nV/rtHz 90dB 80mA 1 1 4.5V ±6.3V 500μV 5μA 1.5GHz Current Feedback SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: OPA694IDBVR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA694IDBVR

OPA694IDBVR概述

    OPA694 Wideband, Low-Power, Current Feedback Operational Amplifier

    1. 产品简介


    产品类型:OPA694是一款宽带、低功耗、电流反馈运算放大器。
    主要功能:具备高增益、低电源电流、高速率及低差分增益/相位误差等特性。改进的输出级提供±80mA的输出驱动能力,带载电压裕量小于1.5V。
    应用领域:适用于RF预放大、矩阵开关缓冲、差分接收、ADC驱动等多种应用。适用于高密度视频路由器,特别是在视频线驱动中表现出色。

    2. 技术参数


    - 供电范围:±3.5V至±6.3V
    - 工作温度范围:-40°C至+85°C
    - 电源电流:最大5.8mA(±5V时)
    - 电源抑制比:最小50dB
    - 输出电压范围:无负载±4V,带载±3.6V
    - 输出电流:无负载±80mA,短路输出电流±200mA
    - 信号带宽:增益为+1时,小信号带宽1.5GHz;增益为+2时,大信号带宽675MHz
    - 摆率:2V阶跃时,最大摆率为1700V/ms
    - 失调电压:±0.5mV(最大值)

    3. 产品特点和优势


    - 超宽带宽:在增益为+2时,小信号带宽可达690MHz,大信号带宽为675MHz,满足高性能需求。
    - 低功耗:仅为5.8mA(±5V供电时),适合便携式和电池供电设备。
    - 高摆率:1700V/ms的摆率使其能处理高速变化的信号。
    - 优秀的直流精度:差分增益/相位误差极低,适合视频传输应用。
    - 改进的输出级:提供±80mA的输出驱动能力,同时具有<1.5V的输出电压裕度。
    - 绿色包装:采用Pb-free和Green SOT23-5封装,符合环保标准。

    4. 应用案例和使用建议


    应用场景:OPA694广泛应用于RF预放大、矩阵开关缓冲、差分接收、ADC驱动等。例如,在RF预放大应用中,其卓越的第三阶截点性能(70MHz时)使得它能够在较低静态功耗下表现优异。
    使用建议:
    - 在设计过程中,需根据具体应用需求选择合适的反馈电阻(RF)以优化带宽。
    - 考虑到温度变化对性能的影响,需要适当调整输入偏置和失调电流以确保稳定运行。

    5. 兼容性和支持


    - 兼容性:OPA694可与多种现有系统兼容,且有多种封装形式(SO-8、SOT23-5),便于集成到不同类型的电路板上。
    - 支持:德州仪器提供了详尽的技术文档和在线支持,有助于用户快速上手并解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题一:输出电压不稳定。
    - 解决方案:检查电源电压是否稳定,确保外部负载不会超过其额定范围。

    - 问题二:噪声较大。
    - 解决方案:考虑添加适当的滤波电路,如RC低通滤波器,减少噪声干扰。

    - 问题三:输出电流受限。
    - 解决方案:检查电路是否过载,适当增加电源电压,或者调整外部负载。

    7. 总结和推荐


    OPA694作为一款高性能、低功耗的宽带电流反馈运算放大器,非常适合高密度视频路由器、RF预放大等领域应用。其卓越的直流精度、高带宽和低功耗等特点使其在市场上具有较高的竞争力。对于追求高性能、可靠性的工程师而言,OPA694是理想的选择。因此,强烈推荐此产品。

OPA694IDBVR参数

参数
典型增益带宽 -
最小工作供电电压 4.5V
电流 - 输入偏置 5μA
输出类型 -
Vos - 输入偏置电压 500μV
通道数量 1
典型输入噪声电压密度 2.1nV/rtHz
-3db带宽 1.5GHz
最大工作供电电压 ±6.3V
CMRR - 共模抑制比 90dB
典型压摆率 1.7KV/μs
每个通道的输出电流 80mA
关闭 -
电路数 1
典型供电电流 5.8mA
放大器类型 Current Feedback
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
