首页  >  产品百科  >  OPA227P

OPA227P

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 低噪声,精密运算放大器, 单通道, PDIP封装, 双电源, 通孔安装, 8引脚
供应商型号: OPA227P
供应商: 云汉优选
标准整包数: 1

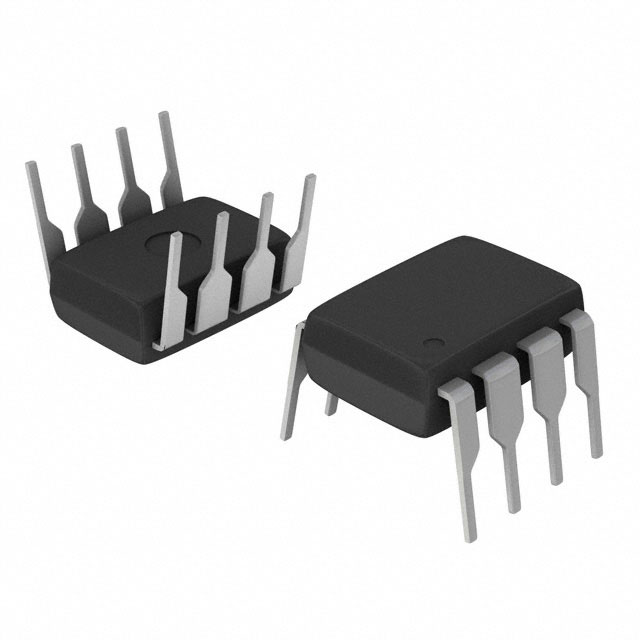

TEXAS INSTRUMENTS 运算放大器 OPA227P

OPA227P概述

    高精度低噪声运算放大器:OPAx22x系列

    1. 产品简介


    OPAx22x系列运算放大器 是由德州仪器(Texas Instruments)生产的一系列高精度、低噪声运算放大器。这些放大器将低噪声与宽频带结合在一起,使其成为需要同时实现交流和精密直流性能的应用的理想选择。产品包括OPA227, OPA2227, OPA4227,以及OPA228, OPA2228, OPA4228。

    2. 技术参数


    以下是OPAx22x系列运算放大器的技术规格、性能参数和工作环境等信息:
    - 频率响应
    - OPA227: 带宽8 MHz,增益带宽积(GBW)8 MHz,摆率2.3 V/µs,建立时间(至1%)5 µs
    - OPA228: 带宽33 MHz,增益带宽积(GBW)33 MHz,摆率10 V/µs,建立时间(至1%)1.5 µs
    - 输入噪声
    - 输入电压噪声密度(10 Hz时)3 nV/√Hz
    - 输入电流噪声密度(1 kHz时)0.4 pA/√Hz
    - 电源范围
    - ±2.5 V 至 ±18 V
    - 环境条件
    - 操作温度范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C

    3. 产品特点和优势


    OPAx22x系列运算放大器的主要特点和优势如下:
    - 低噪声: 具有出色的噪声性能,适用于音频及测量应用。
    - 宽带宽: OPA227 和 OPA228 分别提供8 MHz和33 MHz的带宽,满足不同应用需求。
    - 高速度: OPA228 拥有10 V/µs的高摆率,适用于需要快速响应的应用。
    - 高精度: 电压偏移为±75 µV,共模抑制比达到138 dB。
    - 低成本和低功耗: 在保证性能的同时,具有较低的成本和功耗。

    4. 应用案例和使用建议


    应用案例:
    - 专业音频设备: OPA22x系列适用于专业音频系统,确保高质量的音质。
    - 电信设备: 高速数据传输需要稳定的信号处理,OPAx22x可以有效支持。
    - 地球物理分析: 对于需要高精度测量的应用,OPAx22x提供了可靠的解决方案。
    使用建议:
    - 在选择具体型号时,考虑所需的带宽和功率要求。例如,对于需要更高带宽的应用,可优先选择OPA228。
    - 保持电路设计简单,减少外部干扰,有助于提高系统的稳定性和精度。

    5. 兼容性和支持


    - 兼容性: OPA22x系列是OP-27和OP-37的直接替代品,具备相同的引脚配置。
    - 技术支持: 德州仪器提供了详尽的技术文档和支持服务,包括数据手册、应用指南和在线论坛。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 噪声过大 | 检查电源滤波器是否正确安装,尝试更换更稳定的电源供应。|
    | 输出失真 | 调整放大器的偏置电压,确保偏置电压稳定。|
    | 系统不稳定 | 检查输入信号的阻抗匹配,确保连接合理。|

    7. 总结和推荐



    总结

    :
    OPAx22x系列运算放大器以其卓越的低噪声性能、宽广的带宽和高精度而闻名。它们特别适合对性能要求极高的专业音频和电信应用。
    推荐:
    对于需要高性能运算放大器的应用,特别是那些需要低噪声和高精度的场合,我们强烈推荐使用OPAx22x系列。它们不仅能够提供出色的性能,而且成本效益显著,非常适合长期使用。

OPA227P参数

参数
通道数量 1
CMRR - 共模抑制比 -
电流 - 输入偏置 2.5nA
关闭 关闭
典型供电电流 3.7mA
电路数 1
典型输入噪声电压密度 3.5nV/rtHz
放大器类型 General Purpose
-3db带宽 -
典型压摆率 2.3V/μs
最大工作供电电压 ±18V
典型增益带宽 8MHz
最小工作供电电压 -
每个通道的输出电流 45mA
输出类型 Rail to Rail
Vos - 输入偏置电压 5μV
长*宽*高 9.81mm*6.35mm*4.57mm
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

OPA227P厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA227P数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA227P OPA227P数据手册

OPA227P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 36.6171
3000+ ¥ 35.724
6000+ ¥ 34.5332
库存: 49148
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 36617.1
直接购买
加入购物车
