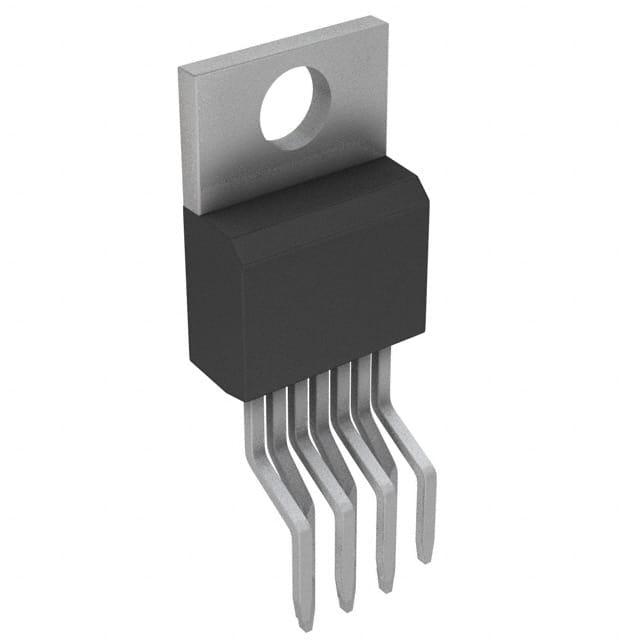

OPA453TA-1

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5mA 38V/μs 21nV/rtHz 7.5MHz 关闭 50mA 1 1 ±40V 1mV 7pA General Purpose TO-220-7 通孔安装 10.16mm*8.34mm*4.6mm
供应商型号: OPA453TA-1
供应商: 国内现货
标准整包数: 1000

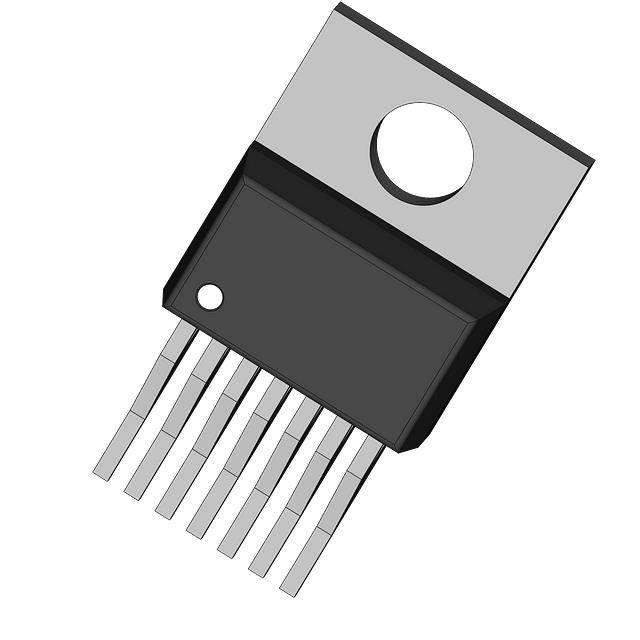

TEXAS INSTRUMENTS 运算放大器 OPA453TA-1

OPA453TA-1概述


    产品简介


    OPA452 和 OPA453 是德州仪器(TI)生产的高性能运算放大器,具备高电压(80V)和大电流能力(50mA)。这两个型号主要应用于需要高精度、宽输出电压摆幅和稳定性的应用场景。它们的设计初衷是提供一种低功耗且易于使用的高可靠性放大器,适用于多种不同的应用领域,包括但不限于传感器驱动、音频放大器和伺服驱动器。

    技术参数


    - 供电范围:±10V 到 ±40V
    - 最大输出负载电流:50mA 持续输出
    - 输出电压摆幅:1V 到电源轨
    - 保护功能:过热保护,输出电流限制
    - 工作温度范围:-40°C 至 +125°C
    - 封装选项:TO220-7 和 DDPACK-7 表面贴装
    - 封装形式:7 引脚直式 TO-220、7 引脚表面贴装 DDPACK 和 7 引脚交错式 TO-220
    - 引脚定义:
    - NC:未连接
    - V-:负电源
    - V+:正电源
    - VIN-:反相输入
    - VIN+:同相输入
    - V0:输出
    - Flag:热关断状态指示器

    产品特点和优势


    1. 高稳定性:适合宽电源范围 ±10V 到 ±40V,内部激光修整,保证了低水平精度和宽输出摆幅。
    2. 集成保护功能:内部具有过温保护和过流保护,确保在过载条件下的可靠性和稳定性。
    3. 广泛应用温度范围:-40°C 到 +125°C 的广泛温度范围内表现稳定。
    4. 卓越的带宽性能:OPA452 具有 1.8MHz 的增益带宽积,而 OPA453 在增益大于 5 的情况下达到 7.5MHz 的带宽。
    5. 方便的接口设计:适合各种配置的接线方式和逻辑接口设计,如与 HCT 和 CMOS 逻辑电路的兼容性。

    应用案例和使用建议


    应用案例
    1. 传感器驱动:用于驱动压电传感器,这类传感器对信号的精确度要求很高。
    2. 音频放大器:可以作为音频放大器的核心部分,提供高质量的音频输出。
    3. 伺服驱动器:适用于伺服系统的信号处理和功率放大。
    4. 测试设备:用于工业测试设备,需要高电压和大电流输出的应用场景。
    使用建议
    1. 正确的电源管理:为确保最佳性能,建议在电源端使用适当的旁路电容,以减少噪声干扰。
    2. 散热管理:确保芯片在工作时有良好的散热条件,尤其是在高负载条件下。
    3. 逻辑接口选择:根据不同的逻辑接口需求,可以选择适当的电阻值来保证逻辑电平的正确输出。

    兼容性和支持


    OPA452 和 OPA453 与大多数常见的逻辑接口兼容,如 HCT 和 CMOS 逻辑门。德州仪器提供了详尽的技术支持文档和应用指南,以帮助用户更好地理解和应用这些器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不正确 | 确认电源电压正确,检查输入信号和反馈网络 |
    | 过热保护触发 | 检查散热系统,确认供电电压和负载电流没有超过规定范围 |
    | 输入偏置电流异常 | 检查输入端接电阻,确保输入信号符合器件的输入范围 |

    总结和推荐


    OPA452 和 OPA453 都是非常优秀的高电压大电流运算放大器,尤其适合需要高精度和宽输出范围的应用场合。无论是在传感器驱动还是音频放大器中,这些放大器都能提供出色的性能。德州仪器提供的技术支持和丰富的资料也使得这些器件的使用变得更加便捷。因此,对于需要高性能运算放大器的应用,强烈推荐使用 OPA452 或 OPA453。

OPA453TA-1参数

参数
CMRR - 共模抑制比 -
电路数 1
通道数量 1
典型输入噪声电压密度 21nV/rtHz
每个通道的输出电流 50mA
放大器类型 General Purpose
典型压摆率 38V/μs
电流 - 输入偏置 7pA
最大工作供电电压 ±40V
最小工作供电电压 -
关闭 关闭
输出类型 -
-3db带宽 -
典型增益带宽 7.5MHz
典型供电电流 5.5mA
Vos - 输入偏置电压 1mV
长*宽*高 10.16mm*8.34mm*4.6mm
通用封装 TO-220-7
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

OPA453TA-1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA453TA-1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA453TA-1 OPA453TA-1数据手册

OPA453TA-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 33.9722
2000+ ¥ 33.1085
3000+ ¥ 32.2448
库存: 26000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 33972.2
