OPA454AIDDA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 功率运算放大器, 单通道, SOIC封装, 双/单电源, 表面贴装, 8引脚
供应商型号: 26M-OPA454AIDDA
供应商: 云汉优选
标准整包数: 1

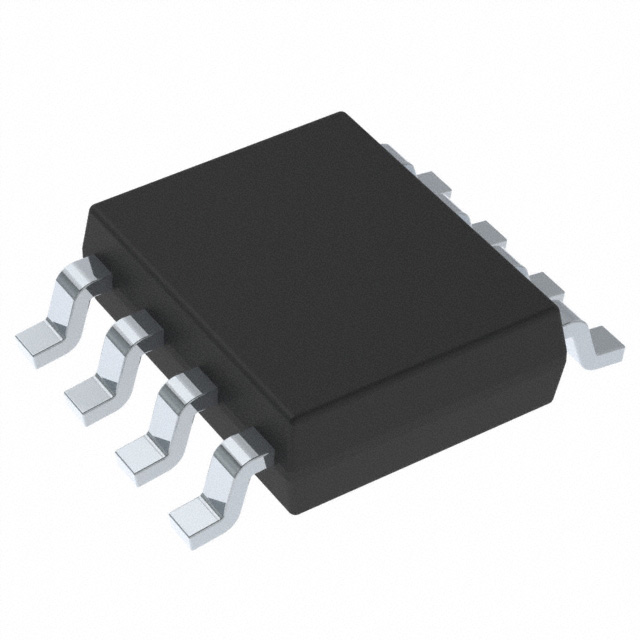

TEXAS INSTRUMENTS 运算放大器 OPA454AIDDA

OPA454AIDDA概述

    # 高性能高电压运算放大器:OPA454 技术解析

    产品简介


    OPA454 是一款高性能的高电压(最高可达100V)大电流(50mA)运算放大器,专为需要卓越驱动能力和宽动态范围的应用而设计。该芯片具有高精度、宽输出电压摆幅和优异的稳定性,是测试仪器、高压电源管理、音频放大器等领域的理想选择。其独特的输出独立启用/禁用功能使其在多种电路设计中表现出色。
    主要功能
    - 宽电源电压范围:±5V 至 ±50V 或单电源供电 10V 至 100V。
    - 高输出负载驱动能力:IO > ±50mA。
    - 宽输出电压摆幅:接近电源电压的 1V。
    - 独立输出启停控制。
    - 内置过温保护及电流过载保护。
    - 工作温度范围:-40°C 至 +85°C。
    应用领域
    - 测试和测量设备。
    - 光电二极管高电流传感。
    - 压电晶体驱动。
    - 功率转换与伺服控制。
    - 音频信号放大。
    - 高压合规电流源。
    - 高压电源管理。

    技术参数


    以下是 OPA454 的关键技术指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压范围 | ±5 V | ±50 V
    | 输出负载电流 | -50 mA | ±50 mA | +50 mA| mA |
    | 输出电压摆幅 | 1 V 靠近电源轨 | V |
    | 开环增益 | 100 | 130 dB |
    | 增益带宽积 | 2.5 MHz |
    | 输入偏置电流 | ±1.4 | ±100 | pA |
    | 输入失调电压 | ±0.2 | ±4 | mV |
    | 噪声密度 (10 kHz) | 35 nV/√Hz |
    | 温度范围 | -40 +85 | °C |
    该芯片具有优异的线性性能,能够在广泛的电压范围内提供稳定的输出,并具备可靠的热管理和保护机制。

    产品特点和优势


    OPA454 的主要优势体现在以下几个方面:
    1. 高电压与高电流驱动能力:能够在高达 100V 的电源电压下正常工作,同时提供超过 50mA 的输出电流。
    2. 独立启用/禁用功能:无需中断输入信号即可关闭输出,减少功耗并保护负载。
    3. 高精度和低噪声:在高增益条件下仍能保持出色的输入偏置电流和输入失调电压性能。
    4. 过温保护与过流保护:确保长时间运行中的可靠性,防止损坏。
    5. 易于集成:采用小型 SO PowerPAD 封装,方便散热和布局。

    应用案例和使用建议


    典型应用场景
    - 测试设备:用于精密电压测量和信号调节。
    - 光电二极管驱动:适用于高电流感应的光电器件。
    - 功率放大:实现高效的音频功率放大。
    使用建议
    - 在高电压环境下工作时,需注意正确配置外部电路以避免过载现象。
    - 使用适当的热沉材料和散热设计,确保芯片运行在最佳温度范围内。
    - 根据负载需求调整供电电压,以充分利用芯片的输出能力。

    兼容性和支持


    OPA454 与同系列其他型号(如 OPA445、OPA452)引脚兼容,便于升级和替换。德州仪器(TI)提供了详尽的技术文档和在线支持资源,包括参考设计、应用指南和技术论坛,帮助开发者快速部署解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不足 | 检查供电电压是否满足要求 |
    | 过热报警 | 检查散热设计是否合理 |
    | 噪声过大 | 调整滤波电路以降低高频干扰 |

    总结和推荐


    综上所述,OPA454 是一款集高精度、高可靠性和易用性于一体的高性能运算放大器,非常适合需要处理高电压和高电流的应用场景。其卓越的特性使其成为工业和专业领域中不可或缺的核心组件。
    推荐指数:★★★★★
    适用人群:对电压范围和电流驱动能力有较高要求的设计工程师。

OPA454AIDDA参数

参数
每个通道的输出电流 150mA
典型增益带宽 2.5MHz
输出类型 -
-3db带宽 -
最小工作供电电压 10V
通道数量 1
最大工作供电电压 ±50V,100V
典型供电电流 3.2mA
典型输入噪声电压密度 300nV/rtHz@ ±50V
CMRR - 共模抑制比 -
Vos - 输入偏置电压 200μV
放大器类型 General Purpose
典型压摆率 13V/μs
关闭 关闭
电路数 1
电流 - 输入偏置 1.4pA
5mm(Max)
4mm(Max)
1.7mm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

OPA454AIDDA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA454AIDDA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA454AIDDA OPA454AIDDA数据手册

OPA454AIDDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
