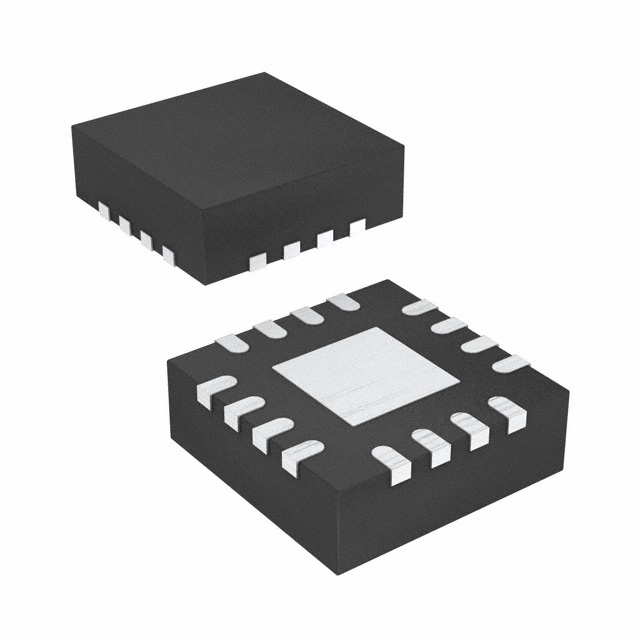

THS3217IRGVT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 55mA 5KV/μs 3.2nV/rtHz@ ±6V 关闭 100mA 1 1 ±7.9V,15.8V 18mV 1μA 800MHz Differential QFN 贴片安装,黏合安装
供应商型号: THS3217IRGVT
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 THS3217IRGVT

THS3217IRGVT概述

    THS3217 DAC Output Amplifier:一种高性能、低失真的信号处理芯片

    产品简介


    THS3217是一款数字到模拟转换器(DAC)输出放大器,专为实现从差分信号到单端信号的转换而设计。它内置一个高增益输入级和可配置增益的输出级,适用于多种应用场合,如任意波形发生器(AWG)输出驱动、前驱动器和单电源高容性负载驱动。该芯片采用2级放大器系统设计,能够提供低失真、直流耦合的信号处理能力,满足宽频范围内的信号处理需求。

    技术参数


    - 输入级:内部增益2 V/V;具备缓冲差分输入;具有单端低阻抗输出。
    - 输出级:增益外部可配置;全功率带宽可达500 MHz(5 VPP);压摆率高达5000 V/μs。
    - 失真度:在20 MHz频率下,对于5 VPP到100Ω负载的2阶谐波失真(HD2)为-60 dBc;3阶谐波失真(HD3)为-75 dBc。
    - 电源电压范围:差分供电±4 V至±7.9 V;单端供电8 V至15.8 V。
    - 绝对最大额定值:供应电压差不超过16.2 V;输入/输出电压在(-VCC)至(+VCC)之间;持续输入电流±10 mA;连续输出电流±30 mA;工作温度范围-55°C至105°C。

    产品特点和优势


    THS3217拥有高增益输入级和可配置的输出级,使得它在数字到模拟信号转换过程中展现出优异的性能。其主要特点是低失真、高带宽和快速响应时间。通过其内置的2倍增益的多路复用器,用户可以灵活选择输入路径,从而实现更广泛的应用场景。其优异的单端低阻抗输出能力特别适合于需要高精度信号传输的场合。

    应用案例和使用建议


    THS3217广泛应用于任意波形发生器(AWG)输出驱动、前驱动器和单电源高容性负载驱动等场景。在实际应用中,用户可以根据具体的需求选择合适的电源电压范围和外部组件。例如,在设计宽频任意波形发生器时,可以通过外部滤波器进一步提高系统的稳定性和动态范围。
    使用建议:
    - 在选择电源电压时,应根据具体应用的需求和芯片的最大额定值进行合理选择。
    - 考虑到信号完整性,外部滤波器的选择和布局也非常重要。
    - 在高频率应用中,注意散热设计,避免由于过热导致的性能下降。

    兼容性和支持


    THS3217支持与新兴的高速德州仪器DACs兼容,如DAC38J82,这使其在任意波形发生器(AWG)应用中表现优异。制造商提供了详尽的技术文档和支持,帮助用户更好地理解和使用这款芯片。

    常见问题与解决方案


    1. 问题:在高温环境下,输出信号出现了严重的失真。
    - 解决方案:检查并确保供电电压和负载条件符合推荐操作条件。如果问题仍然存在,考虑增加外部散热措施或降低系统的工作温度。

    2. 问题:输出信号的噪声水平较高。
    - 解决方案:确保电源供应的稳定性,并检查是否有其他电路引起的干扰。使用适当的滤波器减少噪声的影响。

    总结和推荐


    THS3217凭借其低失真、高带宽和快速响应等优点,在宽频信号处理领域表现出色。适用于多种应用场景,特别是需要高精度信号传输和低失真的场合。考虑到其出色的性能和广泛应用范围,强烈推荐将其用于高性能信号处理应用中。同时,制造商提供的技术支持和丰富的技术文档也将大大简化产品的集成过程。

THS3217IRGVT参数

参数
通道数量 1
最大工作供电电压 ±7.9V,15.8V
电流 - 输入偏置 1μA
-3db带宽 800MHz
每个通道的输出电流 100mA
典型输入噪声电压密度 3.2nV/rtHz@ ±6V
关闭 关闭
典型压摆率 5KV/μs
输出类型 -
典型供电电流 55mA
放大器类型 Differential
CMRR - 共模抑制比 -
典型增益带宽 -
电路数 1
Vos - 输入偏置电压 18mV
最小工作供电电压 -
4.15mm(Max)
4.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
