OPA211IDGKR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.6mA 27V/μs 2nV/rtHz 80MHz 关闭 Rail to Rail 30mA 1 1 ±18V,36V 30μV 60nA General Purpose VSSOP-8 贴片安装,黏合安装 3mm*3mm*970μm
供应商型号: OPA211IDGKR
供应商: 云汉优选
标准整包数: 10

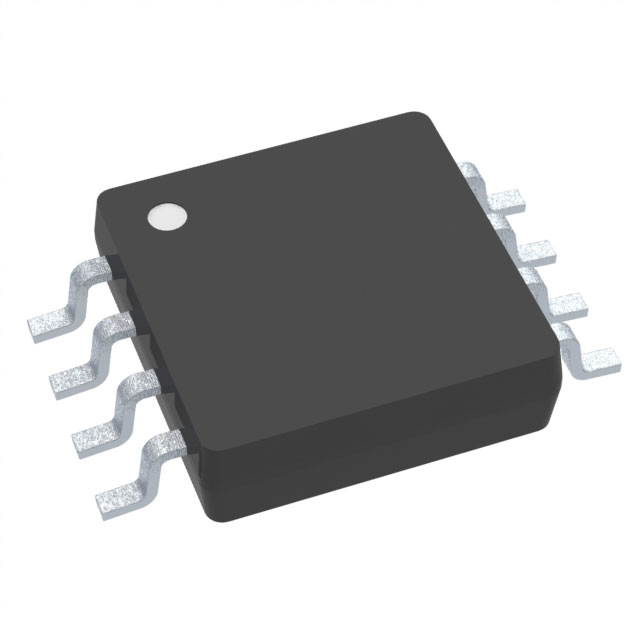

TEXAS INSTRUMENTS 运算放大器 OPA211IDGKR

OPA211IDGKR概述


    产品简介


    OPAx211系列精密运算放大器是一款具有超低噪声、低功耗特性的精密运算放大器。该系列产品主要用于需要高精度和低噪声信号处理的应用场景。OPAx211主要包括单通道版本(如OPA211)和双通道版本(如OPA2211)。它们广泛应用于专业音频前置放大器、医疗仪器、超声波放大器以及各种数据采集系统中。

    技术参数


    - 电压噪声密度:1.1 nV/√Hz(典型值)
    - 输入电压噪声:80 nVPP(0.1至10 Hz)
    - 总谐波失真加噪声(THD+N):-136 dB(增益为1,频率为1 kHz)
    - 失调电压:125 μV(最大值)
    - 失调电压漂移:0.35 μV/°C(典型值)
    - 供电电流:3.6 mA/通道(典型值)
    - 增益带宽积(GBW):80 MHz(增益为100),45 MHz(增益为1)
    - 摆率:27 V/μs
    - 16位稳定时间:700 ns
    - 供电范围:±2.25V 至 ±18V 或 4.5V 至 36V
    - 输出电流:30 mA
    - 封装形式:SON-8(3 mm × 3 mm)、VSSOP-8、SOIC-8

    产品特点和优势


    OPAx211系列具备多项独特优势,使其在市场上具有很强的竞争力:
    - 超低噪声:输入电压噪声仅为1.1 nV/√Hz,确保了卓越的信号保真度。
    - 高稳定性:典型失调电压仅为125 μV,且温度漂移低至0.35 μV/°C,适合温度变化较大的环境中使用。
    - 高速特性:高增益带宽积(GBW)和快速摆率使得该系列非常适合高速数据采集和信号处理应用。
    - 广泛的电源范围:支持±2.25V 至 ±18V 的双电源供电,或4.5V 至 36V 的单电源供电,适用于多种应用场合。

    应用案例和使用建议


    OPAx211系列在多种应用中表现出色:
    - PLL环路滤波器:由于其低噪声和高增益带宽积特性,特别适合用于PLL环路滤波器的设计。
    - 低噪声、低功耗信号处理:可广泛应用于需要高精度和低噪声的信号处理系统中。
    - 16位ADC驱动器:能够提供稳定的电压输出和低失调电压,适合于16位ADC的驱动。

    使用建议:
    - 考虑散热设计:鉴于其供电电流较大,建议在高负载情况下采用有效的散热措施以确保长期稳定性。
    - 选择合适的封装:根据具体应用需求选择合适的封装类型,例如对于空间受限的应用,可以选择SON-8封装。

    兼容性和支持


    OPAx211系列与多数标准电路板兼容,可以轻松集成到现有设计中。Texas Instruments提供了详尽的技术文档和支持资源,包括设计指南、常见问题解答及软件工具,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 放大器工作时出现异常噪声 | 检查电源是否稳定,增加外部去耦电容,确保正确的接地和布线。 |
    | 输出电压不正确 | 检查输入电压、增益设置及负载条件,确保符合要求。 |
    | 过热现象 | 检查散热措施是否有效,必要时更换更大散热片或优化电路布局。 |

    总结和推荐


    OPAx211系列运算放大器凭借其出色的性能指标、广泛的应用范围及丰富的支持资源,无疑是精密信号处理和低噪声应用的理想选择。无论是在医疗仪器还是专业音频设备中,都能提供卓越的信号质量和可靠性。强烈推荐给需要高精度、低噪声信号处理的工程师和设计师。

OPA211IDGKR参数

参数
典型供电电流 3.6mA
放大器类型 General Purpose
典型输入噪声电压密度 2nV/rtHz
CMRR - 共模抑制比 -
典型压摆率 27V/μs
-3db带宽 -
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 30μV
电流 - 输入偏置 60nA
每个通道的输出电流 30mA
电路数 1
典型增益带宽 80MHz
最小工作供电电压 -
通道数量 1
关闭 关闭
输出类型 Rail to Rail
长*宽*高 3mm*3mm*970μm
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA211IDGKR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA211IDGKR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA211IDGKR OPA211IDGKR数据手册

OPA211IDGKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
