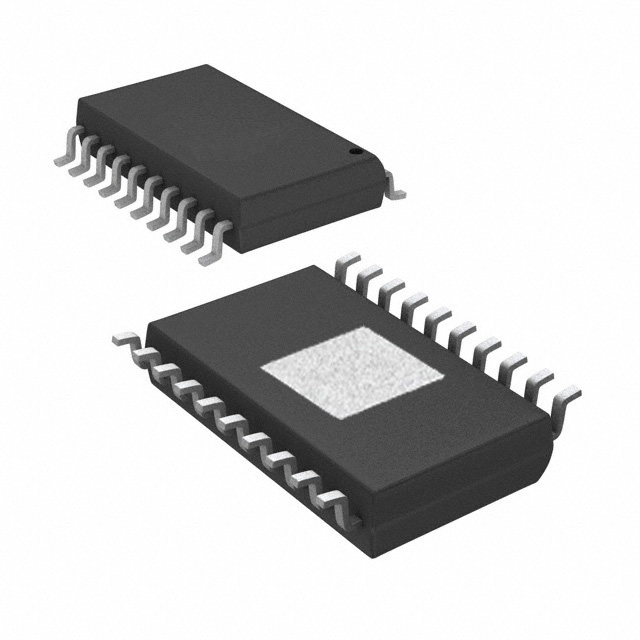

OPA569AIDWPR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 9mA 1.2V/μs 12nV/rtHz@ 5.5V 1.2MHz 关闭 Rail to Rail 2.4A 1 1 2.7V 5.5V 500μV 1pA General Purpose HSOIC-20 贴片安装,黏合安装 12.82mm(长度)*7.52mm(宽度)
供应商型号: 26M-OPA569AIDWPR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA569AIDWPR

OPA569AIDWPR概述


    产品简介


    OPA569 高电流运算放大器
    OPA569 是一款由德州仪器(TI)设计的低成本、高电流运算放大器,专为驱动各种负载而设计。它支持单电源或双电源操作,并具有轨到轨输入和输出能力。OPA569 运行于低电压电源下,特别适用于需要高输出电流的应用场景。此芯片广泛应用于热电冷却器驱动、激光二极管泵浦、阀门和执行器驱动、同步器和伺服驱动、传感器激励、线性功率增强器等领域。

    技术参数


    - 输出电流: 2A
    - 输出摆幅: 在2A输出电流时,距离电源轨约150mV
    - 工作温度范围: -40°C 至 +85°C
    - 电压输入范围: 负电源-0.5V 至 正电源+0.5V
    - 电源电压范围: 2.7V 至 5.5V
    - 噪声密度: 输入电压噪声密度 12nV/√Hz(f = 1kHz)
    - 开环增益: 在1kΩ负载电阻下,从负电源+0.2V到正电源±0.2V,开环增益为100至126dB
    - 带宽: 增益带宽积 1.2MHz
    - 输出短路保护: 持续,当热保护功能启用时
    - 热保护: 热敏标志引脚可触发自动关闭以避免过热
    - 数字电流限制: 可通过外部电阻设置或通过数字模拟转换器调整
    - 热敏标志: 提供热应力警告
    - 电流监测: 输出电流监控提供1:475比例的双向复制,消除了对外部电流分流电阻的需求

    产品特点和优势


    OPA569 的亮点在于其高输出电流(2A)、低摆幅接近电源轨的能力、内置热保护和可调节的电流限制。这种多功能性和高可靠性使其成为驱动高负载的理想选择。此外,其小型封装使得散热更容易管理,同时提供了良好的热性能。OPA569 还具备低功耗特性,可以节省能耗,这在对效率有高要求的应用中尤为重要。

    应用案例和使用建议


    OPA569 的应用场景非常广泛,例如在激光二极管泵浦中,高电流输出有助于产生稳定的光强;在热电冷却器驱动中,精确的温度控制可以通过热敏标志实现。使用时应注意,当连接并联输出时,要确保并联输出引脚正确配置以获得最佳效果。此外,用户应确保适当使用电流限制功能,以防止意外的高电流事件损坏系统。

    兼容性和支持


    OPA569 与其他电子元器件或设备具有良好的兼容性,但需要注意的是,在使用过程中要遵循正确的连接方法和安全规范。德州仪器提供详尽的技术支持文档和应用指南,可以帮助用户更好地理解和利用该器件的功能。

    常见问题与解决方案


    - 问题: 热保护功能无法正常工作
    - 解决方案: 检查热敏标志引脚的连接是否正确,确保能够接收正确的温度信号。此外,检查系统中的散热设计是否有效。

    - 问题: 输出电流监测不准确
    - 解决方案: 确认电流监测引脚的连接方式,确保其正确连接到适当的负载。也可以通过调整电流限制设置电阻来改善准确性。

    总结和推荐


    OPA569 是一款高性能、高可靠性的高电流运算放大器,非常适合需要大电流驱动和良好热管理的应用。其多种保护机制和高精度使它在许多关键应用场景中表现出色。对于需要稳定且高效的高电流输出的应用,我们强烈推荐使用 OPA569。
    如果您正在寻找一个既能提供强大性能又能保证长期稳定性的解决方案,那么 OPA569 将是一个理想的选择。

OPA569AIDWPR参数

参数
放大器类型 General Purpose
每个通道的输出电流 2.4A
-3db带宽 -
Vos - 输入偏置电压 500μV
典型压摆率 1.2V/μs
最小工作供电电压 2.7V
电路数 1
典型增益带宽 1.2MHz
输出类型 Rail to Rail
通道数量 1
电流 - 输入偏置 1pA
关闭 关闭
CMRR - 共模抑制比 -
典型供电电流 9mA
最大工作供电电压 5.5V
典型输入噪声电压密度 12nV/rtHz@ 5.5V
长*宽*高 12.82mm(长度)*7.52mm(宽度)
通用封装 HSOIC-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
