OPA3690IDR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 16.5mA 1.8KV/μs 5.6nV/rtHz@ 5V 300MHz Differential 190mA 3 3 1mV 5μA 500MHz Voltage Feedback SOIC-16 贴片安装,黏合安装
供应商型号: 25E-OPA3690IDR
供应商: 国内现货
标准整包数: 1

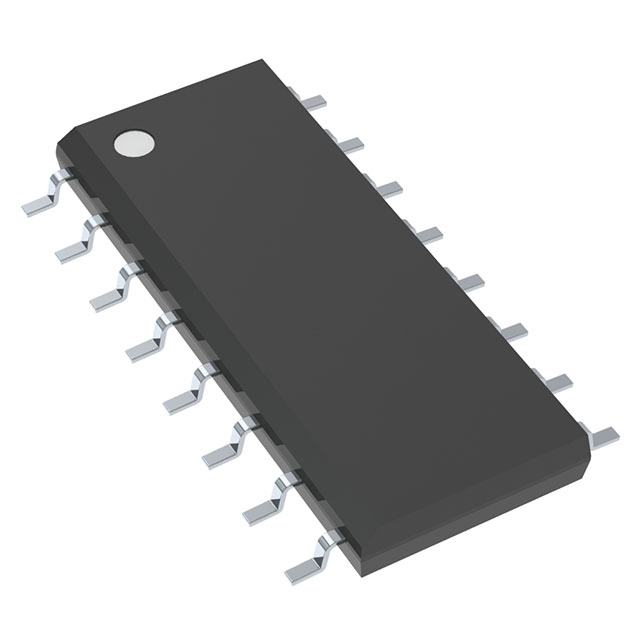

TEXAS INSTRUMENTS 运算放大器 OPA3690IDR

OPA3690IDR概述


    产品简介


    OPA3690是一款宽频带、单电源供电的运算放大器,具有关闭控制功能。OPA3690具备高度灵活的供电范围和出色的高性能参数,适用于视频线驱动、高速成像通道、模数转换器(ADC)输入驱动等多种应用领域。此芯片广泛应用于便携式仪器仪表、跨阻放大器(TIA)及活动滤波器等领域。

    技术参数


    电气特性(±5V供电)
    - 小信号带宽:G=+1时为500 MHz(典型值),G=+2时为165 MHz至150 MHz(最小值)
    - 增益带宽积:≥10时为200 MHz至180 MHz(最小值)
    - 大信号带宽:G=+2且VO<5VPP时为200 MHz(典型值)
    - 摆率:G=+2时为1800 V/ms(最小值)
    - 关断电流:小于780 mA(最大值)
    - 输出电压摆幅:无负载时为±4.0 V(最小值),100Ω负载时为±3.9 V(最小值)
    - 输入失调电压:±5.2 mV(最大值)
    电气特性(+5V供电)
    - 小信号带宽:G=+2时为150 MHz至140 MHz(最小值)
    - 增益带宽积:≥10时为180 MHz至160 MHz(最小值)
    - 大信号带宽:G=+2且VO=2VPP时为220 MHz(典型值)
    - 摆率:G=+2时为700 V/ms至550 V/ms(最小值)
    - 关断电流:小于780 mA(最大值)
    - 输出电压摆幅:无负载时为3.5 V(最小值),100Ω负载时为3.4 V(最小值)

    产品特点和优势


    OPA3690的优势在于其灵活性和高性能。它能在单电源+5V到±2.5V的范围内运作,提供高输出电流(最高可达190mA),且能处理±4.0V的输出电压摆幅。此外,它还具有高摆率(1800 V/ms)和低功耗特性(典型情况下为5.5 mA/ch)。特别是它的可选关闭控制功能,可以有效降低功耗,同时保持高集成度和可靠性。

    应用案例和使用建议


    OPA3690特别适合于视频线路驱动和高速成像通道等高动态范围应用。对于视频线路驱动,可通过调整电阻(如图中的49.9Ω、75.0Ω、249Ω)来获得所需的频率响应。对于高速成像通道,则需要仔细选择适当的电容值(如图中的1pF和330pF),以确保良好的带内性能。为了实现最佳性能,在设计过程中应考虑温度变化对性能的影响,可能需要额外的温度补偿措施。

    兼容性和支持


    OPA3690与各种不同的应用电路兼容。其内部结构和接口标准允许轻松集成到多种现有设计中。同时,德州仪器提供了详尽的技术文档和支持,包括详细的电气特性和封装选项,方便工程师进行快速原型设计和生产阶段的应用开发。

    常见问题与解决方案


    1. 问题:OPA3690的电源电流过高
    - 解决方案:检查电路中是否有不必要的负载或者短路情况。可以通过增加限流电阻或使用开关电源来限制电流。
    2. 问题:输出电压摆幅不符合预期
    - 解决方案:确保电源电压正确配置,并检查连接的电阻网络是否适当调整。对于非标准电源电压,可以使用电阻分压器进行调节。
    3. 问题:开启和关闭过程中的瞬态响应差
    - 解决方案:调整外部电容值以优化开关时间。通常情况下,减少电容值可以加快开关速度,但需要注意电容的选择以避免不稳定或振荡。

    总结和推荐


    综上所述,OPA3690是一款高度可靠且性能优异的运算放大器,非常适合用于要求高带宽和高输出电流的应用场合。其灵活的供电范围、优秀的电气性能以及独特的关闭控制功能使其在市场上具有很强的竞争力。基于其卓越的性能和广泛应用的可能性,强烈推荐在需要高性能运算放大器的项目中使用OPA3690。

OPA3690IDR参数

参数
典型增益带宽 300MHz
Vos - 输入偏置电压 1mV
典型压摆率 1.8KV/μs
CMRR - 共模抑制比 -
电路数 3
最小工作供电电压 -
最大工作供电电压 -
典型供电电流 16.5mA
通道数量 3
-3db带宽 500MHz
放大器类型 Voltage Feedback
每个通道的输出电流 190mA
电流 - 输入偏置 5μA
典型输入噪声电压密度 5.6nV/rtHz@ 5V
输出类型 Differential
关闭 -
10mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

OPA3690IDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA3690IDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA3690IDR OPA3690IDR数据手册

OPA3690IDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
