LM124AJRLQMLV

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 100mV/μs 40nV/rtHz 1MHz Differential 60mA 4 4 2mV 100pA General Purpose CDIP-14 通孔安装
供应商型号: LM124AJRLQMLV
供应商: 国内现货
标准整包数: 1000

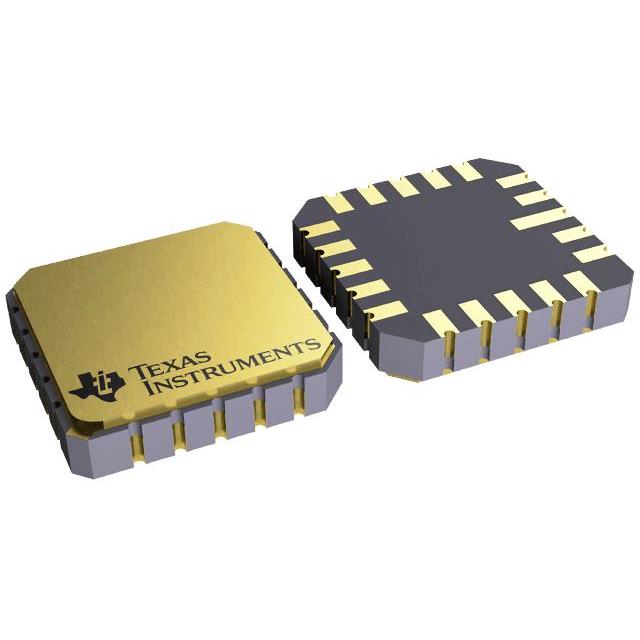

TEXAS INSTRUMENTS 运算放大器 LM124AJRLQMLV

LM124AJRLQMLV概述

    LM124AQML/LM124QML 低功耗四运算放大器

    产品简介


    LM124AQML 和 LM124QML 是四路独立的高增益、内部频率补偿运算放大器,由国家半导体(现为德州仪器的一部分)设计。这些放大器专为广泛电压范围的单电源供电而设计。除了单电源供电,它们也可以用于分裂电源供电,且功耗电流与电源电压的大小无关。主要应用于传感器放大器、直流增益块以及各种传统的运算放大器电路,尤其适用于单电源系统,如直接操作于标准 +5Vdc 电源电压下的数字系统。

    技术参数


    - 电源电压:单电源 3V 至 32V 或双电源 ±1.5V 至 ±16V
    - 静态功耗电流(ICC):单电源 3V 时 1.2mA,30V 时 3.0mA 至 4.0mA
    - 输出短路电流:5V 电源时最大为 -60mA
    - 输入失调电压(VIO):最大值为 ±7mV
    - 共模抑制比(CMRR):70dB
    - 功率供应抑制比(PSRR):65dB
    - 工作温度范围:-55°C 至 +125°C
    - 结温:150°C
    - 热阻:θJA(稳态空气)最高可达 176°C/W,θJC 最低为 18°C/W
    - 引脚温度(焊接,10秒):260°C
    - 封装重量:CERDIP 2200mg,LCC 470mg,CERAMIC SOIC 410mg

    产品特点和优势


    1. 单电源供电:允许直接从标准 +5Vdc 电源操作,无需额外的 +15Vdc 电源。
    2. 高集成度:单个封装内包含四路独立的运算放大器。
    3. 温度补偿:输入偏置电流和共模抑制比具有温度补偿能力,确保在不同环境条件下稳定工作。
    4. 低功耗:静态功耗电流低至 1.2mA(单电源 3V 时),适合电池操作。
    5. 低输入偏置电流和输入失调电压:输入偏置电流仅为 45nA,输入失调电压最大为 2mV,确保高精度信号处理。

    应用案例和使用建议


    LM124AQML 和 LM124QML 广泛应用于多种场合,例如:
    - 传感器接口:将传感器信号放大并转换为易于处理的电信号。
    - 信号调节:作为直流增益块,调节信号幅度以适应后续电路需求。
    - 数据采集系统:通过其宽输入范围和低失调电压,确保高精度的数据采集。
    使用建议:
    - 电源管理:由于功耗较低,可以采用高效电源管理系统,减少功耗。
    - 热管理:注意热阻和工作温度范围,避免过热损坏。

    兼容性和支持


    LM124AQML 和 LM124QML 与其他逻辑门电路兼容,可以在各种数字系统中无缝集成。德州仪器提供详细的技术文档和支持,包括可靠性测试报告和长期支持计划。

    常见问题与解决方案


    1. 问:如何处理输入电流引起的发热问题?
    - 答:通过增加散热片或使用低功耗模式来降低功耗,从而减少发热。
    2. 问:输出短路会导致什么后果?
    - 答:连续的短路可能导致功率超过额定值而损坏器件。建议增加保护电路,防止输出短路。
    3. 问:如何提高输入阻抗?
    - 答:可以通过增加外部电阻来提高输入阻抗,同时需要注意不要影响系统的整体增益。

    总结和推荐


    LM124AQML 和 LM124QML 的高集成度、低功耗和广泛的适用范围使其成为一款非常优秀的运算放大器产品。它在传感器接口和信号调节方面表现出色,特别适用于单电源供电的应用。推荐在需要高精度、低功耗和广泛应用温度范围的应用中使用。
    本文档提供了有关 LM124AQML 和 LM124QML 的详细介绍,包括其技术参数、特点、应用案例、兼容性和支持等内容。希望这些信息对您有所帮助。

LM124AJRLQMLV参数

参数
关闭 -
典型增益带宽 1MHz
最大工作供电电压 -
放大器类型 General Purpose
典型供电电流 -
CMRR - 共模抑制比 -
Vos - 输入偏置电压 2mV
每个通道的输出电流 60mA
典型输入噪声电压密度 40nV/rtHz
最小工作供电电压 -
输出类型 Differential
通道数量 4
-3db带宽 -
电流 - 输入偏置 100pA
电路数 4
典型压摆率 100mV/μs
19.94mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

LM124AJRLQMLV厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM124AJRLQMLV数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LM124AJRLQMLV LM124AJRLQMLV数据手册

LM124AJRLQMLV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4306.7876
2000+ ¥ 4197.293
3000+ ¥ 4087.7984
库存: 3000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 4306787.6
