OPA445BM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.2mA 15V/μs 15nV/rtHz@ ±40V 2MHz 关闭 15mA 1 1 ±45V 1mV 10pA General Purpose TO-99-8 通孔安装 9.08mm(长度)*9.08mm(宽度)
供应商型号: OPA445BM
供应商: 云汉优选
标准整包数: 1

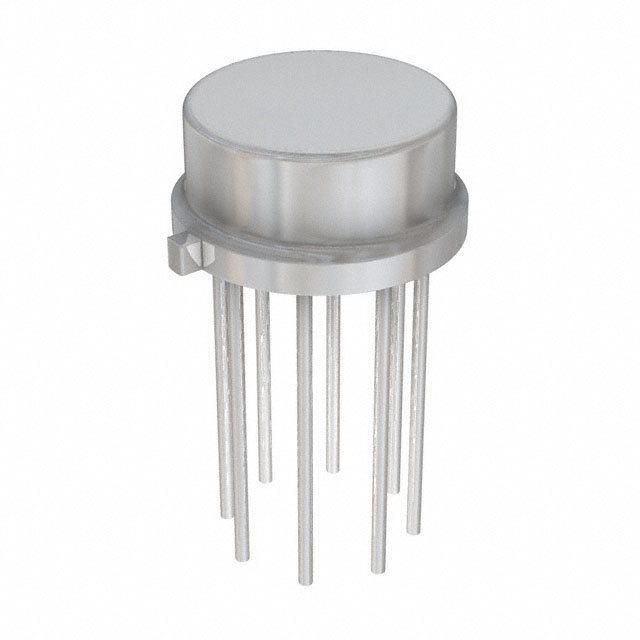

TEXAS INSTRUMENTS 运算放大器 OPA445BM

OPA445BM概述

    高压FET输入运算放大器:OPA445 技术手册解析

    产品简介


    OPA445 是一款高压、高精度的运算放大器,支持 ±10V 至 ±45V 的宽范围电源供电。这款芯片具备高达 15V/µs 的高转换速率(slew rate),使其适用于需要大输出电压或高共模电压摆动的应用场景。其采用 JFET 输入结构,确保极低的输入偏置电流(仅为 10pA)和出色的漂移性能,同时支持多种封装形式,如 TO-99、DIP-8 和 SO-8 表面贴装封装。此外,还提供了带有 PowerPAD 的特殊封装以优化热管理。
    OPA445 被广泛应用于多个领域,包括测试设备、高电压调节器、功率放大器、数据采集系统、信号调理、音频处理以及压电驱动器等。

    技术参数


    以下是 OPA445 的关键技术规格及电气特性:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压范围 | ±10 ±45 | V |
    | 输出电流能力 15 mA |
    | 输入偏置电流 | 10 50 | pA |
    | 输入失调电压(典型) | ±1 ±3 | mV |
    | 偏移电压温漂 | ±10 µV/°C |
    | 开环增益 | 100 110 | dB |
    | 带宽(单位增益) | 2 MHz |
    | 转换速率 | 5 | 15 V/µs |
    其他特性还包括:
    - 宽共模电压范围:(V−)+ 5 至 (V+)− 5
    - 高 CMRR(共模抑制比):≥80dB
    - 工作温度范围:−55°C 至 +125°C
    - 无外部散热器时的最大功耗:5W(SO-8 PowerPAD 封装)
    产品特点与优势
    1. 高压宽动态范围:支持高达 ±45V 的供电电压,能够满足大多数高压场景需求。
    2. 高转换速率:15V/µs 的高转换速率,适合高速信号处理。
    3. 超低噪声和输入偏置电流:仅 10pA 的输入偏置电流确保低功耗和高精度。
    4. 丰富的封装选择:提供 TO-99、DIP-8、SO-8 等标准封装,方便灵活布局。
    5. 优化热管理:SO-8 PowerPAD 封装显著降低芯片温升。
    6. 高可靠性和稳定性:全温度范围内的稳定表现和激光微调的输入电路,保证了长期可靠性。
    应用案例与使用建议
    应用场景:
    - 音频放大器设计:利用其低噪声和大动态范围的特点,构建高质量的音频信号链路。
    - 压电驱动电路:高输出电流能力适合驱动压电传感器或致动器。
    - 数据采集系统:宽输入电压范围与高精度使得它非常适合高精度模拟信号的采集和处理。
    使用建议:
    1. 选择合适的负载阻抗:为避免相位失稳,需根据公式调整负载电容补偿电路。
    2. 电源旁路电容:应在电源引脚附近放置 0.1µF 或更大的旁路电容,增强稳定性。
    3. 注意过载保护:对于需要大电流输出的情况,可通过并联多个 OPA445 来扩展输出能力。
    4. 温度控制:在高温环境下使用时,可加装散热片或 PCB 设计中增大铜箔面积以提高热传导效率。
    兼容性与支持
    - 兼容性:OPA445 支持广泛的电源电压范围,且与多种外围器件兼容。
    - 技术支持:德州仪器(TI)官网提供了详细的 SPICE 模型下载以及技术文档,便于用户进行设计验证和优化。
    - 维修服务:支持客户定制化设计咨询和技术支持,提升产品可用性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查电源旁路电容是否正确连接并符合要求。 |
    | 噪声过大 | 减少负载电容,检查布线是否引入高频干扰。 |
    | 温度过高 | 在 PCB 上增加散热片或使用更高热导率的封装。 |
    总结与推荐
    OPA445 运算放大器凭借其卓越的技术指标和广泛的应用场景,在高压模拟电路领域表现出色。它的宽动态范围、高转换速率和超低噪声特性使其成为众多工业和科研领域的首选。推荐该产品用于对高精度、高稳定性有严格要求的场合,尤其是需要处理高压或大动态范围信号的设计。
    综上所述,OPA445 不仅具有强大的市场竞争力,还能帮助工程师实现高效、可靠的系统设计。无论是初学者还是专业工程师,都可以放心使用这一高性能芯片。

OPA445BM参数

参数
典型增益带宽 2MHz
电流 - 输入偏置 10pA
通道数量 1
最小工作供电电压 -
最大工作供电电压 ±45V
CMRR - 共模抑制比 -
电路数 1
放大器类型 General Purpose
输出类型 -
Vos - 输入偏置电压 1mV
典型输入噪声电压密度 15nV/rtHz@ ±40V
关闭 关闭
每个通道的输出电流 15mA
典型供电电流 4.2mA
典型压摆率 15V/μs
-3db带宽 -
长*宽*高 9.08mm(长度)*9.08mm(宽度)
通用封装 TO-99-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

OPA445BM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA445BM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA445BM OPA445BM数据手册

OPA445BM封装设计

查看详情并下载
Symbol
Footprint
3D Model
