OPA2889IDGSR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 920μA(x2 Channels) 250V/μs 8.5nV/rtHz 75MHz 60mA 2 2 2.6V ±6V,12V 1.5mV 150nA 115MHz Voltage Feedback VSSOP-10 贴片安装,黏合安装 3mm*3mm*1.02mm
供应商型号: OPA2889IDGSR
供应商: 云汉优选
标准整包数: 1

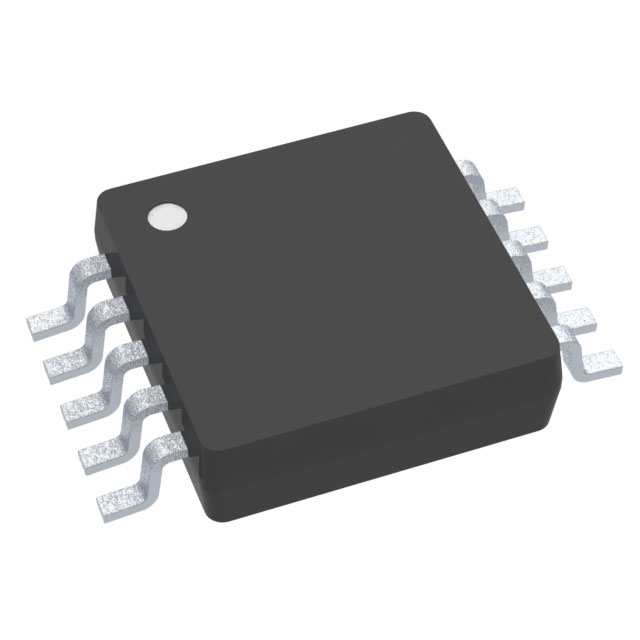

TEXAS INSTRUMENTS 运算放大器 OPA2889IDGSR

OPA2889IDGSR概述


    产品简介


    OPA2889是一款由德州仪器(Texas Instruments)设计的双通道低功耗宽带电压反馈运算放大器,具有禁用功能。该芯片特别适用于需要高带宽、低功耗的应用场合,如视频线驱动、xDSL线接收器、高速成像通道和模数转换器(ADC)缓冲等。它提供灵活的电源范围,适合单电源(+2.6V到+12V)或双电源(±1.3V到±6V)供电模式,非常适合现代电子系统的设计需求。

    技术参数


    基本电气特性
    - 电源电压范围:单电源:+2.6V至+12V;双电源:±1.3V至±6V
    - 内部功率耗散:根据热特性数据
    - 输入电压范围:±电源电压
    - 存储温度范围:-65°C至+125°C
    - 最高结温:+150°C(连续操作为+140°C)
    交流性能
    - 小信号带宽(G=+2V/V时):60 MHz
    - 增益带宽积:75 MHz
    - 大信号带宽:70 MHz
    - 摆率:250 V/μs
    - 输出电压摆幅:±4V
    - 输出电流:±40 mA(每个通道)
    - 峰值输出电流:±60 mA
    直流性能
    - 开环电压增益:66 dB
    - 输入偏置电流:±150 nA
    - 输入失调电压:±1.5 mV
    - 输入失调电压漂移:±20 μV/°C
    - 共模抑制比(CMRR):70 dB

    产品特点和优势


    OPA2889的优势在于其独特的内部架构,提供了高达250 V/μs的摆率和60 MHz的带宽,使其成为市场上少数几种能够达到电流反馈放大器性能的电压反馈运放之一。这种高带宽和低功耗的结合,使OPA2889非常适合于需要高带宽且低功耗的应用,如视频处理、图像传感器接口和数据转换等。

    应用案例和使用建议


    应用案例:
    1. 视频线路驱动器:由于其低功耗和宽带特性,OPA2889可以用于电视、监控系统中的视频信号处理。
    2. 高速成像通道:在需要快速响应和高精度成像的应用中,OPA2889可以确保信号不失真。
    使用建议:
    1. 电源管理:建议使用低噪声电源以确保最佳性能。
    2. 散热设计:考虑到较高的工作电流和摆率,建议采用适当的散热措施以防止过热。
    3. 负载选择:根据具体应用要求选择合适的负载电阻,以获得最佳的带宽和失真性能。

    兼容性和支持


    兼容性:
    OPA2889可与多种电子元器件和其他TI公司的同类产品兼容,比如其他运放芯片和模拟开关。
    支持和维护:
    德州仪器提供了详细的技术文档和支持服务,包括在线社区和技术支持热线,以便用户在设计过程中遇到问题时可以及时获得帮助。

    常见问题与解决方案


    1. 问题:如何实现禁用功能?
    - 解决方案:通过将禁用引脚(DIS)拉低或将禁用引脚保持高电平来控制放大器的工作状态。

    2. 问题:在高温环境下工作时如何保证稳定性?
    - 解决方案:确保系统的电源稳定,散热措施到位,并且定期进行温度测试以验证工作稳定性。

    总结和推荐


    综上所述,OPA2889凭借其出色的电气性能和广泛的应用场景,是值得推荐的高性能运算放大器。对于需要高带宽、低功耗和优良信号完整性设计的工程师来说,OPA2889是一个极佳的选择。无论是作为视频处理还是高速数据转换的关键组件,它的表现都非常出色。因此,我们强烈推荐OPA2889用于各类高级电子设备和系统的开发。

OPA2889IDGSR参数

参数
Vos - 输入偏置电压 1.5mV
电路数 2
-3db带宽 115MHz
典型供电电流 920μA(x2 Channels)
CMRR - 共模抑制比 -
典型输入噪声电压密度 8.5nV/rtHz
典型压摆率 250V/μs
最大工作供电电压 ±6V,12V
关闭 -
电流 - 输入偏置 150nA
放大器类型 Voltage Feedback
每个通道的输出电流 60mA
通道数量 2
输出类型 -
最小工作供电电压 2.6V
典型增益带宽 75MHz
长*宽*高 3mm*3mm*1.02mm
通用封装 VSSOP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA2889IDGSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2889IDGSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2889IDGSR OPA2889IDGSR数据手册

OPA2889IDGSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 18.8854
3000+ ¥ 18.4248
6000+ ¥ 17.8106
库存: 11456
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 18885.4
