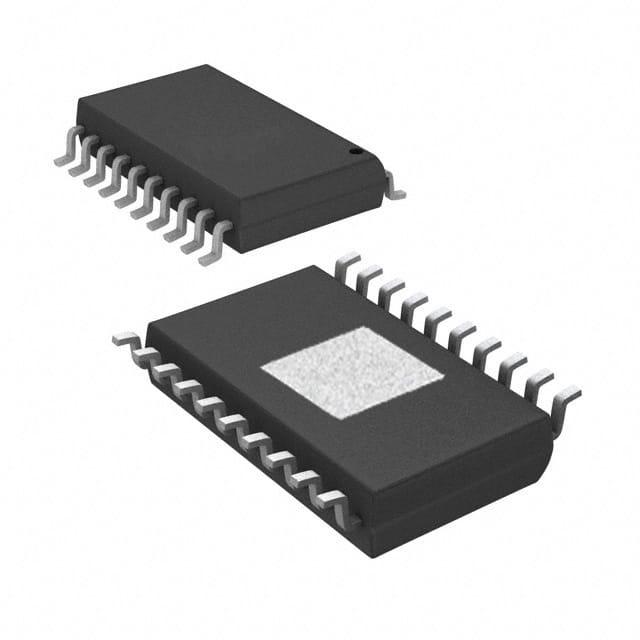

OPA564AIDWP

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 功率运算放大器, 单通道, SO PowerPAD封装, 双/单电源, 表面贴装, 20引脚
供应商型号: OPA564AIDWP
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA564AIDWP

OPA564AIDWP概述


    产品简介


    OPA564 是一款由德州仪器(Texas Instruments)生产的高性能功率运算放大器,专为需要高电流输出的应用而设计。它能够在单电源下工作,电压范围从+7V到+24V,或者双电源下工作,电压范围从±3.5V到±12V。OPA564 集成了多种保护机制,包括热关断、可调电流限制、过流检测以及诊断标志,使其非常适合于电力线通信、电机控制和音频功率放大等领域。

    技术参数


    - 最大输出电流: 1.5A
    - 工作电压范围: 单电源 +7V 至 +24V,双电源 ±3.5V 至 ±12V
    - 增益带宽积 (GBW): 17MHz
    - 全功率带宽 (Full-Power Bandwidth): 1.3MHz (在 10Vpp 时)
    - 上升速率 (Slew Rate): 40V/us
    - 输出电压摆幅: 在 1.5A 输出电流下可达 20Vpp
    - 输入偏置电流: 最大值为 100pA
    - 输入噪声电压密度: 在 1kHz 下为 102.8nV/√Hz
    - 输出阻抗: 10Ω
    - 输出电流限制范围: ±0.4A 到 ±2.0A
    - 过温保护: 150°C(内部保护)

    产品特点和优势


    OPA564 的关键特点在于其高输出电流能力和广泛的电源范围,使其非常适合驱动复杂的负载,如电机、激光二极管和电源输出放大器。内置的多种保护机制(如电流限制、过温保护等)确保了系统的可靠性和安全性。此外,通过调节 RSET 可以灵活设置电流限制,提供了更好的控制灵活性。

    应用案例和使用建议


    OPA564 的典型应用包括:
    - 电机驱动:适用于需要较高电流驱动的电机系统。
    - 电源线通信:利用其高带宽和快速响应特性,适用于高速信号处理。
    - 音频功率放大器:在音频放大器中提供强大的输出能力,适合高品质音响设备。
    使用建议:
    - 当用于高压供电场合时,建议采用散热措施以防止过热。
    - 使用低阻抗负载可以提高输出稳定性,减少失真。
    - 配合外部保护电路,如熔断器,可以进一步增强系统安全性。

    兼容性和支持


    OPA564 与各种标准电路板设计兼容,并且提供了详细的参考设计文档。德州仪器提供了全面的技术支持和长期的产品保证,确保客户能够得到及时的技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 设备无法正常启动
    - 解决方案: 检查电源电压是否符合规定范围,检查 RSET 是否正确设置。

    2. 问题: 输出电流不正常
    - 解决方案: 检查负载阻抗是否符合要求,确认是否有外部短路或过载情况。
    3. 问题: 系统温度过高
    - 解决方案: 确保散热措施得当,检查是否有足够的空气流通,必要时增加外部散热装置。

    总结和推荐


    OPA564 是一款高度可靠的高性能功率运算放大器,具备广泛的电源范围和强大的输出能力。其内置的多重保护机制使其非常适合在工业控制和通信等高要求的应用环境中使用。结合德州仪器提供的优质技术支持和服务,强烈推荐此产品给寻求高性能运算放大器的工程师和设计师。

OPA564AIDWP参数

参数
电流 - 输入偏置 10pA
每个通道的输出电流 1.5A
电路数 1
输出类型 -
Vos - 输入偏置电压 2mV
放大器类型 General Purpose
最小工作供电电压 4.5V
典型压摆率 40V/μs
-3db带宽 1.3MHz
典型供电电流 39mA
典型输入噪声电压密度 102.8nV/rtHz@ ±12V
关闭 关闭
典型增益带宽 17MHz
通道数量 1
CMRR - 共模抑制比 80dB
最大工作供电电压 ±12V,24V
12.95mm(Max)
7.59mm(Max)
2.65mm(Max)
通用封装 HSOIC-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

OPA564AIDWP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA564AIDWP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA564AIDWP OPA564AIDWP数据手册

OPA564AIDWP封装设计

查看详情并下载
Symbol
Footprint
3D Model
