OPA836IRUNR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1mA 580V/μs 4.6nV/rtHz@ 5V 118MHz Rail to Rail 50mA 1 1 2.5V 5.5V 65μV 650nA 205MHz Voltage Feedback QFN 贴片安装
供应商型号: OPA836IRUNR
供应商: 国内现货
标准整包数: 1000

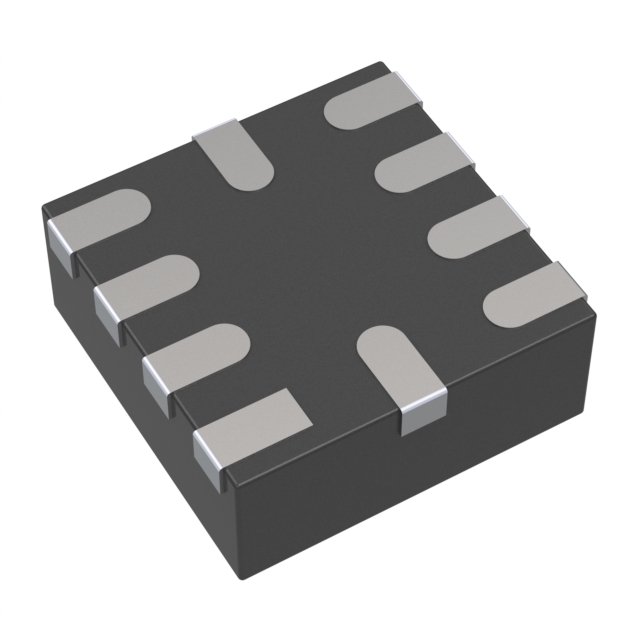

TEXAS INSTRUMENTS 运算放大器 OPA836IRUNR

OPA836IRUNR概述


    产品简介


    OPA836和OPA2836 电压反馈型运算放大器 是由Texas Instruments公司生产的单通道和双通道低功耗运算放大器,具有轨到轨输入输出能力,可在负电源轨下正常工作。这些器件适用于电池供电的便携式设备,其卓越的功率效率使其成为高频应用的理想选择。

    技术参数


    - 供电电压: 2.5 V至5.5 V(单电源),或±1.25 V至±2.75 V(双电源)
    - 静态电流: 1 mA(典型值)
    - 关断模式: 0.5 µA(典型值)
    - 带宽: 205 MHz
    - 压摆率: 560 V/µs
    - 上升时间: 3 ns(2 V STEP)
    - 建立时间(0.1%): 22 ns(2 V STEP)
    - 过冲恢复时间: 60 ns
    - 信噪比(SNR): -117.6 dBc(1 kHz时,1 VRMS)
    - 总谐波失真(THD): -130 dBc(1 kHz时,1 VRMS)
    - 二阶/三阶谐波失真: -85 dBc/-105 dBc(1 MHz时,2 VPP)
    - 输入噪声电压: 4.6 nV/√Hz(100 kHz时)
    - 输入失调电压: 65 µV(最大值为±400 µV)
    - 共模抑制比(CMRR): 116 dB
    - 输出电流驱动能力: 50 mA
    - 输出范围: 轨到轨输出
    - 输入电压范围: -0.2 V至+3.9 V(5-V电源)

    产品特点和优势


    OPA836和OPA2836运算放大器在低功耗和高频性能方面表现优异,是当前市场上同类产品中领先的。它们特别适合于电池供电的应用场景,例如便携系统、低功耗系统和高密度系统。该系列产品具有强大的抗干扰能力和广泛的工作温度范围(-40°C至+125°C),保证了在各种环境下稳定运行。

    应用案例和使用建议


    这些运放被广泛应用于低功耗信号调理、音频ADC输入缓冲器、低功耗SAR和ΔΣ ADC驱动器等领域。例如,在音频ADC输入缓冲器应用中,它们可以有效地减小信号失真并提高信噪比。在使用这些器件时,建议确保供电电压在规定范围内,避免超出绝对最大额定值,以保证长期可靠性。

    兼容性和支持


    这些运放器件在封装选项上提供多种选择,包括SOT-23(6引脚)、WQFN(10引脚)、SOIC(8引脚)和VSSOP(10引脚)。TI公司提供了丰富的技术支持资源,包括开发工具、参考设计和社区支持,以帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    1. 问:如何进入低功耗模式?
    - 答:通过将相应引脚(PD或PD1/2)设置为低电平即可进入低功耗模式。

    2. 问:如何实现不同增益设置?
    - 答:可以通过调整内部电阻网络的连接方式来实现不同的增益设置,具体配置请参阅相关表格和文档。
    3. 问:工作温度范围是多少?
    - 答:这些器件可以在-40°C至+125°C的工业温度范围内可靠工作。

    总结和推荐


    总体而言,OPA836和OPA2836是高性能、低功耗的电压反馈型运算放大器,特别适合用于需要高频率性能和低功耗的应用场合。其广泛的封装选择、详尽的技术文档和支持资源使其成为众多设计师的理想选择。因此,强烈推荐在上述应用场景中使用这些器件。

OPA836IRUNR参数

参数
最大工作供电电压 5.5V
每个通道的输出电流 50mA
Vos - 输入偏置电压 65μV
关闭 -
-3db带宽 205MHz
输出类型 Rail to Rail
典型输入噪声电压密度 4.6nV/rtHz@ 5V
CMRR - 共模抑制比 -
通道数量 1
典型供电电流 1mA
最小工作供电电压 2.5V
电流 - 输入偏置 650nA
放大器类型 Voltage Feedback
典型压摆率 580V/μs
电路数 1
典型增益带宽 118MHz
2.1mm(Max)
2.1mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA836IRUNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA836IRUNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA836IRUNR OPA836IRUNR数据手册

OPA836IRUNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
