首页  >  产品百科  >  OPA2695IRGTT

OPA2695IRGTT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 25.8mA(x2 Channels) 2.9KV/μs 1.8nV/rtHz 1.1GHz 关闭 Differential 120mA 2 2 ±6V,12V 300μV 20μA 1.1GHz Current Feedback QFN 贴片安装,黏合安装 3mm*3mm*900μm
供应商型号: OPA2695IRGTT
供应商: 云汉优选
标准整包数: 1

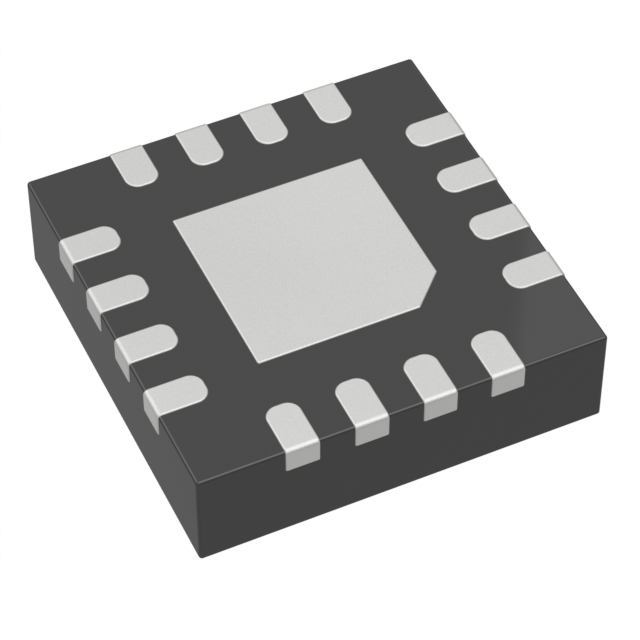

TEXAS INSTRUMENTS 运算放大器 OPA2695IRGTT

OPA2695IRGTT概述

    OPA2695 Dual Ultra-Wideband Operational Amplifier

    1. 产品简介


    产品类型:
    OPA2695 是一款双通道超宽带电流反馈运算放大器,具有关闭控制功能。这款高性能放大器适用于需要高动态范围、低噪声和高带宽的应用场景。
    主要功能:
    - 高带宽:在增益为+8V/V时,带宽可达450MHz。
    - 极速上升速率(2900V/µs)。
    - 超低输出电压噪声(1.8nV/√Hz)。
    - 优秀的高阶失真抑制能力。
    应用领域:
    - 中频 (IF) 放大器。
    - 模数转换器 (ADC) 驱动器。
    - 视频线路驱动器。
    - 移动仪表。
    - 活动滤波器。

    2. 技术参数


    电气特性:
    - 电源电压范围:±5V 到 ±6.5V。
    - 增益设置:+2V/V, +8V/V。
    - 带宽:
    - 增益为+2V/V时:850MHz。
    - 增益为+8V/V时:450MHz。
    - 输出电压摆幅:±4.1V。
    - 噪声特性:输入电压噪声 1.8nV/√Hz;非反相输入电流噪声 18pA/√Hz。
    - 失真度:
    - 在10MHz下,2次谐波失真:–73dBc。
    - 在10MHz下,3次谐波失真:–82dBc。
    工作环境:
    - 工作温度范围:-40°C 至 +85°C。
    - 存储温度范围:-65°C 至 +125°C。

    3. 产品特点和优势


    独特功能:
    - 单通道12.9mA的供电电流,且已精确校准在+25°C。
    - 关闭状态下的功率消耗极低,每个通道仅为0.5mW。
    - 优异的单+5V电源操作,使它非常适合于便携式应用。
    优势:
    - 在高增益操作中表现出色,适合需要高精度信号处理的应用。
    - 优越的带宽特性,使得OPA2695在高速视频处理和信号处理领域具备极强竞争力。

    4. 应用案例和使用建议


    应用场景:
    - 用于模拟到数字转换器 (ADC) 的驱动器。
    - 在视频系统中,作为多个放大器的无线连接开关,通过多个视频源选择一个视频信号源输出到单一传输线。
    使用建议:
    - 确保负载电阻与容性负载匹配,以维持稳定的操作状态。
    - 当驱动较大容性负载时,考虑加入隔离电阻,以避免降低稳定性。

    5. 兼容性和支持


    兼容性:
    - 与其它 Texas Instruments 产品兼容,支持广泛的电源操作范围。
    支持和服务:
    - Texas Instruments 提供技术支持和产品文档下载服务,确保用户能顺利进行设计与应用。

    6. 常见问题与解决方案


    常见问题:
    - 设备过热。
    - 输入偏置电流高。
    解决方案:
    - 对于过热问题,可以增加散热措施或使用外部散热片。
    - 对于输入偏置电流高的情况,可以在电路中引入适当阻值的输入匹配电阻。

    7. 总结和推荐


    综合评估:
    OPA2695 以其卓越的性能,如高带宽、低噪声、高输入阻抗和出色的稳定性,在多种应用中表现出色。尤其是它在高增益配置下的优异性能,使其成为需要高动态范围、高精度和低噪声的应用的理想选择。
    推荐:
    强烈推荐使用 OPA2695,尤其适用于要求极高动态范围、低噪声和高带宽的应用,如射频放大、中频放大和模数转换器驱动等。

OPA2695IRGTT参数

参数
通道数量 2
典型压摆率 2.9KV/μs
放大器类型 Current Feedback
最大工作供电电压 ±6V,12V
Vos - 输入偏置电压 300μV
最小工作供电电压 -
关闭 关闭
典型输入噪声电压密度 1.8nV/rtHz
电路数 2
典型供电电流 25.8mA(x2 Channels)
电流 - 输入偏置 20μA
输出类型 Differential
典型增益带宽 1.1GHz
CMRR - 共模抑制比 -
每个通道的输出电流 120mA
-3db带宽 1.1GHz
长*宽*高 3mm*3mm*900μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA2695IRGTT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2695IRGTT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2695IRGTT OPA2695IRGTT数据手册

OPA2695IRGTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 39.2542
3000+ ¥ 38.2968
6000+ ¥ 37.0202
库存: 20750
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 39254.2
