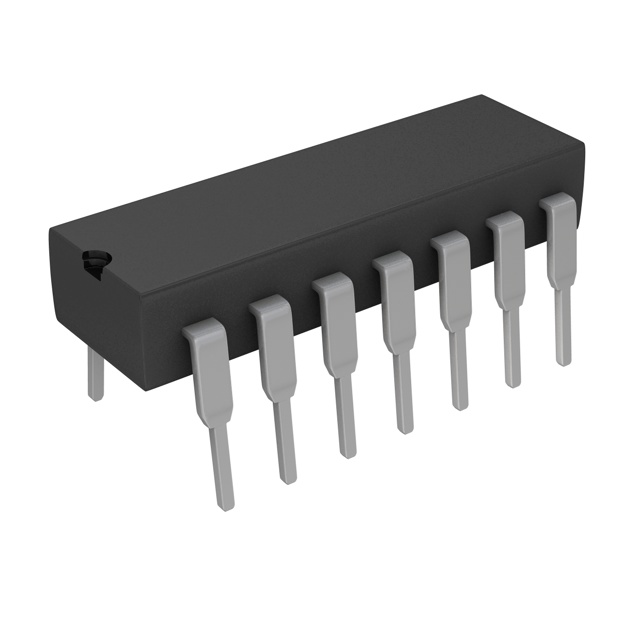

OPA4251PA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 27μA 10mV/μs 45nV/rtHz 35KHz 关闭 Rail to Rail 50mA 4 4 ±18V,36V 100μV 20nA General Purpose PDIP-14 通孔安装 19.3mm*6.35mm*4.57mm
供应商型号: 25E-OPA4251PA
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA4251PA

OPA4251PA概述

    单电源、微功耗运算放大器:OPA241系列与OPA251系列

    产品简介


    OPA241系列和OPA251系列是由Burr-Brown Corporation设计的一系列单电源、微功耗运算放大器。这些运算放大器被广泛应用于便携式设备、医疗仪器、测试设备等领域,尤其适用于电池供电的仪器。OPA241系列特别针对低电源电压操作进行了优化,而OPA251系列则针对高电源电压操作进行了优化。

    技术参数


    - 电源电流:静态电流IQ为25μA(典型值)。
    - 输入偏置电流:IB = -20nA(最大值),IOS = ±2nA(最大值)。
    - 失调电压:VOS = ±250μV(最大值),随温度漂移dVOS/dT = ±0.6μV/°C(最大值)。
    - 共模抑制比:124dB(典型值)。
    - 开环增益:128dB(典型值)。
    - 增益带宽积:35kHz(典型值)。
    - 输出摆幅:轨到轨输出(在±50mV范围内)。
    - 供电电压范围:单电源:+2.7V至+36V;双电源:±1.35V至±18V。

    产品特点和优势


    1. 低功耗:静态电流仅为25μA,非常适合电池供电的应用。
    2. 宽供电电压范围:可在单电源2.7V到36V或双电源±1.35V到±18V下工作。
    3. 高精度:低失调电压±250μV和高共模抑制比124dB。
    4. 高速响应:增益带宽积高达35kHz。
    5. 轨到轨输出:确保信号不被钳位。

    应用案例和使用建议


    OPA241系列和OPA251系列常用于电池供电设备如医疗仪器、便携式设备和测试设备。在选择这两种运算放大器时,需要考虑供电电压范围和工作环境温度。对于低功耗需求的应用,OPA241系列是首选;而对于需要高精度和高速度的应用,OPA251系列更合适。

    兼容性和支持


    这些运算放大器提供多种封装形式,包括8针DIP、SO-8表面贴装、14针DIP和SO-14表面贴装。用户可以轻松将它们集成到现有的电路板设计中。此外,Burr-Brown公司提供了详尽的技术支持文档和专业服务,以确保用户能够充分利用这些高性能运算放大器的功能。

    常见问题与解决方案


    1. 问:如何处理静电放电敏感问题?
    - 答:避免直接接触集成电路引脚,并使用防静电工具进行操作。同时,在焊接过程中应控制好焊点温度,不要超过300°C。

    2. 问:如何调整失调电压?
    - 答:OPA241和OPA251系列通过激光修调已经具备较低的失调电压。但在某些特殊情况下,可以通过外部调节管脚进行微调。

    总结和推荐


    总体而言,OPA241系列和OPA251系列是两种高性能的运算放大器,特别适合于需要低功耗、高精度和高速度的应用场合。无论是医疗设备还是便携式电子产品,它们都是理想的选择。由于其出色的性能和广泛应用的适应性,强烈推荐使用这两种运算放大器。

OPA4251PA参数

参数
CMRR - 共模抑制比 -
典型压摆率 10mV/μs
-3db带宽 -
典型输入噪声电压密度 45nV/rtHz
输出类型 Rail to Rail
最大工作供电电压 ±18V,36V
放大器类型 General Purpose
典型供电电流 27μA
典型增益带宽 35KHz
关闭 关闭
通道数量 4
每个通道的输出电流 50mA
Vos - 输入偏置电压 100μV
电路数 4
电流 - 输入偏置 20nA
最小工作供电电压 -
长*宽*高 19.3mm*6.35mm*4.57mm
通用封装 PDIP-14
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

OPA4251PA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4251PA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4251PA OPA4251PA数据手册

OPA4251PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
