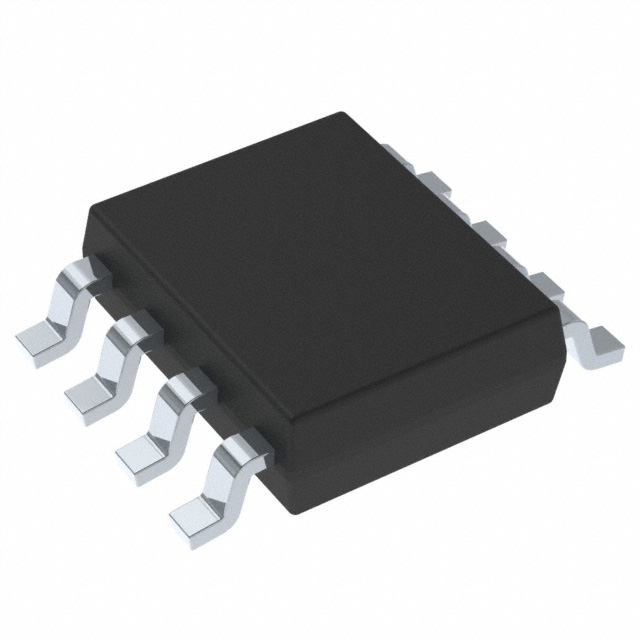

OPA2354AIDDA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 运算放大器, 双通道, SOIC封装, 双/单电源, 表面贴装, 8引脚
供应商型号: OPA2354AIDDA
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA2354AIDDA

OPA2354AIDDA概述


    产品简介


    产品名称:OPA354 系列放大器
    产品类型:高速、电压反馈型CMOS运算放大器
    主要功能:
    - 高速响应(250 MHz 带宽)
    - 单位增益稳定
    - 铁轨到铁轨输入输出
    - 高电流驱动能力(>100 mA)
    - 低噪声(6.5 nV/√Hz)
    - 宽温度范围操作(-40°C 到 +125°C)
    应用领域:
    - 视频处理
    - 超声波设备
    - 光学网络与可调激光器
    - 光电二极管跨阻放大器
    - 活动滤波器
    - 高速积分器
    - 模拟数字转换器(ADC)输入缓冲器
    - 数模转换器(DAC)输出放大器
    - 条形码扫描仪
    - 通信设备

    技术参数


    - 带宽:250 MHz (单位增益带宽),100 MHz (增益带宽)
    - 摆率:150 V/µs
    - 噪声:6.5 nV/√Hz (输入电压噪声密度),50 fA/√Hz (输入电流噪声密度)
    - 电源电压范围:2.5 V 至 5.5 V
    - 静态电流:4.9 mA (每通道)
    - 工作温度范围:-40°C 至 +125°C
    - 封装尺寸:多种封装,例如SOT-23、8针HSOP PowerPAD等

    产品特点和优势


    优势:
    - 高速响应:250 MHz 的单位增益带宽使得 OPA354 在高频应用中表现出色。
    - 高电流驱动能力:>100 mA 的最大输出电流适用于需要高驱动能力的应用。
    - 低噪声和高稳定性:6.5 nV/√Hz 的输入电压噪声和高 CMRR 使 OPA354 适合于对噪声敏感的应用。
    - 宽工作温度范围:-40°C 至 +125°C 的工作温度范围使得 OPA354 在严苛环境下也能稳定工作。
    - 高可靠性:包含热关断保护电路,确保长时间运行时的安全。

    应用案例和使用建议


    应用案例:
    - 视频处理:OPA354 可以用于标准后端 75Ω 视频电缆的驱动。
    - 光电器件驱动:可以作为光电二极管跨阻放大器使用,尤其适用于需要低电压噪声的应用场合。
    使用建议:
    - PCB 布局:使用铜接地平面、短而直接的信号走线以及合适的旁路电容有助于实现干净稳定的运行。
    - 负载匹配:使用并联电阻来提高在大电容负载条件下的驱动能力。
    - 散热管理:采用 PowerPAD 封装能显著提升散热效果,降低功耗。

    兼容性和支持


    兼容性:
    - OPA354 支持多种封装形式(SOT-23, HSOP, SOIC, TSSOP),可以轻松集成到现有的设计中。
    支持和维护:
    - TI 提供详尽的技术文档和支持资源,包括应用指南和参考设计。

    常见问题与解决方案


    常见问题及解决方法:
    1. 热关断保护启动
    - 解决方法:检查负载和电路是否存在异常,调整电源电压和负载匹配。
    2. 输出电压波动大
    - 解决方法:确保使用合适值的反馈电容来优化频率响应。
    3. 输入偏置电流过高
    - 解决方法:检查输入信号源的噪声水平,选用低噪声输入源。

    总结和推荐


    综上所述,OPA354 系列运算放大器是一款适用于多种高性能应用的优质选择。它具有优异的高速性能、高驱动能力和宽工作温度范围。无论是视频处理、超声波设备还是光学网络,OPA354 都能提供出色的性能表现。因此,我们强烈推荐使用这款运算放大器,特别是在需要高带宽和高电流驱动的应用场景中。

OPA2354AIDDA参数

参数
典型供电电流 4.9mA(x2 Channels)
典型增益带宽 100MHz
通道数量 2
Vos - 输入偏置电压 2mV
最小工作供电电压 3V
电路数 2
最大工作供电电压 ±2.75V,5.5V
CMRR - 共模抑制比 -
-3db带宽 250MHz
放大器类型 CMOS,Voltage Feedback
典型输入噪声电压密度 6.5nV/rtHz@ 5.5V
每个通道的输出电流 100mA
电流 - 输入偏置 3pA
关闭 -
输出类型 Rail to Rail
典型压摆率 150V/μs
5mm(Max)
4mm(Max)
1.7mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

OPA2354AIDDA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2354AIDDA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2354AIDDA OPA2354AIDDA数据手册

OPA2354AIDDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
