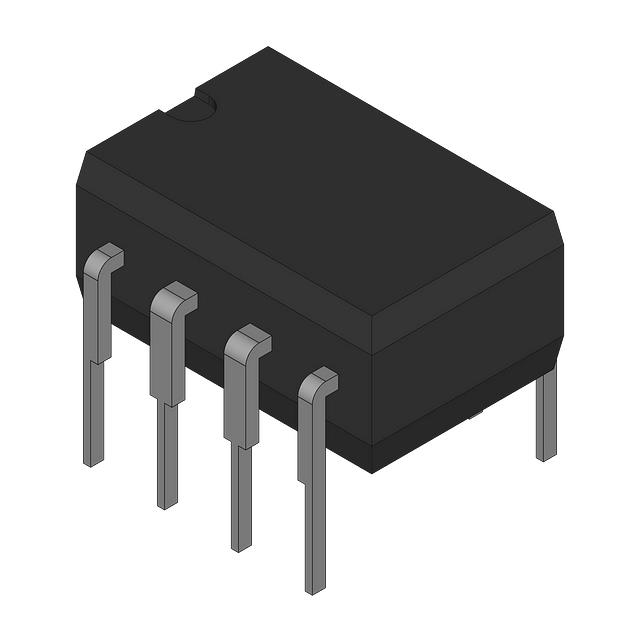

OPA705PA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 160μA 600mV/μs 45nV/rtHz 1MHz 关闭 Rail to Rail 10mA 1 1 ±6V,12V 500μV 1pA General Purpose PDIP-8 通孔安装 9.81mm*6.35mm*4.57mm
供应商型号: OPA705PA
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA705PA

OPA705PA概述


    产品简介




    OPA705系列低压运放是德州仪器(Texas Instruments)推出的高性能运算放大器。它是一款成本低廉、单极双极互补金属氧化物半导体(CMOS)器件,支持轨对轨输入和输出。该系列运放被广泛应用于多种场合,如汽车应用(音频、传感器应用、安全系统)、便携式设备、主动滤波器、换能器放大器、测试设备和数据采集系统等领域。


    技术参数




    - 电源范围:单电源:4V到12V;双电源:±2V到±6V
    - 静态电流:每放大器160μA
    - 共模抑制比:有限范围下96dB
    - 偏移电压:0.5mV
    - 带宽:1MHz
    - 压摆率:0.6V/μs
    - 微型封装:SOT23-5、MSOP-8、TSSOP-14、SO-8、DIP-8
    - 输入偏置电流:1pA


    产品特点和优势




    OPA705系列具有多项显著特点,使其在市场上具备很强的竞争优势:
    - 宽泛的工作电压范围:适应多种电源配置,适用于各类低电压系统。
    - 高动态性能:即使在低静态电流下,依然提供1MHz的增益带宽和0.6V/μs的压摆率,确保信号传输不失真。
    - 超低偏置电流:降低噪声水平,提高精度。
    - 微尺寸封装:提供多样化的封装选择,适应不同的PCB布局需求。
    - 可靠性:保证从-40°C至+85°C温度范围内的性能。


    应用案例和使用建议




    案例分析

    - 便携式设备:OPA705在便携式医疗设备中用于模拟前端的放大电路,提供高精度信号处理。
    - 汽车应用:汽车音响系统的传感器接口采用OPA705作为信号放大,以实现稳定的音质效果。
    - 数据采集系统:集成在数据采集模块中,用于采集高精度传感器数据。

    使用建议

    - 在使用过程中,确保每个放大器连接一个20kΩ负载电阻,以维持信号的稳定性和减少输出摆幅。
    - 当需要驱动大容性负载时,可以在反馈环路内插入10Ω到20Ω的串联电阻,以减少振铃效应。


    兼容性和支持



    OPA705系列与其同类产品保持良好的兼容性,可以方便地替换其他品牌的同类器件。TI提供全面的技术文档、设计指南和支持服务,以帮助工程师快速完成开发。


    常见问题与解决方案



    - 问题1:当输入电压超过供电电压300mV时,如何避免损坏?
    - 解决方案:可在输入端加入限流电阻,限制最大电流不超过10mA。
    - 问题2:如何避免过载恢复时间较长影响系统响应?
    - 解决方案:在驱动大电容负载时,增加一个10Ω到20Ω的串联电阻,以改善负载驱动能力并减少过冲现象。


    总结和推荐



    OPA705系列运放凭借其出色的性能和多样化封装选项,在许多应用领域中表现出色。其宽泛的工作电压范围、高精度和低功耗等优势使其成为替代传统运放的理想选择。因此,对于那些要求精确信号处理且空间受限的应用,强烈推荐使用OPA705系列运放。

OPA705PA参数

参数
典型压摆率 600mV/μs
电流 - 输入偏置 1pA
关闭 关闭
输出类型 Rail to Rail
最大工作供电电压 ±6V,12V
Vos - 输入偏置电压 500μV
通道数量 1
放大器类型 General Purpose
典型输入噪声电压密度 45nV/rtHz
-3db带宽 -
典型增益带宽 1MHz
CMRR - 共模抑制比 -
电路数 1
最小工作供电电压 -
每个通道的输出电流 10mA
典型供电电流 160μA
长*宽*高 9.81mm*6.35mm*4.57mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装
