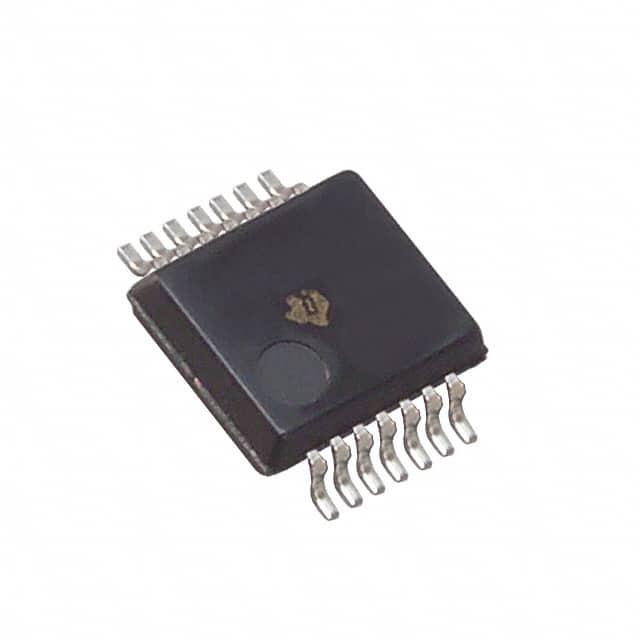

LM2902KDB

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.4mA(x4 Channels) 500mV/μs 35nV/rtHz 1.2MHz 关闭 30mA 4 4 26V 3mV 20nA General Purpose SSOP-14 贴片安装 6.2mm*5.3mm*1.95mm
供应商型号: LM2902KDB
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 LM2902KDB

LM2902KDB概述


    产品简介


    产品类型
    LMx24、LMx24x、LMx24xx、LM2902、LM2902x、LM2902xx 和 LM2902xxx 系列四通道运算放大器。
    主要功能
    这些器件由四个独立的高增益、频率补偿运算放大器组成,专门设计用于单电源或双电源操作,在广泛电压范围内运行。
    应用领域
    - 蓝光播放机和家庭影院
    - 化学气体传感器
    - DVD 录像机和播放机
    - 数字多用表(台式和系统)
    - 数字多用表(手持式)
    - 现场发射器:温度传感器
    - 电机控制:交流感应、有刷直流、无刷直流、高压、低压、永磁、步进电机
    - 示波器
    - 电视:液晶和数字电视
    - 使用 Modbus 的温度传感器或控制器
    - 秤

    技术参数


    - 供应电压范围:单电源:3 V 至 32 V;双电源:±1.5 V 至 ±16 V
    - 输入偏置电流:20 nA(典型值),15 nA(MMA 版本,典型值)
    - 输入偏置电压:3 mV(典型值),2 mV(MM A版本,典型值)
    - 输入失调电流:2 nA(典型值)
    - 差分输入电压范围:等于最大额定供电电压:32 V(LM2902 为 26 V)
    - 开环差分电压增益:100 V/mV(典型值)
    - 输出级:具有内部频率补偿,能够直接检测接近地面的信号

    产品特点和优势


    - 宽供电范围:适合单电源或双电源操作,适用于多种应用场景。
    - 低功耗:典型的供电电流消耗低至 0.8 mA。
    - 接地输入检测:共同模式输入电压范围包括接地,便于直接检测接近地面的信号。
    - 低输入偏置和失调参数:确保高精度。
    - 静电放电保护:具备 2-kV ESD 保护,提升可靠性。

    应用案例和使用建议


    应用案例
    这些运算放大器常用于蓝光播放机和家庭影院系统中,负责处理复杂的音频和视频信号。在化学气体传感器和温度传感器的应用中,它们被用来进行精确的数据采集和传输。
    使用建议
    - 在设计时考虑供电电压范围,确保满足应用场景需求。
    - 对于需要高精度的应用,可选择 MM A版本以获得更好的性能。
    - 在高噪声环境下,建议加入滤波电路以提高信号质量。

    兼容性和支持


    - 兼容性:与其他标准电子元器件兼容,易于集成到现有系统中。
    - 支持和服务:制造商提供详细的技术文档和专业支持,帮助客户快速上手并解决问题。

    常见问题与解决方案


    1. 问题:供电电压超出规定范围
    - 解决方案:确保使用正确的供电电压,避免损坏器件。
    2. 问题:输入信号超出允许范围
    - 解决方案:使用合适的滤波电路限制输入信号幅度。
    3. 问题:输出信号不稳定
    - 解决方案:检查供电电压和接线,确认是否有干扰因素。

    总结和推荐


    综合评估
    LMx24、LMx24x、LMx24xx、LM2902、LM2902x、LM2902xx 和 LM2902xxx 系列四通道运算放大器以其广泛的供电范围、低功耗和高精度等特点,非常适合应用于各种复杂系统中。此外,其良好的兼容性和技术支持也使得安装和调试变得简便。
    推荐结论
    鉴于其卓越的功能和广泛的适用性,强烈推荐使用这一系列的运算放大器,特别是在需要高性能、高可靠性的应用场景中。

LM2902KDB参数

参数
典型输入噪声电压密度 35nV/rtHz
电流 - 输入偏置 20nA
最大工作供电电压 26V
最小工作供电电压 -
放大器类型 General Purpose
输出类型 -
每个通道的输出电流 30mA
典型增益带宽 1.2MHz
CMRR - 共模抑制比 -
Vos - 输入偏置电压 3mV
通道数量 4
电路数 4
关闭 关闭
典型压摆率 500mV/μs
典型供电电流 1.4mA(x4 Channels)
-3db带宽 -
长*宽*高 6.2mm*5.3mm*1.95mm
通用封装 SSOP-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LM2902KDB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2902KDB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LM2902KDB LM2902KDB数据手册

LM2902KDB封装设计

查看详情并下载
Symbol
Footprint
3D Model
