OPA835IRUNT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 250μA 260V/μs 9.3nV/rtHz@ 5V 31MHz Rail to Rail 40mA 1 1 2.5V 100μV 200nA 56MHz Voltage Feedback WQFN-10 贴片安装,黏合安装
供应商型号: OPA835IRUNT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA835IRUNT

OPA835IRUNT概述

    OPA835/OPA2835 超低功耗运算放大器技术手册

    1. 产品简介


    OPA835 和 OPA2835 是单通道和双通道超低功耗、轨到轨输出、负电源输入、电压反馈型(VFB)运算放大器。这些运算放大器适用于从2.5 V到5.5 V的单电源供电范围,或者±1.25 V到±2.75 V的双电源供电范围。它们被广泛应用于低功耗信号调理、音频ADC输入缓冲、低功耗SAR和ΔΣ ADC驱动等领域。

    2. 技术参数


    - 供电电压: 2.5 V至5.5 V
    - 静态电流: 250 μA/通道(典型值)
    - 关断模式电流: 0.5 μA(典型值)
    - 带宽: 56 MHz(AV = 1 V/V)
    - 摆率: 160 V/μs
    - 上升时间: 10 ns(2 V阶梯)
    - 建立时间(0.1%): 55 ns(2 V阶梯)
    - 过驱恢复时间: 200 ns
    - 信噪比: 0.00015%(-116.4 dBc)在1 kHz时(1 VRMS)
    - 总谐波失真: 0.00003%(-130 dBc)在1 kHz时(1 VRMS)
    - 二阶/三阶谐波失真: -70 dBc/-73 dBc 在1 MHz时(2 VPP)
    - 输入电压噪声: 9.3 nV/√Hz(f = 100 kHz)
    - 输入偏置电压: 100 μV(最大±500 μV)
    - 共模抑制比: 113 dB
    - 输出电流驱动: 40 mA
    - 轨到轨输出: 支持
    - 输入电压范围: -0.2 V 至 3.9 V(5 V供电)
    - 工作温度范围: -40°C 至 +125°C

    3. 产品特点和优势


    OPA835/OPA2835 的主要特点包括:
    - 超低功耗: 静态电流仅为250 μA/通道。
    - 高带宽和摆率: 适用于高频信号处理。
    - 良好的噪声性能: 低输入电压噪声和高信噪比。
    - 宽输入电压范围: 支持-0.2 V至3.9 V的输入电压范围。
    - 高可靠性: 工作温度范围广,适合各种恶劣环境。
    这些特点使得 OPA835/OPA2835 在电池供电、便携式系统、高密度系统以及超声流量计等应用中具有显著的优势和市场竞争力。

    4. 应用案例和使用建议


    - 低功耗信号调理: 适用于各种需要低功耗和高精度信号调理的应用。
    - 音频ADC输入缓冲: 可用于提高音频系统的信噪比和动态范围。
    - 便携式系统: 适用于需要高性能但对功耗敏感的应用场景。
    使用建议:
    - 确保电源稳定: 为避免噪声干扰,应确保电源的稳定性。
    - 优化PCB布局: 在PCB设计时,应注意信号线的走线和屏蔽措施,以减少电磁干扰。

    5. 兼容性和支持


    OPA835/OPA2835 提供了多种封装选项,包括SOT-23、QFN、SOIC、VSSOP和UQFN等。德州仪器提供了全面的技术支持,包括文档、工具软件和社区支持。

    6. 常见问题与解决方案


    - 问题: 设备无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,确认所有引脚正确连接。
    - 问题: 输出信号不稳定。
    - 解决方案: 确认输入信号和电源电压的稳定性,检查PCB布线是否有干扰。

    7. 总结和推荐


    综上所述,OPA835/OPA2835 运算放大器具备出色的性能和低功耗特性,特别适合于低功耗信号调理、便携式系统和高密度系统等应用。我们强烈推荐这一产品,尤其是对于那些对功耗和带宽有严格要求的应用场景。

OPA835IRUNT参数

参数
输出类型 Rail to Rail
CMRR - 共模抑制比 -
每个通道的输出电流 40mA
典型输入噪声电压密度 9.3nV/rtHz@ 5V
电流 - 输入偏置 200nA
关闭 -
电路数 1
典型压摆率 260V/μs
-3db带宽 56MHz
典型增益带宽 31MHz
通道数量 1
最小工作供电电压 2.5V
放大器类型 Voltage Feedback
最大工作供电电压 -
Vos - 输入偏置电压 100μV
典型供电电流 250μA
2.1mm(Max)
2.1mm(Max)
750μm(Max)

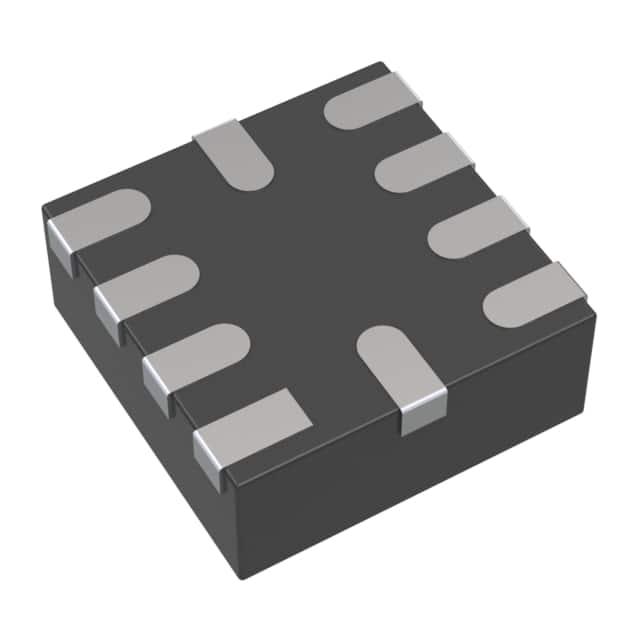

通用封装 WQFN-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA835IRUNT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA835IRUNT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA835IRUNT OPA835IRUNT数据手册
