LP2902N

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 150μA 50mV/μs 80nV/rtHz 100KHz 关闭 10mA 4 4 ±16V,32V 2mV 2nA General Purpose PDIP-14 通孔安装 19.3mm*6.35mm*4.57mm
供应商型号: LP2902N
供应商: 国内现货
标准整包数: 1

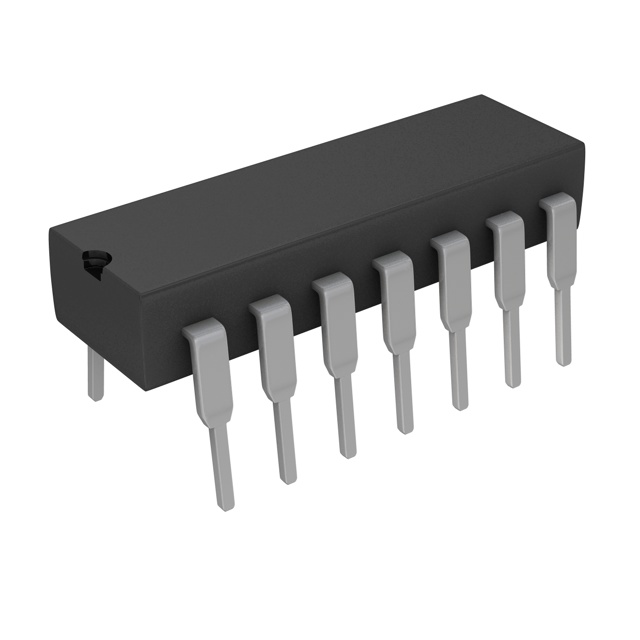

TEXAS INSTRUMENTS 运算放大器 LP2902N

LP2902N概述

    # Texas Instruments LP324 和 LP2902 运算放大器技术手册解析

    产品简介


    基本介绍
    Texas Instruments 的 LP324 和 LP2902 是一款超低功耗四路运算放大器(Operational Amplifier),专为电池供电设备设计。其显著特点包括极低的静态电流、良好的输入偏置电流和输入失调电压,适合广泛的应用场景。
    主要功能
    - 四通道独立运算放大器;
    - 极低功耗:单个放大器的工作电流仅为 85 µA;
    - 宽电源电压范围:支持 3 V 至 32 V;
    - 输入共模范围涵盖 GND,适用于单电源工作;
    - 高性能:具备低输入偏置电流(2 nA 典型值)和低输入失调电压(2 mV 典型值)。
    应用领域
    LP324 和 LP2902 广泛应用于多个领域:
    - 液晶显示屏驱动(LCD Displays);
    - 移动端便携设备(Portable Instrumentation);
    - 传感器和计量仪器(Sensor/Metering Equipment);
    - 消费电子产品(如 MP3 播放器、玩具等);
    - 各类电源电路(Power Supplies)。

    技术参数


    以下是两款芯片的主要技术参数表:
    | 参数 | LP324 典型值 | LP2902 典型值 |
    |
    | 工作温度范围 | 0°C 至 70°C | -40°C 至 85°C |
    | 供电电压范围 | 3 V 至 32 V | 3 V 至 32 V |
    | 输入偏置电流 | 2 nA | 2 nA |
    | 输入失调电压 | 2 mV | 2 mV |
    | 输出电压摆幅(低) | 1 V 至 GND | 1 V 至 GND |
    | 输出电压摆幅(高) | GND 至 VCC-1.9 V | GND 至 VCC-1.9 V |
    | 电源抑制比(PSRR) | ≥75 dB | ≥75 dB |
    | 开环增益(Av) | ≥100,000 | ≥100,000 |
    | 增益带宽积(GBW) | 100 kHz | 100 kHz |
    | 转换速率(Slew Rate) | 50 V/µs | 50 V/µs |

    产品特点和优势


    LP324 和 LP2902 在同类超低功耗运放中具有显著的技术优势:
    1. 低功耗:典型功耗仅为 85 µA,适合对能源消耗极为敏感的应用场景;
    2. 宽供电电压范围:3 V 至 32 V 的宽电压支持适应多种应用场景;
    3. 优良的输入特性:输入偏置电流和输入失调电压分别仅 2 nA 和 2 mV,适合高精度测量与信号处理;
    4. 输入共模范围广:支持输入范围涵盖接地,便于单电源供电;
    5. 可靠性:符合工业级标准,具备宽温范围运行能力。
    这些特性使其成为消费电子、便携医疗设备及传感器等领域的理想选择。

    应用案例和使用建议


    典型应用场景
    - LCD 显示屏驱动:利用低功耗和宽电压支持驱动液晶屏背光;
    - 便携式医疗设备:用于体温计、血糖仪等低功耗医疗仪器;
    - 电池管理系统:集成在电源管理电路中,监测电池电压并实现动态控制。
    使用建议
    1. 为减少外部元件数量,可选择 SOIC 或 TSSOP 封装以节省空间;
    2. 在需要极高精度的应用中,需注意 PCB 布局设计,减少干扰和噪声影响;
    3. 建议使用外部电容滤波以增强供电稳定性。

    兼容性和支持


    LP324 和 LP2902 支持多种封装类型,包括:
    - SOIC-14(管脚数:14)
    - PDIP-14(插件型封装)
    德州仪器(TI)提供全面的技术支持,包括:
    - 数据手册和应用笔记;
    - 软件开发工具和在线技术支持;
    - 多年质保及技术支持团队。

    常见问题与解决方案


    常见问题
    1. 如何提高输出信号的信噪比?
    2. 工作温度超出推荐范围会对设备造成什么影响?
    解决方案
    1. 添加外部滤波电容,改善供电质量;
    2. 温度超出范围可能导致性能下降甚至损坏,请确保工作在指定范围内。

    总结和推荐


    产品评估
    LP324 和 LP2902 在低功耗、宽电压、优良输入特性的结合上表现出色。其适配性广泛,尤其适用于电池供电设备和高精度测量场景。同时,TI 提供的强大支持和高可靠性进一步增强了其市场竞争力。
    推荐意见
    强烈推荐 LP324 和 LP2902 给需要超低功耗和高性能运算放大器的开发者。它们是消费电子、便携设备和传感器领域的理想选择。
    最终结论:推荐购买并使用此款产品。

LP2902N参数

参数
最大工作供电电压 ±16V,32V
最小工作供电电压 -
每个通道的输出电流 10mA
CMRR - 共模抑制比 -
-3db带宽 -
Vos - 输入偏置电压 2mV
典型增益带宽 100KHz
通道数量 4
输出类型 -
典型压摆率 50mV/μs
典型输入噪声电压密度 80nV/rtHz
关闭 关闭
电路数 4
电流 - 输入偏置 2nA
放大器类型 General Purpose
典型供电电流 150μA
长*宽*高 19.3mm*6.35mm*4.57mm
通用封装 PDIP-14
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

LP2902N厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2902N数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LP2902N LP2902N数据手册

LP2902N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.3481
3000+ ¥ 4.242
6000+ ¥ 4.1006
库存: 7250
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 4348.1
