OPA452TA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5mA 10V/μs 21nV/rtHz 1.8MHz 关闭 50mA 1 1 ±40V 1mV 7pA General Purpose TO-220-7 通孔安装 10.17mm*4.58mm*8.38mm
供应商型号: 25E-OPA452TA
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA452TA

OPA452TA概述


    产品简介


    产品名称: OPA452 和 OPA453 运算放大器
    产品类型: 高压高电流运算放大器
    主要功能:
    - 支持高电压(80V)和高输出电流(50mA)
    - 适用于广泛的应用场景,具有优良的电压摆幅能力
    - 内置热关断和输出限流保护
    应用领域:
    - 压电传感器
    - 测试设备
    - 音频放大器
    - 转换器驱动器
    - 伺服驱动器

    技术参数


    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入偏置电压 | OPA452 | ±1 | ±3 | ±6 | mV |
    | 电源电压范围 | OPA452 | ±10 ±40 | V |
    | 输出电压摆幅 | OPA452 | ±1 铁轨 | V |
    | 增益带宽积 | OPA452 1.8 MHz |
    | 前向电流限值 | OPA452 125 | mA |
    | 工作温度范围 | OPA452 | -40 125 | °C |
    | 热关断温度 | OPA452 160 °C |

    产品特点和优势


    - 高压高电流能力: 支持高达80V的电源电压和50mA的连续输出电流。
    - 广泛的电源电压范围: 可以在±10V至±40V的范围内操作。
    - 优良的输出电压摆幅: 输出电压可以从±1V摆动到电源轨。
    - 全面保护: 具备过温保护和过流保护,可以应对多种过载情况。
    - 优秀的低级精度: 激光修剪的单片集成电路提供了出色的低级精度。

    应用案例和使用建议


    应用案例:
    - 在音频放大器中作为基本非反相放大器。
    - 用于各种放大器配置,包括非反相和反相模式。
    使用建议:
    - 在连接时需要旁路电容器(0.1µF或更大)来保护电源终端。
    - 为获得最佳性能,确保电容器的额定值适配所用电源电压。
    - 应该选择合适的电阻值来确保逻辑高电平在所有旗标电流输出范围内有效。

    兼容性和支持


    - 兼容性: 适合多种应用场景,与多种CMOS和HCT逻辑门兼容。
    - 支持和服务: 由TI提供全面的技术支持,包括详细的参考设计和实际应用指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在长时间运行后性能下降 | 使用正确的散热方式,确保良好的散热效果 |
    | 输出电流不足 | 检查电源连接和负载情况,确保满足供电要求 |

    总结和推荐


    总结:
    OPA452和OPA453运算放大器凭借其高压高电流能力、广泛的电源电压范围和优秀的输出电压摆幅,在众多应用中表现出色。特别适合于需要高性能和可靠性的应用场景。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高压高电流能力和良好保护机制的设计中使用OPA452和OPA453运算放大器。

OPA452TA参数

参数
Vos - 输入偏置电压 1mV
放大器类型 General Purpose
关闭 关闭
电路数 1
每个通道的输出电流 50mA
电流 - 输入偏置 7pA
输出类型 -
CMRR - 共模抑制比 -
最小工作供电电压 -
-3db带宽 -
典型增益带宽 1.8MHz
典型输入噪声电压密度 21nV/rtHz
通道数量 1
最大工作供电电压 ±40V
典型压摆率 10V/μs
典型供电电流 5.5mA
长*宽*高 10.17mm*4.58mm*8.38mm

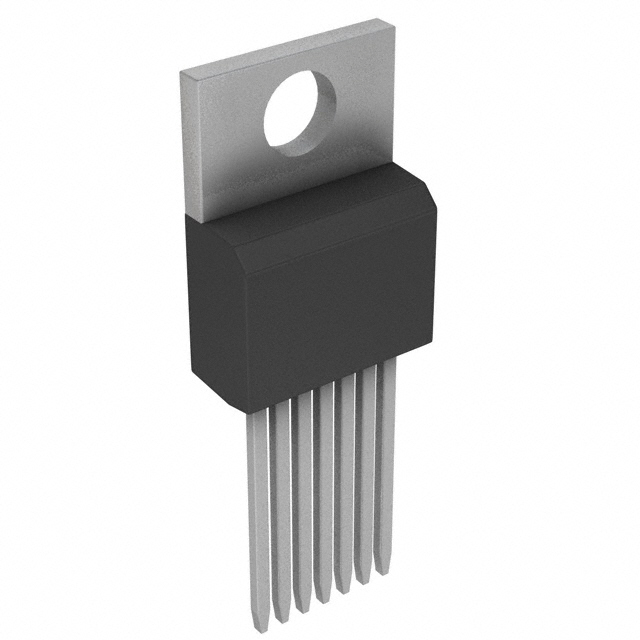

通用封装 TO-220-7
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

OPA452TA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA452TA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA452TA OPA452TA数据手册

OPA452TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
