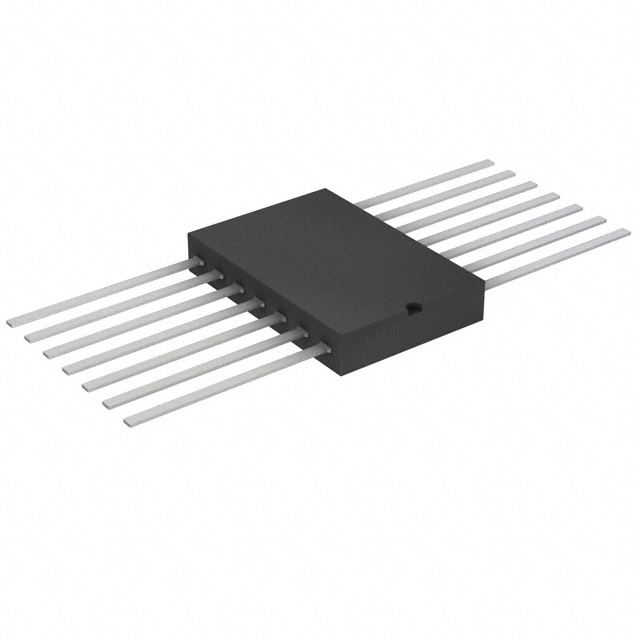

LM124AWRQMLV

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 100mV/μs@ 30V 40nV/rtHz 1MHz 4 ±16V,32V 2mV@ 5V 10nA CFPAK 支架安装,贴片安装 1.77mm(高度)
供应商型号: LM124AWRQMLV
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 LM124AWRQMLV

LM124AWRQMLV概述

    LM124/QML Low Power Quad Operational Amplifiers

    产品简介


    LM124/QML是德州仪器(Texas Instruments)推出的一款低功耗四通道运算放大器。它专为单电源供电下的广泛电压范围设计,同时也可以在双电源供电下运行。这款运算放大器适用于各种应用场合,如传感器放大器、增益块以及所有传统的运放电路,特别适合于需要单电源系统且需简化设计的应用场合。

    技术参数


    - 输出电压摆幅:0V至V+
    - 内部频率补偿:确保增益为1时的稳定性
    - 直流电压增益:100 dB
    - 带宽(增益为1):1 MHz(温度补偿)
    - 电源电压范围:单电源3V至32V,或双电源±1.5V至±16V
    - 静态电流:每个放大器仅消耗700 μA,且几乎不受电源电压影响
    - 输入偏置电流:45 nA(温度补偿)
    - 输入失调电压:2 mV
    - 共模电压范围:包括地
    - 差分输入电压范围:等于电源电压

    产品特点和优势


    - 宽输入共模电压范围:涵盖地电平,允许放大器在单电源操作模式下工作
    - 高温度补偿性能:确保在不同温度条件下的稳定性和可靠性
    - 四通道封装:方便使用,减少板载组件数量
    - 电池兼容性:适合便携式设备
    - 与逻辑电路兼容:可直接连接到数字系统

    应用案例和使用建议


    - 传感器放大器:用于放大传感器信号,提供精确的数据采集能力。
    - 增益块:用于实现增益控制,尤其是在自动化控制系统中。
    - 信号调理:例如,在模拟信号处理中进行信号放大和滤波。
    使用建议:
    - 确保输入信号不会超过规定的电压范围,尤其是避免负输入电压超过-0.3V。
    - 注意散热管理,特别是在大功率条件下,避免因过热导致的损坏。

    兼容性和支持


    - 与其他标准逻辑器件兼容,方便集成到现有的系统中。
    - 德州仪器提供详尽的技术支持和文档,包括详细的规格书和应用指南。

    常见问题与解决方案


    1. 问题:过大的输入电压如何处理?
    - 解决办法:使用外部保护二极管或者限流电阻来保护输入端。
    2. 问题:静态电流过高如何解决?
    - 解决办法:检查电路接线是否有误,确保正确接地并优化外围电路。

    总结和推荐


    综上所述,LM124/QML是一款高性能、低功耗的运算放大器,具有广泛的应用领域和强大的市场竞争力。它提供了优良的温度补偿性能和广泛的电压工作范围,适合多种工业和消费电子应用。对于需要高效、可靠运算放大器的设计工程师来说,这是一个非常值得推荐的产品。

LM124AWRQMLV参数

参数
-3db带宽 -
通道数量 4
每个通道的输出电流 -
典型压摆率 100mV/μs@ 30V
最大工作供电电压 ±16V,32V
关闭 -
放大器类型 -
电流 - 输入偏置 10nA
典型输入噪声电压密度 40nV/rtHz
最小工作供电电压 -
电路数 -
CMRR - 共模抑制比 -
输出类型 -
典型增益带宽 1MHz
Vos - 输入偏置电压 2mV@ 5V
典型供电电流 -
长*宽*高 1.77mm(高度)
通用封装 CFPAK
安装方式 支架安装,贴片安装
应用等级 军用级
包装方式 管装

LM124AWRQMLV厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM124AWRQMLV数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LM124AWRQMLV LM124AWRQMLV数据手册

LM124AWRQMLV封装设计

查看详情并下载
Symbol
Footprint
3D Model
