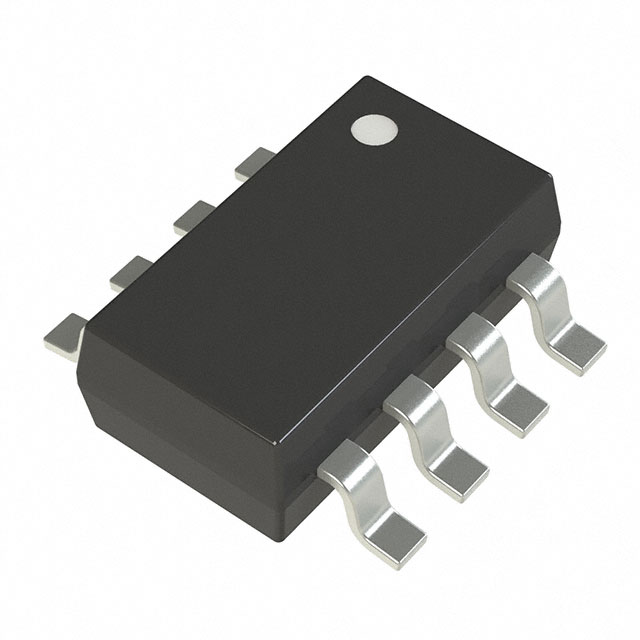

OPA2683IDCNR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.88mA(x2 Channels) 540V/μs 4.4nV/rtHz 200MHz Differential 150mA 2 2 12V 1.5mV 3μA Current Feedback SOT-23-8 贴片安装,黏合安装 2.9mm*1.63mm*1.1mm
供应商型号: OPA2683IDCNR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA2683IDCNR

OPA2683IDCNR概述


    产品简介


    OPA2683 低功耗双通道电流反馈运算放大器
    OPA2683 是一款由德州仪器(Texas Instruments)生产的低功耗、高性能、双通道电流反馈运算放大器。它在高带宽、低失真和高输出电流方面表现出色,适用于多种应用场景,如广播视频驱动器、微功率活动滤波器、短环路ADSL共驱动器等。

    技术参数


    性能指标:
    - 增益带宽:150MHz(增益+2)
    - 增益>10时的带宽:>80MHz
    - 失真:5MHz时< -65dBc
    - 高输出电流:110mA
    - 单电源操作:+5V至+12V
    - 双电源操作:±2.5V至±6V
    - 供电电流:总供电电流1.9mA
    - 关断版本:MSOP-10封装
    温度范围:
    - 运行温度:-40°C 至 +85°C
    - 存储温度:-65°C 至 +125°C
    绝对最大额定值:
    - 电源电压:±6.5V
    - 差分输入电压:±1.2V
    - 输入电压范围:±VS
    - 结温(TJ):+150°C

    产品特点和优势


    优势:
    - 宽增益带宽保持性: OPA2683具有优秀的增益带宽保持性,在高增益条件下仍能保持较高的带宽,特别适用于需要高精度信号处理的应用。
    - 高输出电流能力: 可提供高达110mA的输出电流,适合驱动大负载。
    - 单/双电源操作: 支持多种电源配置,灵活性高。
    - 低功耗设计: 总供电电流仅1.9mA,非常适合电池供电设备。
    - 内部闭合环路输入缓冲器: 改善了输入阻抗,减少了失真,提升了整体性能。

    应用案例和使用建议


    应用场景:
    - 广播视频驱动器
    - 微功率活动滤波器
    - 短环路ADSL共驱动器
    使用建议:
    - 在广播视频应用中,确保增益设置合理,以获得最佳的图像质量。
    - 在滤波器应用中,可以通过调整增益设置来实现频率响应峰值元素的添加。
    - 在驱动大负载时,要注意供电电压和电流的要求,以确保稳定的输出。

    兼容性和支持


    兼容性:
    - 该器件支持多种电源配置(单电源和双电源),可以与不同类型的电源系统兼容。
    - 提供MSOP-10封装,方便集成到现有电路板设计中。
    支持和维护:
    - 德州仪器提供了详尽的技术文档和支持资源,包括产品数据手册、应用指南和技术支持服务。
    - 用户可以通过TI的官方网站获取最新的技术支持和软件工具。

    常见问题与解决方案


    常见问题及解决办法:
    - 问题:过热导致的损坏。
    - 解决方法:确保散热措施到位,避免长时间高负载运行。

    - 问题:输入电压超出范围。
    - 解决方法:检查输入电压是否在规定的范围内,必要时使用外部电路限制输入电压。
    - 问题:失真过高。
    - 解决方法:检查电路设计和布线,确保正确的阻抗匹配,以减少信号失真。

    总结和推荐


    综合评估:
    OPA2683是一款性能优异的低功耗双通道电流反馈运算放大器。其卓越的增益带宽保持性、高输出电流能力和低功耗设计使其在多种应用场景中表现突出。此外,德州仪器提供的全面支持和维护也使得该产品在市场上的竞争力更强。
    推荐使用:
    鉴于OPA2683在广播视频、微功率活动滤波器和ADSL共驱动器等领域的显著优势,我们强烈推荐将其用于需要高精度、低功耗和宽频带应用的设计中。其出色的性能和广泛的应用范围使其成为业界的理想选择。

OPA2683IDCNR参数

参数
典型供电电流 1.88mA(x2 Channels)
每个通道的输出电流 150mA
典型增益带宽 200MHz
关闭 -
放大器类型 Current Feedback
最大工作供电电压 12V
-3db带宽 -
Vos - 输入偏置电压 1.5mV
输出类型 Differential
典型输入噪声电压密度 4.4nV/rtHz
电路数 2
通道数量 2
最小工作供电电压 -
典型压摆率 540V/μs
电流 - 输入偏置 3μA
CMRR - 共模抑制比 -
长*宽*高 2.9mm*1.63mm*1.1mm
通用封装 SOT-23-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA2683IDCNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2683IDCNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2683IDCNR OPA2683IDCNR数据手册

OPA2683IDCNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 26.0022
3000+ ¥ 25.368
6000+ ¥ 24.5224
库存: 18000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 26002.2
