首页  >  产品百科  >  OPA2836IRUNT

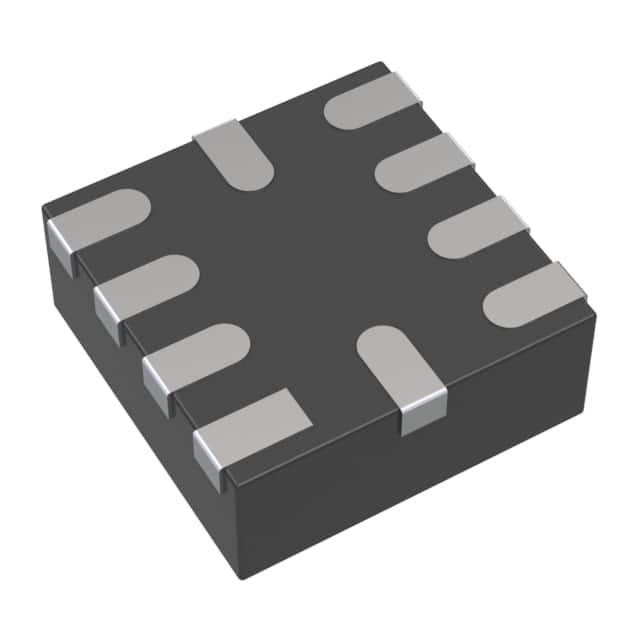

OPA2836IRUNT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1mA(x2 Channels) 580V/μs 4.6nV/rtHz@ 5V 118MHz Differential,Rail to Rail 50mA 2 2 2.5V ±2.75V,5.5V 65μV 650nA 205MHz Voltage Feedback QFN 贴片安装,黏合安装
供应商型号: OPA2836IRUNT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2836IRUNT

OPA2836IRUNT概述


    产品简介


    OPA836 和 OPA2836 运算放大器 是由德州仪器(Texas Instruments)设计并制造的一系列单通道和双通道运算放大器。这些器件具有超低功耗、轨到轨输入和输出能力,并且能够在单电源2.5V至5.5V或双电源±1.25V至±2.75V的供电范围内工作。它们适用于多种应用,包括低功耗信号调节、音频ADC输入缓冲器、便携式系统以及高密度系统等。

    技术参数


    | 参数 | 值 |

    | 供应电压 | 2.5 V 至 5.5 V |
    | 待机电流 | 0.5 µA (典型值) |
    | 带宽 | 205 MHz |
    | 上升时间 | 3 ns (2 VSTEP) |
    | 过载恢复时间 | 60 ns |
    | SNR | 0.00013% (-117.6 dBc) |
    | 谐波失真(THD) | 0.00003% (-130 dBc) |
    | 输出驱动电流 | 50 mA |
    | 工作温度范围 | -40°C 至 +125°C |
    | 输入偏置电压 | 65 µV (最大值) |
    | 输入噪声 | 4.6 nV/√Hz (f = 100 kHz) |

    产品特点和优势


    OPA836 和 OPA2836 运算放大器 具备以下特点:
    - 极低功耗:单通道待机电流仅1mA,且具备超低的0.5 µA 待机电流。
    - 高带宽:205 MHz 的带宽满足高频信号处理需求。
    - 高频性能:高达560 V/µs 的压摆率和3 ns 的上升时间。
    - 优秀的输入噪声性能:输入噪声仅为4.6 nV/√Hz。
    - 宽泛的工作温度范围:从-40°C 到 +125°C。
    这些特性使得这些运算放大器成为电池供电及便携式应用的理想选择,在保持低功耗的同时还能提供高性能。

    应用案例和使用建议


    OPA836 和 OPA2836 运算放大器 广泛应用于以下领域:
    - 低功耗信号调节:例如音频信号处理。
    - 便携式系统:如手机、平板电脑等。
    - 高密度系统:如数据中心和服务器。
    使用建议:
    - 确保电源电压在指定范围内,以避免损坏。
    - 注意输入电压范围限制,确保输入信号不超过规定值。
    - 对于高频应用,可以考虑增加外部滤波器以减少谐波失真。

    兼容性和支持


    OPA836 和 OPA2836 与现有系统的兼容性良好,适用于广泛的系统设计。德州仪器提供了详尽的技术文档和支持服务,包括样片申请、在线工具及软件等,便于用户快速上手和开发。

    常见问题与解决方案


    - 问题: 设备不能正常启动。
    - 解决方案: 检查电源电压是否正确连接,确保在2.5V 至 5.5V 范围内。
    - 问题: 谐波失真过高。
    - 解决方案: 减少信号幅度,检查输入信号是否符合要求。
    - 问题: 设备发热严重。
    - 解决方案: 检查散热措施是否到位,确保散热片安装正确。

    总结和推荐


    OPA836 和 OPA2836 运算放大器 提供了卓越的低功耗和高性能特性,特别适合于需要极高频率响应和较低功耗的应用场景。它们的设计使其成为一种强大的解决方案,尤其在便携式和电池供电设备中表现优异。因此,强烈推荐将它们用于上述应用场景。

OPA2836IRUNT参数

参数
放大器类型 Voltage Feedback
关闭 -
-3db带宽 205MHz
典型输入噪声电压密度 4.6nV/rtHz@ 5V
Vos - 输入偏置电压 65μV
每个通道的输出电流 50mA
最小工作供电电压 2.5V
典型供电电流 1mA(x2 Channels)
电流 - 输入偏置 650nA
CMRR - 共模抑制比 -
通道数量 2
电路数 2
输出类型 Differential,Rail to Rail
最大工作供电电压 ±2.75V,5.5V
典型增益带宽 118MHz
典型压摆率 580V/μs
2.1mm(Max)
2.1mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA2836IRUNT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2836IRUNT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2836IRUNT OPA2836IRUNT数据手册

OPA2836IRUNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 19.411
2000+ ¥ 18.9175
3000+ ¥ 18.424
库存: 22000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 19411
