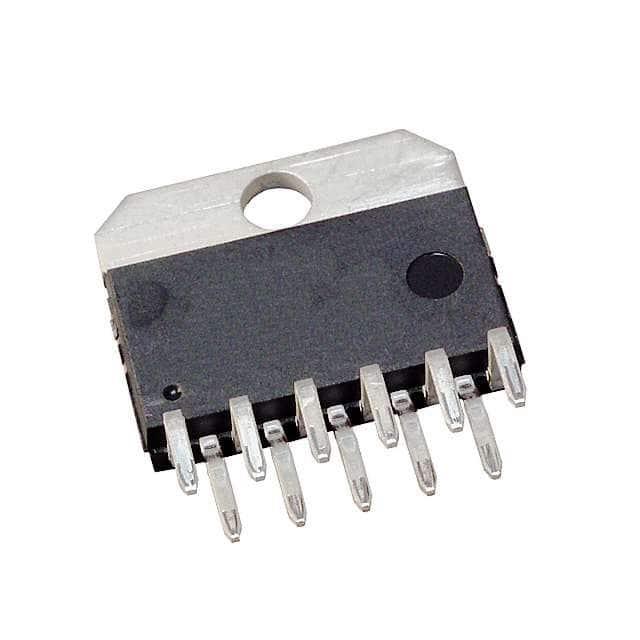

OPA2544TG3

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 22mA(x2 Channels) 8V/μs 36nV/rtHz 1.4MHz 关闭 4A 2 2 ±35V 1mV 15pA General Purpose TO-220-11 通孔安装 20.02mm*10.7mm*4.5mm
供应商型号: 3117485
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA2544TG3

OPA2544TG3概述

    高压大电流双运算放大器OPA2544

    产品简介


    OPA2544是一款由德州仪器(Texas Instruments)设计制造的高压高电流双运算放大器。该器件专为驱动各种高功率负载而设计,具备出色的输出能力和广泛的电源电压范围。OPA2544广泛应用于电机驱动、可编程电源、伺服放大器、阀门及致动器驱动、磁偏转线圈驱动以及音频放大等领域。

    技术参数


    OPA2544的主要技术参数如下:
    - 输出电流:最小2A
    - 电源电压范围:±10V至±35V
    - 压摆率:8V/µs
    - 内部限流:集成电流限制功能
    - 热关断保护:具有热关断保护机制
    - 输入阻抗:FET输入,输入偏置电流最大50pA
    - 封装形式:11引脚塑料封装
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    1. 高输出电流:能够提供至少2A的输出电流,满足多种高功率应用需求。
    2. 宽电源电压范围:±10V至±35V的电源电压范围,适应不同应用环境。
    3. 快速压摆率:高达8V/µs的压摆率,适合高速信号处理。
    4. 内置保护功能:集成内部电流限制和热关断保护功能,确保器件的安全运行。
    5. 低噪声:输入电压噪声仅为36nV/√Hz,保证了信号传输的纯净度。
    6. 高共模抑制比:在±VS-6V范围内,共模抑制比高达90dB至106dB。

    应用案例和使用建议


    OPA2544在多种应用场景中表现出色,例如:
    - 电机驱动:利用其高输出电流和宽电源电压范围,可以轻松驱动各类电机。
    - 音频放大器:由于其低噪声特性和高共模抑制比,非常适合用于音频放大电路。
    - 伺服放大器:能够在动态变化的负载下稳定运行,提高系统整体稳定性。
    使用建议:
    1. 热管理:确保合理散热,避免过热导致的热关断。
    2. 信号连接:采用陶瓷和钽电容并联的方式进行电源去耦,以降低电源噪声。

    兼容性和支持


    OPA2544适用于标准的11引脚塑料封装,便于集成到现有设计中。德州仪器提供了详尽的技术文档和应用指南,包括SOA曲线和故障排除指南,帮助用户更好地理解和使用这款器件。

    常见问题与解决方案


    - Q: 在短路条件下,OPA2544的最大输出电流是否会受到限制?
    - A: 是的,在短路情况下,输出电流可能被限制在1.5A以下,具体数值取决于温度和其他条件。
    - Q: 如何有效管理OPA2544的热耗散?
    - A: 使用合适的散热器,并确保良好的空气流通。具体散热要求可参考德州仪器的应用笔记AB-038。

    总结和推荐


    总体而言,OPA2544是一款高性能的高压高电流双运算放大器,适用于多种高功率应用场合。其强大的输出能力、宽泛的工作范围和丰富的保护功能使其在市场上具有很强的竞争力。对于需要高功率输出的应用,我们强烈推荐使用OPA2544。它不仅性能卓越,而且在应用过程中能够提供可靠的保护,值得广大工程师和技术爱好者选择。

OPA2544TG3参数

参数
典型输入噪声电压密度 36nV/rtHz
-3db带宽 -
电流 - 输入偏置 15pA
通道数量 2
典型增益带宽 1.4MHz
放大器类型 General Purpose
典型供电电流 22mA(x2 Channels)
典型压摆率 8V/μs
最小工作供电电压 -
每个通道的输出电流 4A
CMRR - 共模抑制比 -
最大工作供电电压 ±35V
关闭 关闭
Vos - 输入偏置电压 1mV
电路数 2
输出类型 -
长*宽*高 20.02mm*10.7mm*4.5mm
通用封装 TO-220-11
安装方式 通孔安装
零件状态 在售
包装方式 管装

OPA2544TG3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2544TG3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2544TG3 OPA2544TG3数据手册

OPA2544TG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
