OPA544FKTTT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 12mA 8V/μs 36nV/rtHz@ ±35V 1.4MHz 关闭 2A 1 1 ±35V 1mV 15pA Power DDPAK-5,TO-263 贴片安装,黏合安装
供应商型号: OPA544FKTTT
供应商: 云汉优选
标准整包数: 1

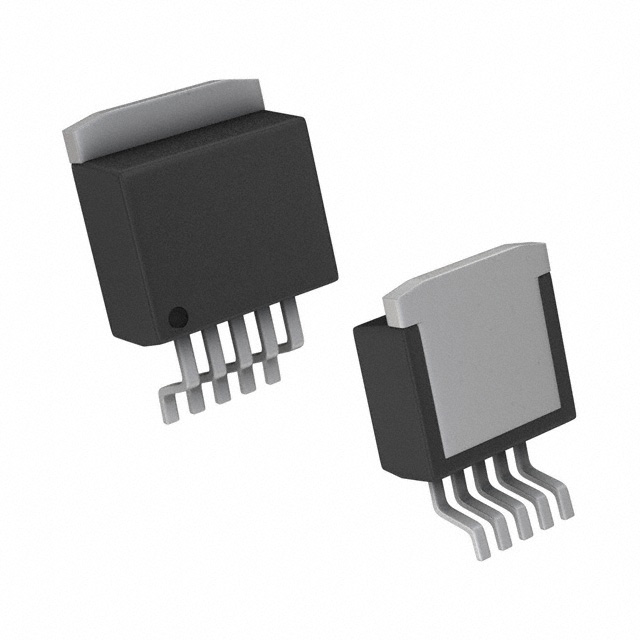

TEXAS INSTRUMENTS 运算放大器 OPA544FKTTT

OPA544FKTTT概述

    高压大电流运算放大器 OPA544 技术手册解析

    1. 产品简介


    OPA544 是一款由 Burr-Brown 公司设计生产的高压、高电流运算放大器,适用于驱动各种高功率负载。这款器件结合了高性能 FET 运算放大电路和强大的输出级于单片芯片上,能够提供出色的稳定性和可靠性。OPA544 主要应用于电机驱动、可编程电源、伺服放大器、阀门及执行器驱动、磁偏转线圈驱动以及音频放大等领域。

    2. 技术参数


    以下是 OPA544 的关键技术和性能参数:
    - 输出电流:最小值为 2A。
    - 供电电压范围:±10V 至 ±35V。
    - 摆率:8V/µs。
    - 内部电流限制:保护输出电流过载。
    - 热关断保护:防止过热损坏。
    - 输入阻抗:差分输入阻抗高达 10¹²Ω || 8Ω || pF。
    - 工作温度范围:工业级标准,-40°C 至 +85°C。

    3. 产品特点和优势


    OPA544 的核心优势在于其高输出电流能力和宽广的工作电压范围,使其非常适合需要高强度电流输出的应用场景。此外,内置的电流限制和热关断功能进一步增强了产品的安全性和稳定性。铜制散热片设计使得安装到散热器时具有优异的热管理性能,提升了长期运行的可靠性。

    4. 应用案例和使用建议


    OPA544 在多个领域有着广泛的应用,例如作为电机驱动器来控制机械装置的速度和方向;也可以用于构建可编程电源系统以满足不同设备的需求。对于实际应用中的安装,建议确保良好的散热条件并遵循正确的电路布局规范,比如添加旁路电容以减少电源噪声影响。

    5. 兼容性和支持


    OPA544 可采用行业标准的 5 引脚 TO-220 和表面贴装形式封装。公司提供了详尽的技术文档和支持服务,包括详细的接线图和典型应用电路示例,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    常见的用户疑问可能涉及功耗计算、短路保护机制等。根据手册中的指导,当遇到功耗过高时可以通过降低供电电压或者增加外部散热措施来改善;如果发生短路现象,则需检查电路连接是否正确以及是否存在外部干扰因素。

    7. 总结和推荐


    总体而言,OPA544 是一款功能强大且灵活多样的运算放大器产品,在工业自动化、消费电子等多个行业中都展现了极高的实用价值。鉴于其优秀的性能指标和广泛适用性,我们强烈推荐它作为类似项目中的首选组件之一。不过,在选择具体型号时还需要结合自身需求考虑细节如封装类型等因素。希望以上信息能对你有所帮助!

OPA544FKTTT参数

参数
CMRR - 共模抑制比 -
典型增益带宽 1.4MHz
典型供电电流 12mA
电流 - 输入偏置 15pA
典型压摆率 8V/μs
输出类型 -
典型输入噪声电压密度 36nV/rtHz@ ±35V
关闭 关闭
最小工作供电电压 -
通道数量 1
每个通道的输出电流 2A
最大工作供电电压 ±35V
电路数 1
放大器类型 Power
-3db带宽 -
Vos - 输入偏置电压 1mV
10.67mm(Max)
9.65mm(Max)
5.13mm(Max)
通用封装 DDPAK-5,TO-263
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA544FKTTT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA544FKTTT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA544FKTTT OPA544FKTTT数据手册

OPA544FKTTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 74.58
50+ ¥ 73.337
100+ ¥ 71.4725
500+ ¥ 68.365
2000+ ¥ 66.5005
库存: 4936
起订量: 10 增量: 250
交货地:
最小起订量为:10
合计: ¥ 745.8
