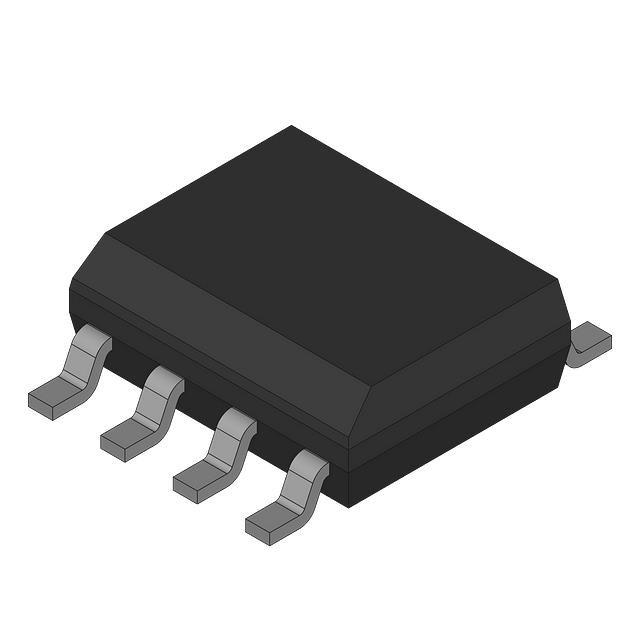

OPA705UA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 160μA 600mV/μs 45nV/rtHz 1MHz 关闭 Rail to Rail 10mA 1 1 ±6V,12V 500μV 1pA General Purpose SOIC-8 贴片安装 4.9mm*3.91mm*1.58mm
供应商型号: OPA705UA
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 运算放大器 OPA705UA

OPA705UA概述


    产品简介


    OPA705系列运放芯片是一种低成本、CMOS工艺制造的轨对轨输入输出运算放大器。这些放大器以其低功耗、高动态性能和紧凑封装而著称,适用于多种应用场景。包括单版本(OPA705)、双版本(OPA2705)和四版本(OPA4705),分别提供不同引脚数量的封装选择。
    主要功能:具备轨对轨输入输出能力,宽电源电压范围,低静态电流,有限制范围共模抑制比,低偏置电压,高速响应,小型化封装,低输入偏置电流等。此外,这些芯片在-40°C到+85°C的工作温度范围内经过全面测试和验证,以确保可靠性能。
    应用领域:这些放大器被广泛应用于汽车应用(如音频处理、传感器应用、安全系统)、便携式设备、活动滤波器、传感器放大器、测试设备、数据采集等领域。

    技术参数


    - 电源电压:单电源:4V到12V;双电源:±2V到±6V
    - 静态电流:每放大器静态电流≤200µA
    - 共模抑制比(CMRR):96dB
    - 偏置电压:0.5mV
    - 带宽:1MHz,斜率:0.6V/µs
    - 微小封装:SOT23-5, MSOP-8, TSSOP-14
    - 输入偏置电流:1pA

    产品特点和优势


    OPA705系列运放具备一系列显著特点和优势。其轨对轨输入输出能力确保在所有输入条件下都能保持动态范围。这种特性对于低压供电的应用尤为重要。此外,每种版本都有不同的封装选项,使得它们适合不同的安装需求。
    - 低功耗:静态电流仅160µA,适用于电池驱动设备。
    - 高性能:1MHz带宽和0.6V/µs的斜率使它们能够快速响应信号变化。
    - 广泛的温度适应性:工作温度范围从-40°C到+85°C。
    - 高共模抑制比(CMRR):96dB,有助于消除噪声干扰。
    - 易于集成:多种封装形式可供选择,适应各种应用需求。

    应用案例和使用建议


    应用案例:一个典型的案例是OPA2705在自动测试设备中的使用。它被配置为双电源缓冲参考,用于DAC7644数据转换器,以实现高精度的数据采集。这种配置展示了OPA2705在低功耗、空间受限的测试设备中的应用潜力。
    使用建议:
    1. 使用适当大小的输入电阻(不超过10mA)以保护输入端口不受过电压的影响。
    2. 在反馈环路中插入10Ω到20Ω的串联电阻,以提高大容性负载驱动能力并减少振铃现象。
    3. 尽量避免超过供应电压300mV的输入信号,特别是在使用无限制电阻的情况下。

    兼容性和支持


    OPA705系列运放具有良好的兼容性,能够与其他标准接口的电子元件无缝连接。制造商提供了详尽的技术支持文档,包括设计指南、使用手册及相关的软件工具。这些资源帮助用户快速理解和掌握这些运放的应用方法。

    常见问题与解决方案


    - 问:设备电源电压超出规定的范围时,是否会对器件产生损坏?
    答:是的。电源电压超出规定的范围可能会导致永久性的器件损坏。建议始终按照规定范围进行供电。

    - 问:如何防止输入信号的过压问题?
    答:在输入端接入适当的限流电阻,将电流限制在10mA以内,可以有效防止输入信号的过压。

    总结和推荐


    综上所述,OPA705系列运放芯片具备众多卓越的特点和优势,非常适合需要高效能、低功耗和高可靠性电子系统的应用场合。凭借其出色的电气特性和广泛的应用领域,OPA705系列运放在市场上具有很高的竞争力。因此,我们强烈推荐这些芯片用于需要精确、稳定和高效性能的电子系统中。

OPA705UA参数

参数
最大工作供电电压 ±6V,12V
通道数量 1
每个通道的输出电流 10mA
-3db带宽 -
CMRR - 共模抑制比 -
典型供电电流 160μA
最小工作供电电压 -
关闭 关闭
Vos - 输入偏置电压 500μV
电流 - 输入偏置 1pA
放大器类型 General Purpose
典型压摆率 600mV/μs
典型增益带宽 1MHz
输出类型 Rail to Rail
电路数 1
典型输入噪声电压密度 45nV/rtHz
长*宽*高 4.9mm*3.91mm*1.58mm
通用封装 SOIC-8
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

OPA705UA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA705UA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA705UA OPA705UA数据手册

OPA705UA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 7.5402
500+ ¥ 7.3485
750+ ¥ 7.1568
库存: 296
起订量: 250 增量: 75
交货地:
最小起订量为:250
合计: ¥ 1885.05
直接购买
