OPA4343EA/250G4

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 850μA(x2 Channels) 6V/μs 25nV/rtHz@ 5V 5.5MHz Rail to Rail 50mA 4 4 2mV 0.2pA CMOS SSOP-16 贴片安装
供应商型号: Q-OPA4343EA/250G4
供应商: 期货订购
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA4343EA/250G4

OPA4343EA/250G4概述


    产品简介


    OPA343系列单电源轨对轨运算放大器是德州仪器微放大器™系列产品,专为低成本、小型化应用而设计。这些运算放大器针对低电压、单电源操作进行了优化,具备轨对轨输入输出(Rail-to-Rail I/O)功能,使得它们成为驱动采样模数转换器(A/D)的理想选择。此外,它们也适用于通用和音频应用,提供出色的动态响应,并能在单个、双通道及四通道版本中实现灵活设计。

    技术参数


    - 供电范围: 2.5V 至 5.5V
    - 开环增益: 100 dB(在100 kΩ负载下)
    - 增益带宽积(GBW): 5.5 MHz
    - 压摆率(SR): 6 V/µs
    - 总谐波失真加噪声(THD+N): 0.0007%(在1kHz时)
    - 偏置电流: ±0.2 pA
    - 输入电压噪声: 25 nV/√Hz(在1kHz时)
    - 封装类型: SOT-23-5, SO-8, MSOP-8, SSOP-16, SO-14, TSSOP-14
    - 温度范围: 工作温度 -55°C 至 +125°C

    产品特点和优势


    - 小型化设计: 提供多种封装选项,如SOT-23-5, SO-8, MSOP-8等,适合空间受限的应用。
    - 高性价比: 成本低廉,特别适用于小型化和低功耗设计。
    - 高性能: 具备宽频带(5.5 MHz)、高摆率(6 V/µs)、低总谐波失真(0.0007%),且仅需850µA/通道的静态电流。
    - 应用灵活性: 支持单通道、双通道和四通道配置,提高设计灵活性。

    应用案例和使用建议


    - AD转换器驱动: 针对驱动中速(最高可达100kHz)采样A/D转换器进行优化。
    - 音频处理: 适用于音频应用,如扬声器驱动和信号调理。
    - 数据采集: 在数据采集系统中提供高精度测量和滤波功能。
    - 通信系统: 用于构建高性能通信链路,确保信号完整性。
    使用建议:
    - 当驱动大电容负载时,可以在输出端串联一个10Ω至20Ω的电阻,以减少振铃现象。
    - 确保输入信号的幅度不超过供电电压500mV以上,否则可能引起过流现象。若必须处理这样的信号,应在输入端添加限流电阻,将输入电流限制在10mA以内。

    兼容性和支持


    - 兼容性: 支持多种封装形式,可与不同尺寸和类型的电路板兼容。
    - 技术支持: 德州仪器提供详细的SPICE模型,帮助工程师进行设计分析。同时,官方还提供了丰富的技术文档和在线支持,方便用户获取帮助。

    常见问题与解决方案


    1. 输入信号幅度超过供电电压500mV
    - 解决方案: 添加输入限流电阻,确保输入电流小于10mA。

    2. 驱动大电容负载时出现振铃现象
    - 解决方案: 在输出端串联一个10Ω至20Ω的电阻,有效降低振铃效应。
    3. 输入偏置电流过大导致测量误差
    - 解决方案: 确保输入信号的直流分量位于供电电压的±500mV范围内,避免超出范围的偏置电流。

    总结和推荐


    综上所述,OPA343系列运算放大器在小型化、成本控制和高性能方面表现出色。其独特的轨对轨输入输出能力和低功耗特性使其非常适合应用于多个领域,如AD转换器驱动、音频处理、数据采集和通信系统。因此,强烈推荐使用OPA343系列运算放大器,特别是对于需要高集成度、低功耗和高性能的项目来说,它是一个理想的选择。

OPA4343EA/250G4参数

参数
电路数 4
典型输入噪声电压密度 25nV/rtHz@ 5V
放大器类型 CMOS
输出类型 Rail to Rail
最大工作供电电压 -
电流 - 输入偏置 0.2pA
典型增益带宽 5.5MHz
关闭 -
-3db带宽 -
最小工作供电电压 -
每个通道的输出电流 50mA
通道数量 4
Vos - 输入偏置电压 2mV
CMRR - 共模抑制比 -
典型供电电流 850μA(x2 Channels)
典型压摆率 6V/μs
5mm(Max)
4mm(Max)
1.5mm(Max)

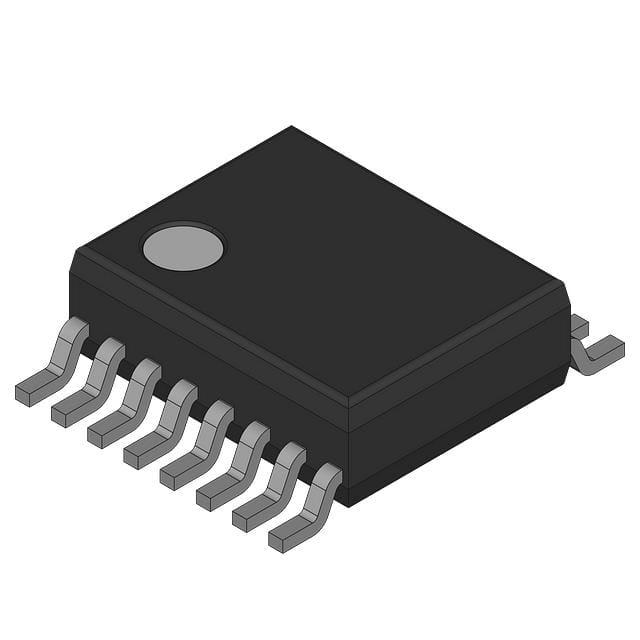

通用封装 SSOP-16
安装方式 贴片安装
零件状态 停产
包装方式 散装

OPA4343EA/250G4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4343EA/250G4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4343EA/250G4 OPA4343EA/250G4数据手册

OPA4343EA/250G4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
71+ $ 1.979 ¥ 16.7625
库存: 230
起订量: 257 增量: 0
交货地:
最小起订量为:71
合计: ¥ 1190.13
