OPA552FAKTWT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 7mA 24V/μs 14nV/rtHz 12MHz 关闭 200mA 1 1 ±30V,60V 1mV 20pA 12MHz General Purpose DDPAK-7,TO-263 贴片安装,黏合安装 10.1mm*8.89mm*4.44mm
供应商型号: OPA552FAKTWT
供应商: 国内现货
标准整包数: 1000

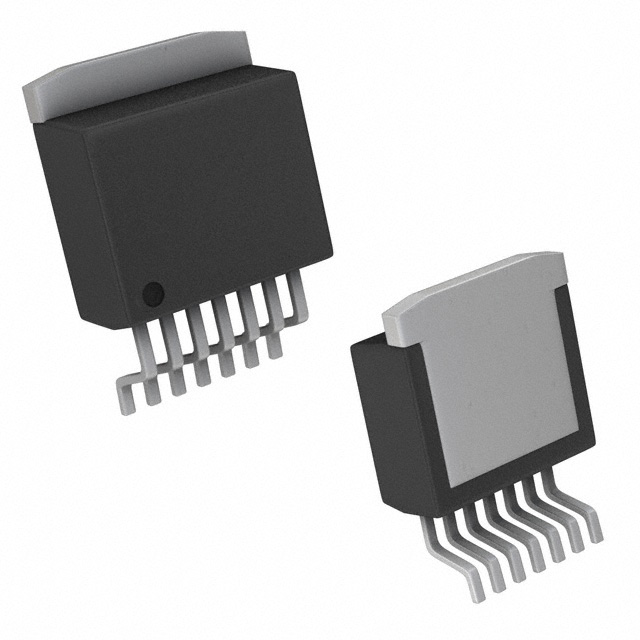

TEXAS INSTRUMENTS 运算放大器 OPA552FAKTWT

OPA552FAKTWT概述

    OPA551/OPA552 高电压高电流运算放大器

    1. 产品简介


    OPA551 和 OPA552 是低功耗、高性能的运算放大器,特别适用于需要高电压(最高可达60V)和大电流(高达200mA)的应用场合。这两款器件具备卓越的低噪声特性和保护机制,非常适合用于电信、音频、伺服系统和测试设备等领域。

    2. 技术参数


    - 电源范围:±4V 至 ±30V
    - 输出电流:200mA 持续输出(对于 OPA551)
    - 噪声水平:14nV/√Hz
    - 输入偏置电流:±20pA(典型值)
    - 增益带宽积:
    - OPA551:3MHz
    - OPA552:12MHz
    - 压摆率:
    - OPA551:15V/μs
    - OPA552:24V/μs
    - 工作温度范围:-40°C 至 +125°C
    - 封装:PDIP-8, SOIC-8, 或 DDPAK/TO-263-7

    3. 产品特点和优势


    - 高电压范围:能够处理 ±4V 至 ±30V 的电源电压。
    - 高输出电流:200mA 持续输出,满足高负载需求。
    - 低噪声:14nV/√Hz,确保信号处理精度。
    - 热关断指示:当器件温度超过预设值时提供警报。
    - 宽输出摆幅:接近电源轨时仍能保持高输出功率。

    4. 应用案例和使用建议


    - 电信应用:可用于各种通信设备,例如电话交换机和路由器。
    - 音频设备:用于扬声器驱动和其他音频设备。
    - 伺服系统:在需要高精度和快速响应的应用中,如机器人和自动化控制。
    - 测试设备:用于信号发生器、电源等测试设备中。
    使用建议:
    - 在高负载条件下使用时,应注意散热问题,确保良好的热管理。
    - 选择适当的封装类型以适应不同的工作环境和散热要求。

    5. 兼容性和支持


    - 封装兼容性:PDIP-8, SOIC-8, 和 DDPAK/TO-263 封装适用于不同类型的电路板。
    - 厂商支持:德州仪器(Texas Instruments)提供全面的技术文档和社区资源支持。

    6. 常见问题与解决方案


    - 问题:热关断频繁触发。
    - 解决办法:检查散热设计,增加散热片或使用更大散热面积的封装。
    - 问题:输出噪声过大。
    - 解决办法:检查电源去耦电容是否足够,增加外部滤波器。

    7. 总结和推荐


    OPA551/OPA552 是一款高性能、高可靠性的运算放大器,特别适合应用于高电压、高电流和高精度要求的环境中。其广泛的工作温度范围和优异的性能指标使其成为电信、音频和工业控制领域的理想选择。建议在对性能要求较高的应用中优先考虑使用。
    通过以上各部分的内容,我们可以看到 OPA551/OPA552 运算放大器不仅具备强大的功能和优良的性能,还提供了广泛的适用性和良好的支持体系。无论是电信、音频还是工业自动化领域,这些器件都表现出色,值得在相关项目中采用。

OPA552FAKTWT参数

参数
关闭 关闭
Vos - 输入偏置电压 1mV
电流 - 输入偏置 20pA
最小工作供电电压 -
典型增益带宽 12MHz
每个通道的输出电流 200mA
最大工作供电电压 ±30V,60V
放大器类型 General Purpose
电路数 1
典型输入噪声电压密度 14nV/rtHz
通道数量 1
典型供电电流 7mA
输出类型 -
-3db带宽 12MHz
典型压摆率 24V/μs
CMRR - 共模抑制比 -
长*宽*高 10.1mm*8.89mm*4.44mm
通用封装 DDPAK-7,TO-263
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA552FAKTWT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA552FAKTWT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA552FAKTWT OPA552FAKTWT数据手册

OPA552FAKTWT封装设计

查看详情并下载
Symbol
Footprint
3D Model
