OPA549T

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS

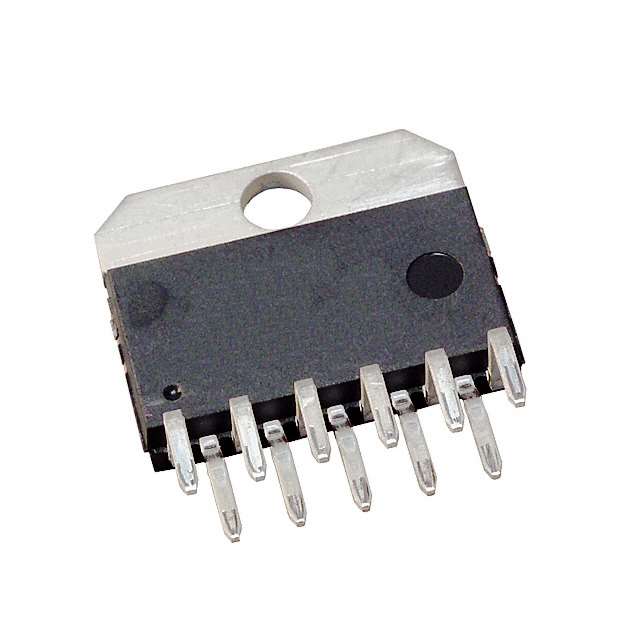

产品描述: Texas Instruments 功率运算放大器, 单通道, TO-220封装, 双/单电源, 通孔安装, 11引脚
供应商型号: OPA549T
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA549T

OPA549T概述

    OPA549 高压大电流运算放大器

    产品简介


    OPA549 是一款低功耗、高压高电流的运算放大器,适用于驱动各种负载。这款激光调整的单片集成电路(IC)提供了卓越的低信号精度和高输出电压及电流。OPA549 可以从单一或双电源供电,设计灵活。输入共模范围可低于负电源。
    OPA549 内部集成了过温保护和电流过载保护机制。此外,OPA549 还提供准确的用户选择电流限制。不同于其他设计中使用“功率”电阻串在输出电流路径上的方法,OPA549 通过间接感应负载来实现电流限制。这使得电流限制可以通过一个电阻/电位计进行调整,或者通过具有电压输出或电流输出的数字模拟转换器(DAC)进行数字化控制。

    技术参数


    - 输出电流:连续 8A,峰值 10A
    - 功率供应范围:单一供电 +8V 到 +60V;双供电 ±4V 到 ±30V
    - 宽广的输出电压摆动范围
    - 全面保护:过温保护,可调电流限制
    - 输出禁用控制
    - 热关断指示
    - 高速响应:9V/µs
    - 控制参考引脚
    - 11 引脚功率封装

    产品特点和优势


    - 高输出电流:提供高达 8A 的连续电流和 10A 的峰值电流,适用于高负载应用。
    - 宽电源电压范围:支持单电源 +8V 至 +60V 或双电源 ±4V 至 ±30V。
    - 宽输出电压摆动:确保高输出电压和电流,适用于多种工业应用。
    - 全面保护:包括过热保护和可调节电流限制,提高了系统的可靠性和稳定性。
    - 快速响应:9V/µs 的高速响应,确保快速准确地处理变化信号。
    - 紧凑设计:11 引脚功率封装,适合空间有限的应用场合。

    应用案例和使用建议


    - 应用案例:适用于阀门、执行器驱动器,同步、伺服驱动器,电源供应,测试设备,传感器激励,音频功率放大器等领域。
    - 使用建议:
    - 当需要连续输出超过 8A 时,建议使用 OPA549 的高电流能力,并注意长期可靠性问题。
    - 调整电流限制时,可以通过电阻或电位计实现 0A 到 10A 的范围调整,也可以通过 DAC 进行数字化控制。
    - 在多通道应用中,可以利用 E/S 引脚实现输出禁用功能,从而节省电力并提高系统灵活性。

    兼容性和支持


    - 兼容性:OPA549 可以与其他电子元器件和设备轻松集成,满足不同应用需求。
    - 支持和维护:TI 提供详尽的技术文档和支持服务,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问:输出电流能否达到设定值?
    - 答:是的,OPA549 可以实现从 0A 到 10A 的输出电流限制,但建议不要连续运行在超过 8A 的水平。
    2. 问:如何实现输出禁用?
    - 答:将 E/S 引脚强制拉低即可禁用输出。禁用状态可以在 1µs 内生效。
    3. 问:在高温条件下,输出速度是否会受到影响?
    - 答:在 125°C 时,输出速度的阈值降低到约 2V/µs,因此需要限制输入信号避免过度斜坡。

    总结和推荐


    总体评价:OPA549 以其高输出电流、宽电源电压范围和全面保护功能,在高压大电流应用中表现出色。其紧凑的设计和灵活的配置使其成为各种工业应用的理想选择。
    推荐使用:如果你需要高性能、高可靠性且具备灵活控制功能的运算放大器,OPA549 将是一个非常好的选择。适用于需要驱动高负载的应用场景,例如阀门驱动器、伺服驱动器和测试设备等。

OPA549T参数

参数
典型供电电流 26mA
-3db带宽 -
通道数量 1
输出类型 -
电路数 1
每个通道的输出电流 10A
最小工作供电电压 -
CMRR - 共模抑制比 -
电流 - 输入偏置 100nA
关闭 关闭
最大工作供电电压 ±30V,60V
Vos - 输入偏置电压 1mV
典型增益带宽 900KHz
典型输入噪声电压密度 70nV/rtHz@ ±30V
放大器类型 Power
典型压摆率 9V/μs
长*宽*高 20.02mm*10.7mm*4.5mm
通用封装 TO-220-11
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

OPA549T厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA549T数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA549T OPA549T数据手册
