首页  >  产品百科  >  OPA2313IDRGR

OPA2313IDRGR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 50μA(x2 Channels) 500mV/μs 25nV/rtHz 1MHz 关闭 Rail to Rail 15mA 2 2 1.8V ±2.75V,5.5V 500μV 0.2pA General Purpose SON 贴片安装,黏合安装
供应商型号: OPA2313IDRGR
供应商: 国内现货
标准整包数: 3000
TEXAS INSTRUMENTS 运算放大器 OPA2313IDRGR

OPA2313IDRGR概述

    OPA313/OPA2313/OPA4313 运算放大器技术手册

    1. 产品简介


    OPA313/OPA2313/OPA4313 是来自德州仪器(TI)的一款精密运算放大器,属于精密价值线系列。该系列提供单通道、双通道和四通道版本,以满足不同应用需求。这些放大器的特点在于低功耗、低噪声和宽电源范围,使得它们非常适合电池供电设备、传感器信号调理等领域。

    2. 技术参数


    - 电源电压:1.8 V 至 5.5 V
    - 低输入偏置电流:±0.2 pA(–40°C 到 +85°C)
    - 低输入失调电压:0.5 mV
    - 增益带宽积:1 MHz
    - 低噪声:25 nV/√Hz @ 1 kHz
    - 输入电压范围:支持轨到轨输入输出(0.2 V)
    - 输入偏置电流温度漂移:2 μV/°C
    - 共模抑制比:58 dB @ 1.8 V
    - 输出短路:连续电流 15 mA(最大值)

    3. 产品特点和优势


    - 低功耗:每个通道的静态电流仅为 50 μA。
    - 宽电源范围:支持从 1.8 V 到 5.5 V 的宽范围电源电压。
    - 高可靠性:具备内置的RF/EMI滤波器,支持高达 4 kV 的人体模型ESD保护。
    - 低噪声:低至 25 nV/√Hz @ 1 kHz,适用于对噪声敏感的应用。
    - 宽工作温度范围:–40°C 到 +125°C,适合极端环境。

    4. 应用案例和使用建议


    - 便携式医疗设备:适用于便携式心电图机和血压计,低噪声和低功耗特性有助于提高测量精度。
    - 无线传感器网络:用于家庭安全系统和远程传感器节点,可提供可靠的数据传输。
    - 工业传感器:适用于工厂自动化中的传感器信号调理,稳定的工作特性确保长时间可靠运行。
    使用建议:
    - 选择适当的封装形式,根据具体应用需求选择SC70-5、SOT23-5、SO-8等封装。
    - 注意电源管理,特别是在低功耗应用中,合理配置电源电压以降低功耗。
    - 在电路设计时,考虑到过载恢复时间和输出驱动能力,确保放大器在大负载下依然能够稳定工作。

    5. 兼容性和支持


    这些运放具有广泛的兼容性,可以与各种传感器和其他外围设备无缝集成。TI 提供详尽的技术文档和支持服务,包括样品申请、在线技术支持和软件工具,帮助客户快速开发应用。

    6. 常见问题与解决方案


    - 问题:放大器输出信号失真严重。
    解决方案:检查电源电压是否稳定,调整增益设置,避免过驱动。

    - 问题:芯片过热。
    解决方案:使用散热器或优化PCB布局,增加散热面积。

    7. 总结和推荐


    OPA313/OPA2313/OPA4313 运算放大器以其低功耗、低噪声、宽工作温度范围等特点,成为许多电池供电设备的理想选择。其广泛的适用性、易于集成和优秀的技术支持使其在市场上具有很强的竞争优势。对于需要高性能和低功耗的电路设计来说,这些运放是值得推荐的产品。

OPA2313IDRGR参数

参数
放大器类型 General Purpose
典型压摆率 500mV/μs
通道数量 2
-3db带宽 -
电路数 2
典型供电电流 50μA(x2 Channels)
Vos - 输入偏置电压 500μV
电流 - 输入偏置 0.2pA
输出类型 Rail to Rail
关闭 关闭
每个通道的输出电流 15mA
典型增益带宽 1MHz
典型输入噪声电压密度 25nV/rtHz
CMRR - 共模抑制比 -
最大工作供电电压 ±2.75V,5.5V
最小工作供电电压 1.8V
3.1mm(Max)
3.1mm(Max)
750μm(Max)

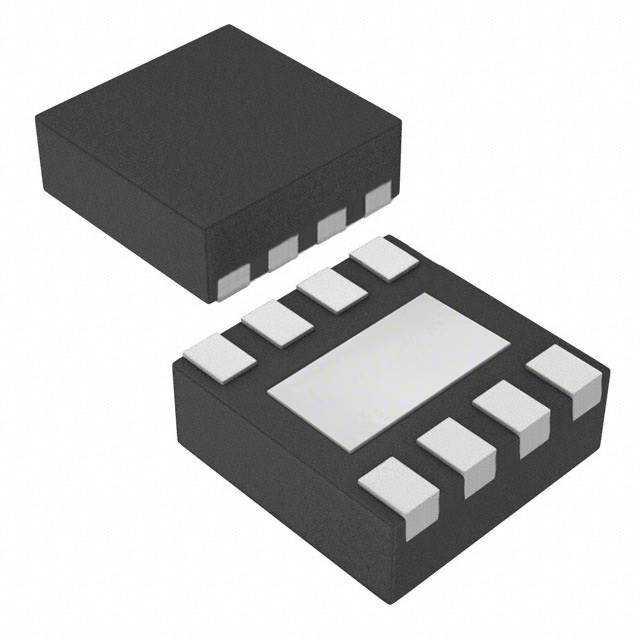

通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA2313IDRGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2313IDRGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2313IDRGR OPA2313IDRGR数据手册

OPA2313IDRGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.596
6000+ ¥ 3.503
9000+ ¥ 3.41
库存: 7000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 10788
直接购买
加入购物车
