OPA462IDDA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.2mA 25V/μs 33nV/rtHz 6.5MHz 128dB 30mA 1 1 200μV 1.4pA General Purpose 贴片安装 4.89mm*3.9mm*1.7mm
供应商型号: OPA462IDDA
供应商: 国内现货
标准整包数: 1000

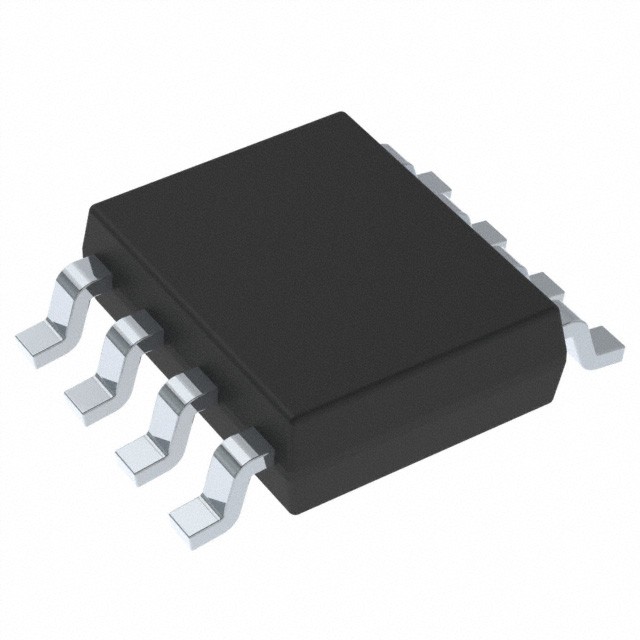

TEXAS INSTRUMENTS 运算放大器 OPA462IDDA

OPA462IDDA概述

    高电压高电流运算放大器OPA462的技术综述

    1. 产品简介


    OPA462 是一款由德州仪器(Texas Instruments)推出的高电压、大电流驱动能力的运算放大器。它结合了广泛的电源电压范围、强大的输出驱动能力和多种保护机制,使其成为工业应用的理想选择。OPA462 的主要功能包括:高电压支持、高电流输出、过温保护、过流保护以及状态标志输出等。广泛应用于半导体测试、光学模块、实验室与现场仪器仪表、半导体制造以及多参数病人监护仪等领域。

    2. 技术参数


    | 参数 | 值 |

    | 工作电压范围 | ±6V 至 ±90V |
    | 输出电流能力 | ±45mA |
    | 开关速度(摆率) | 32V/μs |
    | 增益带宽积 | 6.5MHz |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装形式 | 8 引脚 HSOIC |

    3. 产品特点和优势


    OPA462 的显著特点是其卓越的稳定性和保护机制。支持从单电源 12V 到双电源 ±90V 的宽广供电范围,使其适应多种复杂应用场景。此外,内部集成的电流限制和热保护功能可有效避免因过载或过温导致的损坏,提高了系统的可靠性。开放式的状态标志输出允许与低电压逻辑电路无缝对接,进一步简化了系统设计。

    4. 应用案例和使用建议


    在半导体测试设备中,OPA462 可用于信号放大与调节;在光学模块中,则负责光电信号转换。根据典型应用场景分析,为了充分发挥其潜力,建议将输入信号调整至最佳范围,并确保良好的散热设计以防止过热。此外,考虑到其高电流输出能力,在负载较大的情况下需适当增加电源容量。

    5. 兼容性和支持


    OPA462 能够轻松与其他标准逻辑芯片配合使用,同时提供完整的技术支持文档及开发工具链。对于用户而言,可通过官方社区获取更多资源和支持服务。

    6. 常见问题与解决方案


    1. 问题: 设备频繁进入热关断模式。
    - 解决方法: 检查电路板布局是否合理,确保良好的散热条件。如果必要,可以考虑添加外部散热片。
    2. 问题: 输出电压不稳定。
    - 解决方法: 检查电源供应是否符合要求,并确认输入信号无异常波动。

    7. 总结和推荐


    总体来看,OPA462 在高性能运算放大器市场上表现优异,特别是在需要高电压和大电流的应用场景中展现出色的能力。如果您正在寻找一款可靠且易于集成的产品,OPA462 是一个非常值得推荐的选择。其广泛的支持网络和强大的功能使其成为众多工程师的理想之选。

OPA462IDDA参数

参数
CMRR - 共模抑制比 128dB
关闭 -
典型压摆率 25V/μs
最小工作供电电压 -
通道数量 1
-3db带宽 -
电流 - 输入偏置 1.4pA
最大工作供电电压 -
Vos - 输入偏置电压 200μV
输出类型 -
典型增益带宽 6.5MHz
典型供电电流 3.2mA
放大器类型 General Purpose
典型输入噪声电压密度 33nV/rtHz
每个通道的输出电流 30mA
电路数 1
长*宽*高 4.89mm*3.9mm*1.7mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

OPA462IDDA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA462IDDA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA462IDDA OPA462IDDA数据手册

OPA462IDDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
