ONET2501PARGT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 32mA Differential 25mA 1 1 45KHz Limiting QFN 贴片安装,黏合安装
供应商型号: 25E-ONET2501PARGT
供应商: 国内现货
标准整包数: 1

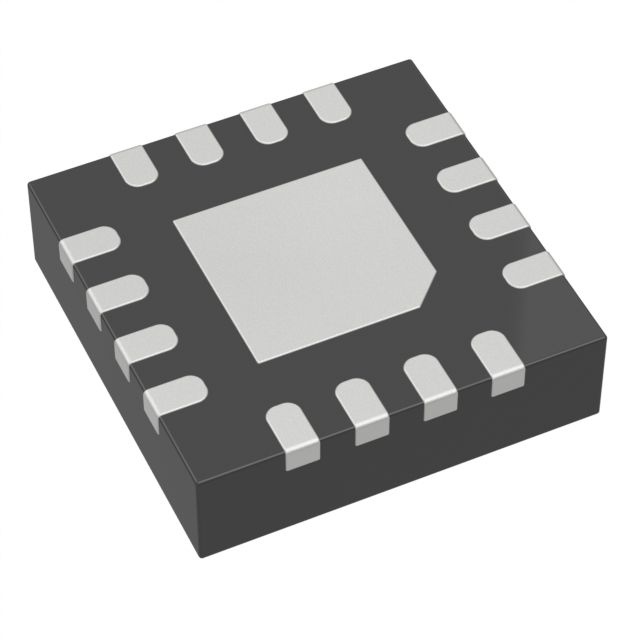

TEXAS INSTRUMENTS 运算放大器 ONET2501PARGT

ONET2501PARGT概述


    产品简介


    产品类型
    ONET2501PA 是一款高带宽限幅放大器,专为多种光纤应用而设计,数据速率最高可达 2.5 Gbps。
    主要功能
    - 多速率操作:支持从 155 Mbps 到 2.5 Gbps 的多种数据速率。
    - 低功耗:适合需要低功耗的应用。
    - 输入偏移补偿:确保即使在小信号输入下也能正常工作。
    - 高输入动态范围:提供低抖动输出,甚至在高输入信号幅度(高达 1200 mVp-p)下也能保持。
    - 输出控制:可通过外部控制实现输出关闭和输出极性选择。
    - 接收信号强度指示 (RSSI):提供接收信号强度指示。
    - 信号丢失检测 (LOS):提供信号丢失检测。
    - 单电源供电:只需 3.3 V 单电源供电。
    - 小型封装:采用 3 mm × 3 mm 16 引脚 QFN 封装。
    应用领域
    - SONET/SDH 传输系统(OC-3, OC-12, OC-24, OC-48)
    - 1.0625 Gbps 和 2.125 Gbps 光纤通道接收器
    - 吉比特以太网接收器

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 数据速率 | 155 Mbps - 2.5 Gbps | 多速率操作 |
    | 输入电压范围 | 0.5 V 至 4 V | DIN+, DIN− 引脚 |
    | 输出电压摆幅 | 600 mVp-p 至 1200 mVp-p | 放大后的数据输出 |
    | 输入阻抗 | 50 Ω | 单端 |
    | 低频截止频率 | 45 kHz | 配置外部滤波电容可进一步降低 |
    | 工作温度范围 | -40°C 至 85°C
    | 电源电压 | 3.3 V ±10%

    产品特点和优势


    - 高带宽和低功耗:能够在多种数据速率下高效工作,确保低功耗运行。
    - 低输入偏移:内置偏移补偿电路,确保小信号下的稳定运行。
    - 高输入动态范围:即使在极端条件下也能提供低抖动输出。
    - 灵活的输出控制:允许输出禁用和极性选择,提高了灵活性。
    - 高集成度和小型化:采用小型封装,适合空间受限的应用场景。

    应用案例和使用建议


    应用案例
    ONET2501PA 在高速光纤通信领域广泛应用,例如 SONET/SDH 系统、光纤通道接收器和吉比特以太网接收器。这些应用场景要求设备具有高带宽、低功耗和高可靠性。
    使用建议
    - 外部滤波电容:如果需要更低的低频截止频率,可以连接外部滤波电容到 COC1 和 COC2 引脚。
    - 信号丢失检测:通过调整 TH 引脚上的外部电阻,可以设置信号丢失检测的阈值,从而在输入信号过低时触发警报。
    - 眼图测试:使用示波器进行眼图测试,确保信号质量符合标准。可以通过调整输入信号电压来优化眼图效果。

    兼容性和支持


    - 兼容性:ONET2501PA 可以与多种数据通信协议兼容,如 SONET/SDH、光纤通道和吉比特以太网。
    - 技术支持:德州仪器提供详细的技术文档和支持服务,确保用户能够正确安装和使用该器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号失真 | 检查电源电压是否在规定范围内,并重新校准信号阈值。|
    | 信号丢失检测不准确 | 调整 TH 引脚上的外部电阻,确保阈值设置正确。 |
    | 低频截止频率不足 | 连接外部滤波电容到 COC1 和 COC2 引脚。 |

    总结和推荐


    ONET2501PA 是一款高性能的高带宽限幅放大器,具有广泛的适用性和灵活性。它适用于各种高速光纤通信系统,并具备低功耗和高可靠性的特点。对于需要高带宽、低功耗和高可靠性的应用场景,强烈推荐使用 ONET2501PA。
    这款器件的多功能性和稳定性使其成为高速数据通信领域的理想选择。我们强烈推荐使用 ONET2501PA 来提升系统的整体性能。

ONET2501PARGT参数

参数
Vos - 输入偏置电压 -
电路数 1
关闭 -
输出类型 Differential
通道数量 1
典型供电电流 32mA
-3db带宽 45KHz
最大工作供电电压 -
典型压摆率 -
CMRR - 共模抑制比 -
最小工作供电电压 -
典型增益带宽 -
放大器类型 Limiting
典型输入噪声电压密度 -
电流 - 输入偏置 -
每个通道的输出电流 25mA
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

ONET2501PARGT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ONET2501PARGT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS ONET2501PARGT ONET2501PARGT数据手册

ONET2501PARGT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 33.723
5000+ ¥ 32.2135
10000+ ¥ 31.0466
库存: 2962
起订量: 297 增量: 0
交货地:
最小起订量为:10
合计: ¥ 337.23
直接购买
加入购物车
