OPA171AIDRLR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 475μA 1.5V/μs 25nV/rtHz@ 36V 3MHz 关闭 Rail to Rail 35mA 1 1 ±18V,36V 250μV 8pA General Purpose SOT-5 贴片安装,黏合安装
供应商型号: 14M-OPA171AIDRLR
供应商: 云汉优选
标准整包数: 1

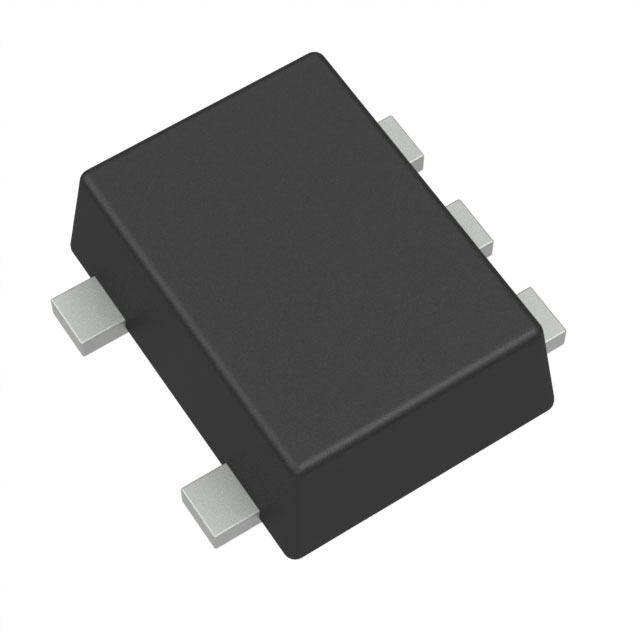

TEXAS INSTRUMENTS 运算放大器 OPA171AIDRLR

OPA171AIDRLR概述

    电子元器件产品技术手册:OPA171、OPA2171、OPA4171 运算放大器

    产品简介


    OPA171、OPA2171 和 OPA4171 是德州仪器(Texas Instruments)推出的单供电、低噪声运算放大器系列。这些放大器提供多种封装选项,适用于各种通用和特定应用场合,如电源模块中的跟踪放大器、精密测量、电池供电设备等。

    技术参数


    - 供电范围:2.7 V 至 36 V,±1.35 V 至 ±18 V
    - 噪声水平:14 nV/√Hz
    - 失调电压漂移:±0.3 µV/°C(典型值)
    - 输入范围:涵盖负供电轨并接近正供电轨
    - 输出范围:轨到轨输出
    - 增益带宽积:3 MHz
    - 静态电流:每个放大器 475 µA
    - 共模抑制比:120 dB(典型值)
    - 输入偏置电流:8 pA
    - 封装形式:微小型封装(如 SOT-553)、标准封装(如 SOIC)

    产品特点和优势


    - 宽供电范围:2.7 V 至 36 V,覆盖广泛的应用需求。
    - 低噪声:出色的噪声性能,适合精密测量应用。
    - 低失调电压漂移:确保长期稳定性。
    - 轨到轨输出:适用于需要大信号输出的应用。
    - 多种封装选择:提供不同封装形式,满足不同设计需求。
    - 高共模抑制比:提高系统精度。

    应用案例和使用建议


    - 电源模块:在电源管理模块中用作跟踪放大器,能够处理高功率应用。
    - 精密测量:用于温度传感器、应变计等设备中,确保精确度。
    - 电池供电设备:低功耗设计延长电池寿命。
    使用建议:
    - 在高频率应用中,注意增益带宽积限制。
    - 配合恰当的散热设计以防止过热。
    - 使用电容负载时,确保不超过制造商规定的最大值。

    兼容性和支持


    这些运算放大器与多种现有电路板兼容,提供了良好的技术支持文档和社区资源,帮助工程师更好地理解和应用这些产品。

    常见问题与解决方案


    1. 如何解决增益不稳定的难题?
    - 确保正确设置外部补偿电容,并遵循制造商提供的建议。

    2. 如何降低输入偏置电流的影响?
    - 采用低偏置电流的输入设计,适当增加电阻值以减小电流影响。

    总结和推荐


    综上所述,OPA171、OPA2171 和 OPA4171 为用户提供了广泛的供电范围、高精度和可靠性。它们是适用于多种应用场景的理想选择,特别适合于需要高性能运算放大器的设计项目。强烈推荐这些产品给希望提升系统性能的工程师。

OPA171AIDRLR参数

参数
每个通道的输出电流 35mA
典型供电电流 475μA
通道数量 1
放大器类型 General Purpose
典型增益带宽 3MHz
CMRR - 共模抑制比 -
Vos - 输入偏置电压 250μV
典型压摆率 1.5V/μs
最大工作供电电压 ±18V,36V
典型输入噪声电压密度 25nV/rtHz@ 36V
电路数 1
电流 - 输入偏置 8pA
关闭 关闭
-3db带宽 -
最小工作供电电压 -
输出类型 Rail to Rail
1.7mm(Max)
1.3mm(Max)
600μm(Max)
通用封装 SOT-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA171AIDRLR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA171AIDRLR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA171AIDRLR OPA171AIDRLR数据手册

OPA171AIDRLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
