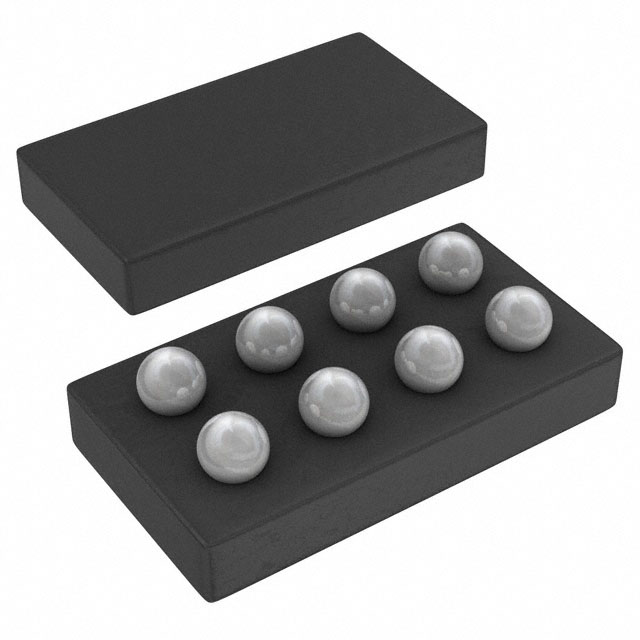

OPA2347YZDR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 20μA(x2 Channels) 170mV/μs 60nV/rtHz 350KHz 关闭 Rail to Rail 17mA 2 2 2.3V 5.5V 2mV 0.5pA General Purpose BGA 贴片安装,黏合安装 2.3mm*1.3mm*650μm
供应商型号: OPA2347YZDR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2347YZDR

OPA2347YZDR概述


    产品简介




    OPA347系列微功率运算放大器 是一款高性能、低功耗的产品,适用于便携式和电池供电设备。这款运放提供多种封装选择,包括WCSP-8、SC70-5、SOT23-5、SOT23-8、TSSOP-14等,以适应不同的应用场景。OPA347具有宽输入电压范围(2.3V至5.5V)和宽工作温度范围(–55°C至+125°C),特别适合于工业、医疗和消费电子等领域。


    技术参数




    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |------|-------|-------|-------|------|
    | 输入偏置电流 | ±0.5 | ±10 | ±10 | pA |
    | 电源电压范围 | 2.3 | 5.5 | 5.5 | V |
    | 偏移电压 | 2 | 6 | 7 | mV |
    | 增益带宽积 | 350 | - | 350 | kHz |
    | 输出电压摆幅 | -15 | -5 | -5 | mV |
    | 短路电流 | -17 | - | -17 | mA |
    | 静态电流 | 20 | 34 | 38 | µA |
    | 工作温度范围 | -55 | - | 125 | °C |


    产品特点和优势




    OPA347系列运算放大器具有以下特点:

    1. 低功耗:静态电流仅为20μA(典型值),使其成为电池供电设备的理想选择。
    2. 高性价比:具备低成本特性,满足各种预算要求。
    3. 宽输入电压范围:可操作在2.3V至5.5V之间,非常适合各种应用场景。
    4. 出色的输入和输出范围:输入范围可扩展至200mV以外,输出范围几乎达到电源轨。
    5. 快速响应:增益带宽积为350kHz,确保快速信号处理能力。
    6. 兼容多种封装:提供多种封装选项,易于集成到不同的设计中。


    应用案例和使用建议




    应用案例:
    - 便携设备:例如智能手表、运动手环等需要长时间电池供电的应用。
    - 传感器设备:如烟雾探测器、一氧化碳探测器等需要低功耗且准确度高的场合。
    - 模拟前端:如2线传输设备,要求精度和稳定性。

    使用建议:
    1. 电源去耦合:在电源引脚处添加0.01μF陶瓷电容进行去耦。
    2. 输入保护:在输入端添加电阻以限制输入电流,防止过流。
    3. 负载驱动:对于较大的电容负载,可在输出端串联一个小电阻(10Ω~20Ω)以减少过冲。


    兼容性和支持




    OPA347系列运放与各种电子设备具有良好的兼容性,可以在不同的电路板布局和系统架构中无缝集成。德州仪器(TI)提供了详细的技术支持和丰富的资源库,包括设计工具、参考设计和在线论坛等,帮助用户更好地利用这款运放在其项目中。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|----------|
    | 输入电流过大 | 添加限流电阻(5kΩ),并保持输入电流低于10mA。 |
    | 过载恢复慢 | 调整反馈网络,插入反馈电容(4pF~6pF)。 |
    | 输出摆幅受限 | 降低负载电阻(<100kΩ),或使用串联电阻改善负载驱动性能。 |


    总结和推荐




    综上所述,OPA347系列微功率运算放大器以其出色的性能和广泛的应用范围,成为了众多电子设计工程师的理想选择。其低功耗、高性价比和宽输入电压范围等特点,使其在便携式和电池供电设备中表现出色。建议在便携式设备、传感器设备和其他需要低功耗、高精度的场合优先考虑使用。德州仪器提供的技术支持也确保了用户在使用过程中能够获得及时有效的帮助。因此,强烈推荐使用OPA347系列运放。

OPA2347YZDR参数

参数
电流 - 输入偏置 0.5pA
典型压摆率 170mV/μs
最小工作供电电压 2.3V
Vos - 输入偏置电压 2mV
-3db带宽 -
CMRR - 共模抑制比 -
典型增益带宽 350KHz
最大工作供电电压 5.5V
放大器类型 General Purpose
关闭 关闭
典型输入噪声电压密度 60nV/rtHz
典型供电电流 20μA(x2 Channels)
输出类型 Rail to Rail
电路数 2
每个通道的输出电流 17mA
通道数量 2
长*宽*高 2.3mm*1.3mm*650μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA2347YZDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2347YZDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2347YZDR OPA2347YZDR数据手册

OPA2347YZDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
