OPA547T-1

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS

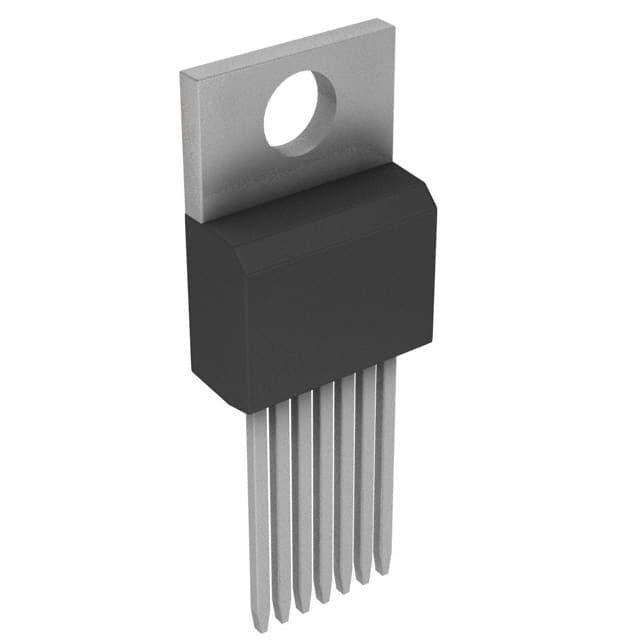

产品描述: Texas Instruments 功率运算放大器, 单通道, TO-220封装, 双/单电源, 通孔安装, 7引脚
供应商型号: 14M-OPA547T-1
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA547T-1

OPA547T-1概述

    高压大电流运算放大器 — OPA547

    产品简介


    OPA547是一款低成本的高压高电流运算放大器,适用于驱动多种负载。通过激光调制的单片集成技术,OPA547提供了出色的低级信号精度及高输出电压和电流。这款运算放大器可在单电源或双电源下运行,具有广泛的输入共模范围,甚至在单电源模式下低于地电位。

    技术参数


    - 电源范围:单电源(+8V到+60V),双电源(±4V到±30V)
    - 最大输出电流:连续500mA
    - 宽输出电压摆幅
    - 全面保护:热关断,可调电流限制
    - 高速性能:摆率6V/μs
    - 低静态电流
    - 封装形式:7-引脚直插式TO-220封装;7-引脚DDPAK表面贴装塑料功率封装

    产品特点和优势


    - 高精度和稳定性:采用激光调制的单片技术,确保信号处理的准确性。
    - 广泛应用范围:支持多种电源配置,满足不同应用需求。
    - 精确电流控制:能够通过外部电阻或数模转换器调节电流限制。
    - 高可靠性:内置过温保护和负载电流限制,提升系统稳定性。

    应用案例和使用建议


    - 应用领域:阀、执行器驱动,同步器、伺服驱动,电源,测试设备,传感器激励,音频放大器等。
    - 使用建议:
    - 热管理:根据应用负荷条件合理选择散热方式,确保温度不超过150°C。
    - 电流限制设置:通过调节电阻值,可以在0到750mA之间灵活设定电流限制。

    兼容性和支持


    - 兼容性:OPA547支持与各种电源和其他电路组件无缝对接,提供良好的系统兼容性。
    - 技术支持:德州仪器提供详尽的技术文档和支持服务,有助于用户快速上手和解决实际应用中的问题。

    常见问题与解决方案


    - 问:如何避免OPA547因过载导致的过温问题?
    - 答:可通过添加合适的散热器或增强PCB铜箔面积来提高热导出效率。若出现过温情况,可通过降低供电电压或减少输出电流的方式减小功耗。


    总结和推荐


    OPA547凭借其高精度、宽工作范围、强大的电流控制能力和可靠的保护机制,非常适合需要高性能运算放大的工业应用场合。对于需要驱动大电流、高电压负载的应用,如电机驱动或电源设计,OPA547是一个极佳的选择。无论是从性价比还是可靠性角度考虑,它都是一款值得推荐的产品。

OPA547T-1参数

参数
典型压摆率 6V/μs
CMRR - 共模抑制比 -
输出类型 -
通道数量 1
关闭 关闭
-3db带宽 -
电路数 1
典型供电电流 10mA
典型输入噪声电压密度 90nV/rtHz@ ±30V
Vos - 输入偏置电压 1mV
每个通道的输出电流 750mA
最小工作供电电压 -
典型增益带宽 1MHz
电流 - 输入偏置 100nA
放大器类型 General Purpose
最大工作供电电压 ±30V,60V
10.67mm(Max)
4.7mm(Max)
8.51mm(Max)
通用封装 TO-220-7
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

OPA547T-1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA547T-1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA547T-1 OPA547T-1数据手册

OPA547T-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 64.373
10+ ¥ 57.6874
30+ ¥ 50.6523
100+ ¥ 49.2453
300+ ¥ 47.3601
1000+ ¥ 45.9807
库存: 56
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 64.37
